汽车冷却系统水颈连接壳体结构

在商用车与乘用车的动力总成冷却回路搭建中，水颈作为衔接发动机缸体水套与散热器进水侧的核心转接构件，其结构合理性直接决定冷却回路的流阻表现、密封可靠性以及周边部件的装配兼容性。从实际装车场景来看，该部件安装在发动机缸体侧部的冷却水出口位置，上端法兰对接散热器进水软管，下部基座贴合缸体铸造面，侧部预留的小口径接口分别对接暖风水管、冷却液温度传感器安装座以及小循环旁通管路，是冷却系统中实现多支路流道整合的关键节点。

从功能实现逻辑来看，该构件的核心作用是将发动机缸体水套内受热后的冷却液导向散热器，同时在节温器开启前引导冷却液走小循环回路快速暖机，避免发动机长时间处于低温工况运行。设计过程中首先要匹配发动机的额定冷却液流量，主流1.5L-2.0L排量的乘用车发动机，该部位的冷却液流量通常在60-120L/min区间，因此主流通腔的通径需要控制在32-40mm范围，弯折段采用大圆弧过渡结构，避免直角弯折造成的流阻陡增，减少水泵的输出功耗。

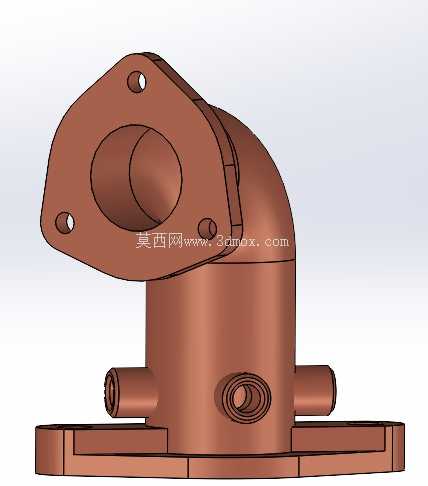

结构设计层面，上端的三孔安装法兰采用平面密封结构，法兰面加工粗糙度要求达到Ra1.6，配合橡胶密封垫实现与软管接头的硬密封衔接，三个安装孔的位置度公差控制在Φ0.2mm以内，避免装配时出现密封垫压偏导致的渗漏问题。下部的安装基座设置四个定位凸台，与缸体上的铸造定位柱配合实现预装定位，基座与缸体的贴合面同样采用平面密封设计，密封槽的深度、宽度根据配套O型圈的线径匹配设计，压缩量控制在18%-25%区间，既保证密封性能，又避免O型圈过度压缩出现永久变形。

侧部的两个小口径接口，其中一个为G1/4螺纹接口，用于安装冷却液温度传感器，螺纹孔的深度控制在12mm，底部预留4mm的密封余量，避免传感器拧入过深阻挡主流通路；另一个为宝塔式接头结构，直接对接内径12mm的橡胶暖风水管，接头处设置两道环形倒刺，倒刺的外径比软管内径大1.5mm，保证软管卡箍锁紧后不会出现松脱渗漏。整体流道的弯折角度设计为92°，而非标准直角，目的是适配发动机舱内的管路走向，避免进水软管与周边的发电机、空调管路出现运动干涉。

安装边界方面，该部件的整体包络尺寸控制在120mm×90mm×110mm范围内，上端法兰的安装孔中心距为55mm，下部基座的安装孔中心距为85mm，装配后突出缸体表面的高度不超过95mm，预留出至少15mm的间隙与周边部件隔开，避免车辆运行过程中出现振动磕碰。壁厚设计上，主体结构采用3.5mm的均匀壁厚，法兰与基座部位局部加厚至5mm，既保证结构强度能够承受1.5bar的系统工作压力，又不会因为壁厚过大导致成型后出现缩痕、气孔等铸造缺陷。

从建模逻辑来看，绘制该结构时首先需要确定主流通路的中心轴线，以缸体安装面为基准面绘制下部基座的轮廓，再沿流道中心轴线扫掠出主体空腔结构，之后依次添加侧部接口、安装法兰、加强筋等附属结构。加强筋设置在主体弯折处的外侧，厚度为2mm，高度为8mm，用于抵消冷却液压力带来的弯折处应力集中，避免长期运行后出现结构开裂。所有边角位置都设置R1-R2的圆角过渡，既减少流体在边角处的滞流区，也避免加工过程中出现应力集中导致的部件损坏。

实际选型匹配过程中，该结构的尺寸参数需要严格对接发动机的出水接口尺寸、散热器进水软管的通径以及周边附件的布置位置，不同排量的发动机需要对应调整主流通腔的通径与接口位置，不能直接通用。建模时需要重点校核各接口的位置度、密封面的平面度以及流道的通流面积，避免出现流道截面突变导致的涡流问题，减少冷却系统的气蚀风险。
