钣金结构电源外壳防护壳体设计

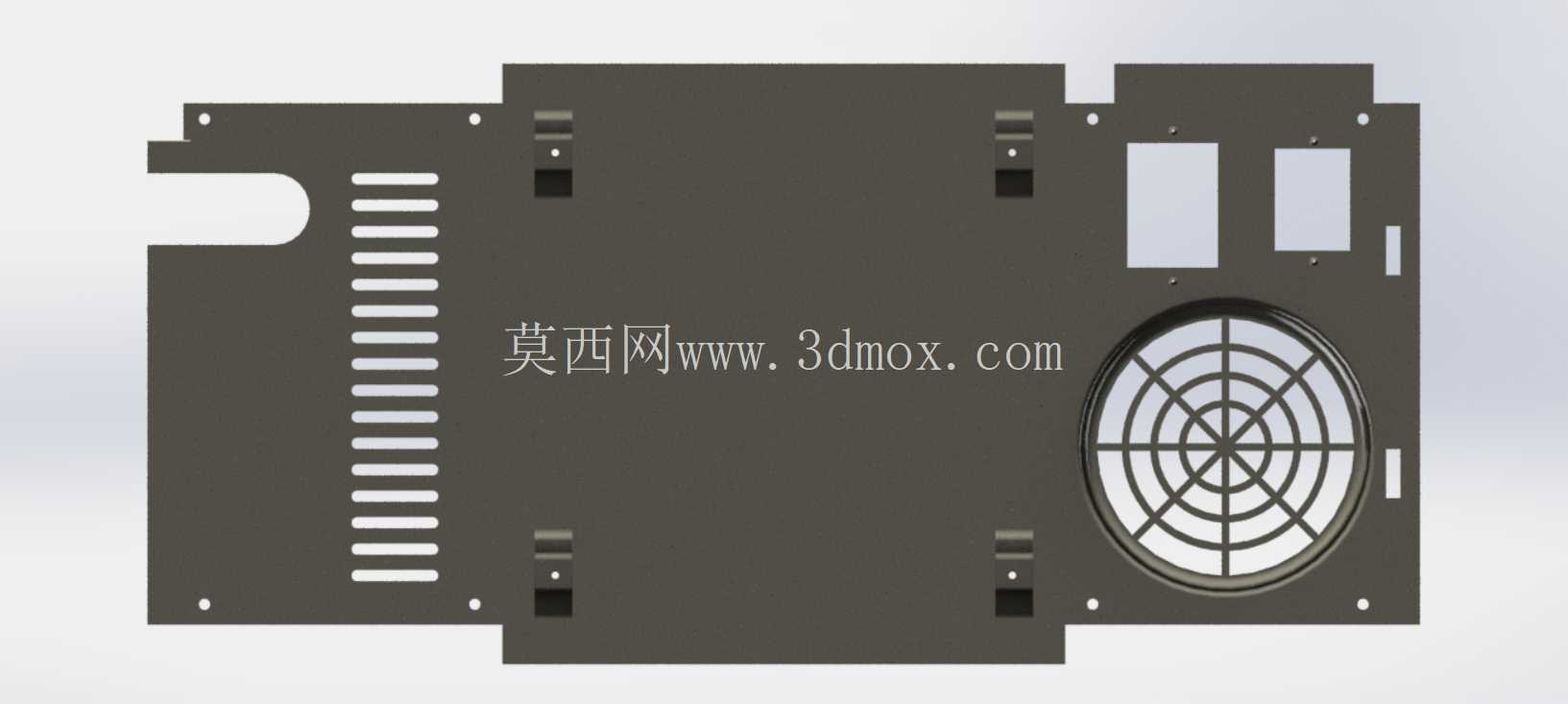

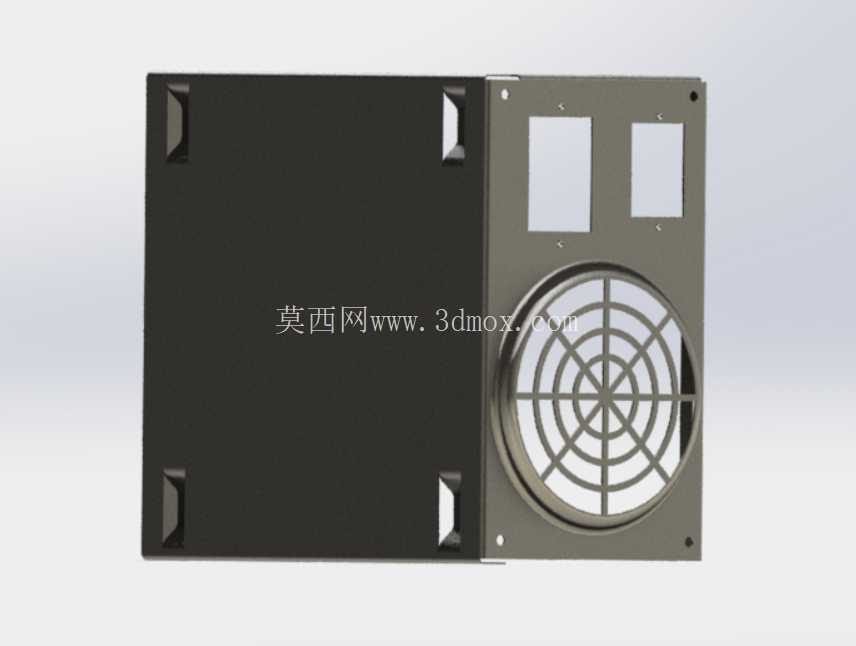

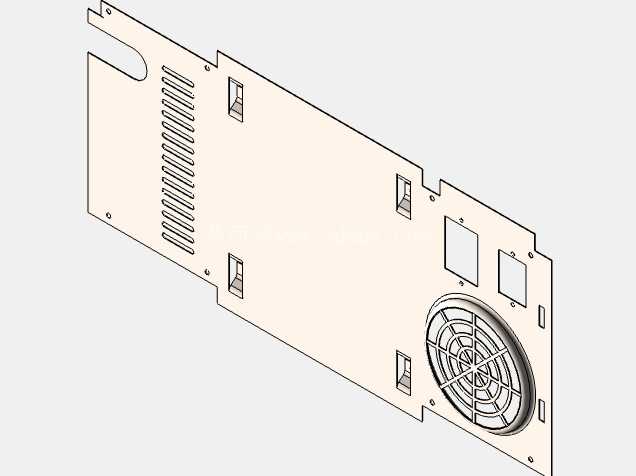

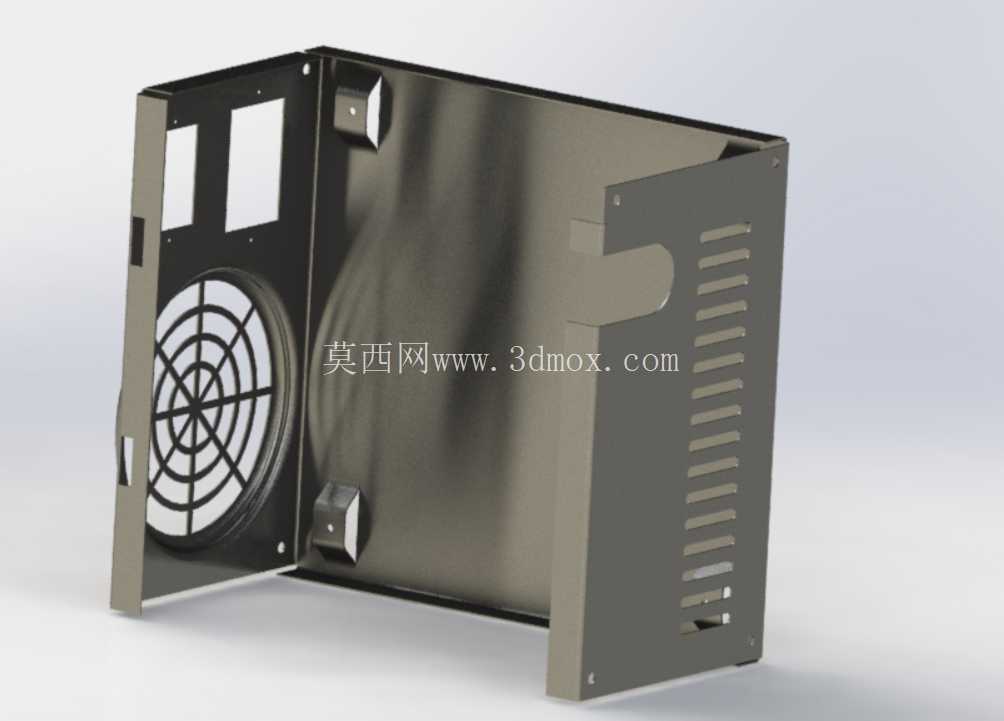

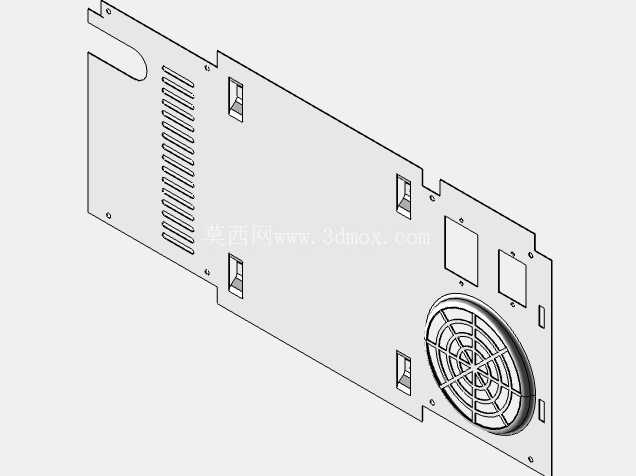

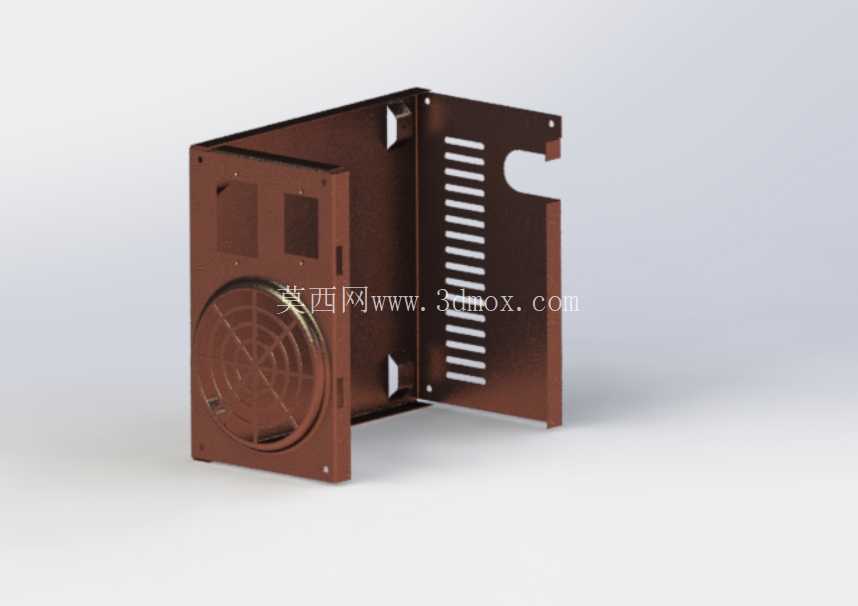

这款钣金材质的电源防护壳体，主要面向车载电控单元、工业小型供电模块的安装防护需求，在车载电控系统集成场景中，这类壳体需要兼顾内部电源模块的物理防护、散热通风、安装适配性多重要求，区别于普通塑料电源壳，钣金结构的抗冲击、抗电磁干扰能力更适配工业及车载场景的复杂工况。从结构设计来看，壳体采用分体折弯拼接的钣金成型思路，主体侧板通过折弯形成三面围合的安装腔体，预留的侧边开口用于电源模块的侧向装入，无需复杂的装配卡扣，依靠钣金折弯的定位边即可实现模块的快速预装，后期通过侧边的固定孔位完成锁附，装配工序简洁，适合批量冲压生产。壳体侧面设计的长条状通风格栅，是针对电源模块工作时的发热特性做的定向散热设计，格栅的开孔方向顺着内部散热气流的走向排布，既保证足够的通风开孔率，又不会因为开孔过大降低壳体的结构强度，同时格栅的冲压成型可以和壳体主体折弯工序同步完成，不需要额外的二次加工，有效控制生产环节的工序成本。正面预留的圆形风扇安装位，匹配常规轴流散热风扇的安装孔距，当电源模块功率较高、自然通风无法满足散热需求时，可以直接加装对应尺寸的散热风扇，安装位周边的凸起压型结构，既可以增强风扇安装区域的钣金刚度，避免风扇运行时的振动引发壳体共振，也能起到风扇安装的定位作用，减少装配时的对位调整时间。壳体上预留的多个方形开孔，是为电源的输入输出接口、状态指示灯预留的装配位，开孔位置的排布避开了内部电源板的元器件布局区域，不会出现接口安装时和内部元件干涉的问题，开孔边缘做了折弯翻边处理，既可以提升开孔处的结构强度，也能避免锋利的钣金切口划伤安装人员或者损坏连接线材。从安装边界来看，壳体的整体尺寸适配常规小功率车载电源模块的安装空间，背部的固定挂耳可以直接固定在设备内部的安装梁上，不需要额外设计转接支架，挂耳上的长条形安装孔可以抵消一定的安装位置误差，降低装配时的精度要求。在实际应用场景中，这类钣金电源壳可以直接适配车载逆变电源、工业控制模块供电单元、小型设备内置电源的安装需求，钣金表面的喷涂处理可以提升壳体的耐腐蚀性能，适配车载场景下的温湿度变化、油污粉尘等复杂环境，相比型材拼接的电源壳体，全钣金冲压折弯的结构生产效率更高，批量制造成本更低，同时结构刚度完全满足车载振动工况下的使用要求，不会因为长期振动出现壳体变形、内部模块松动的问题。设计过程中针对钣金的折弯系数做了精准核算，所有折弯边的避让尺寸都预留了足够的装配间隙，不会出现折弯后壳体拼接错位的问题，各个固定孔位的位置度公差控制在合理范围内，保证和内部电源板、外部安装结构的适配性，壳体的边角处都做了圆角处理，避免锐边带来的安全隐患，同时也能减少钣金冲压过程中的应力集中，提升壳体的整体结构强度。
