高压架空输电钢格构式支撑塔架

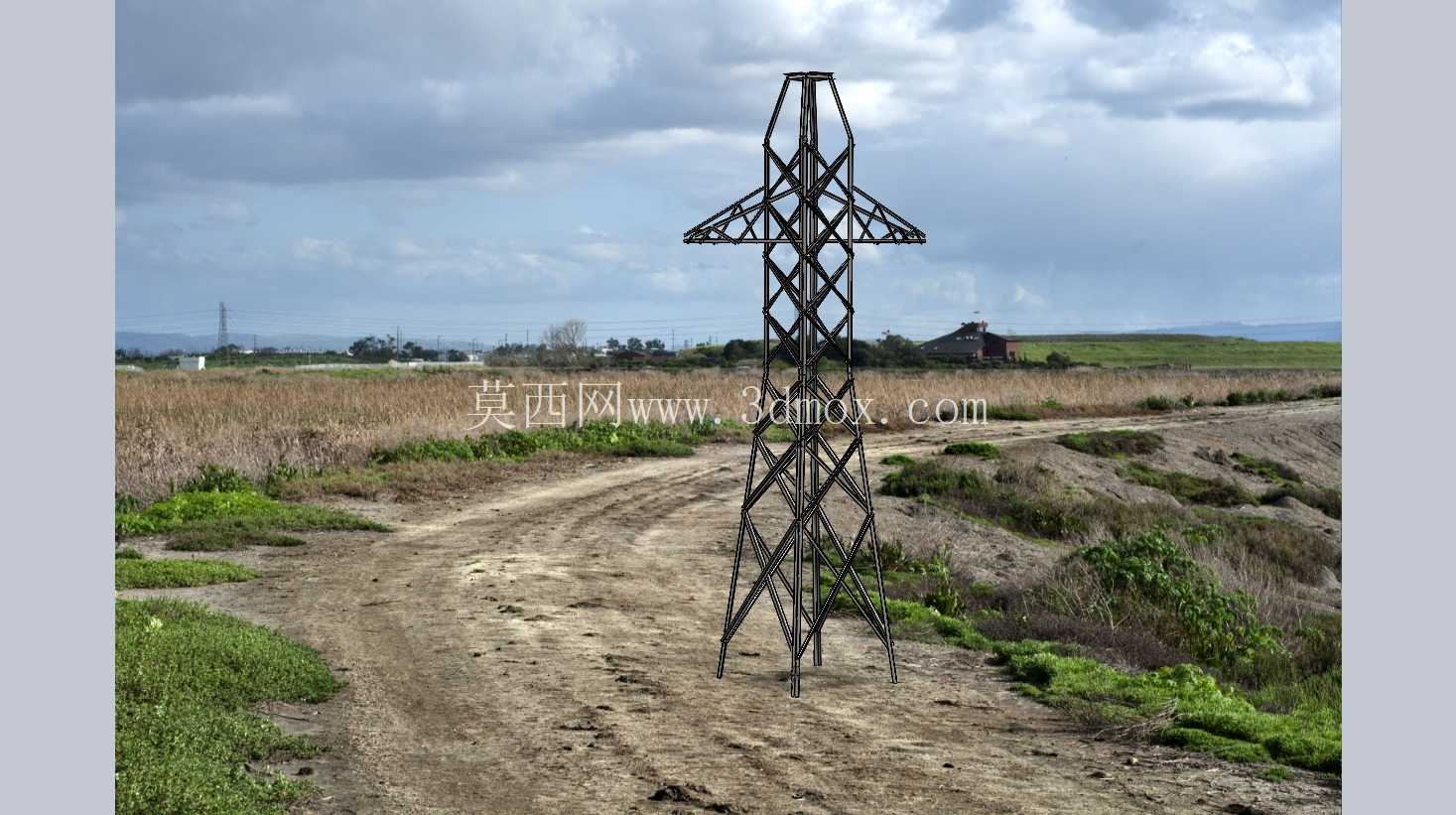

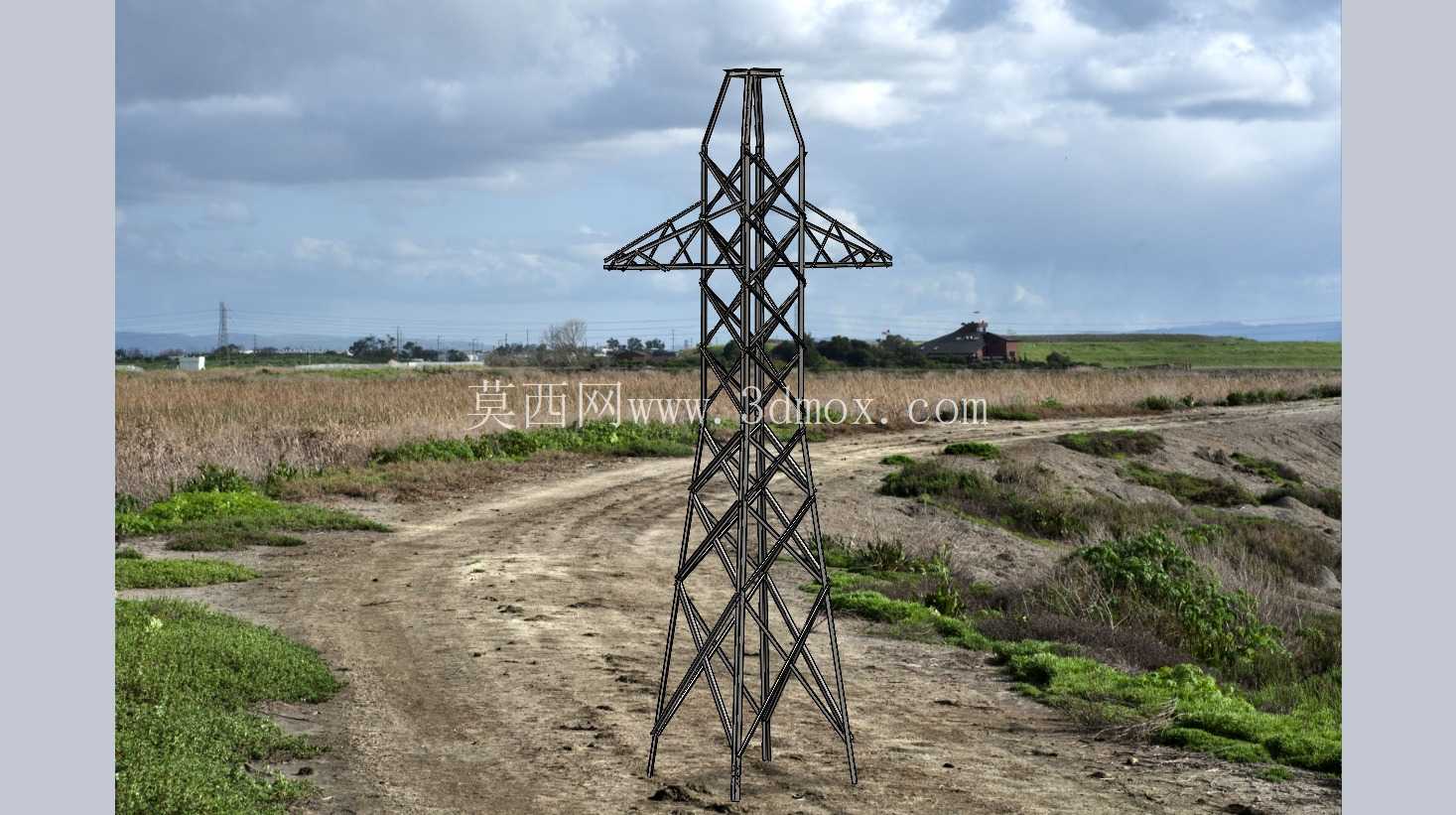

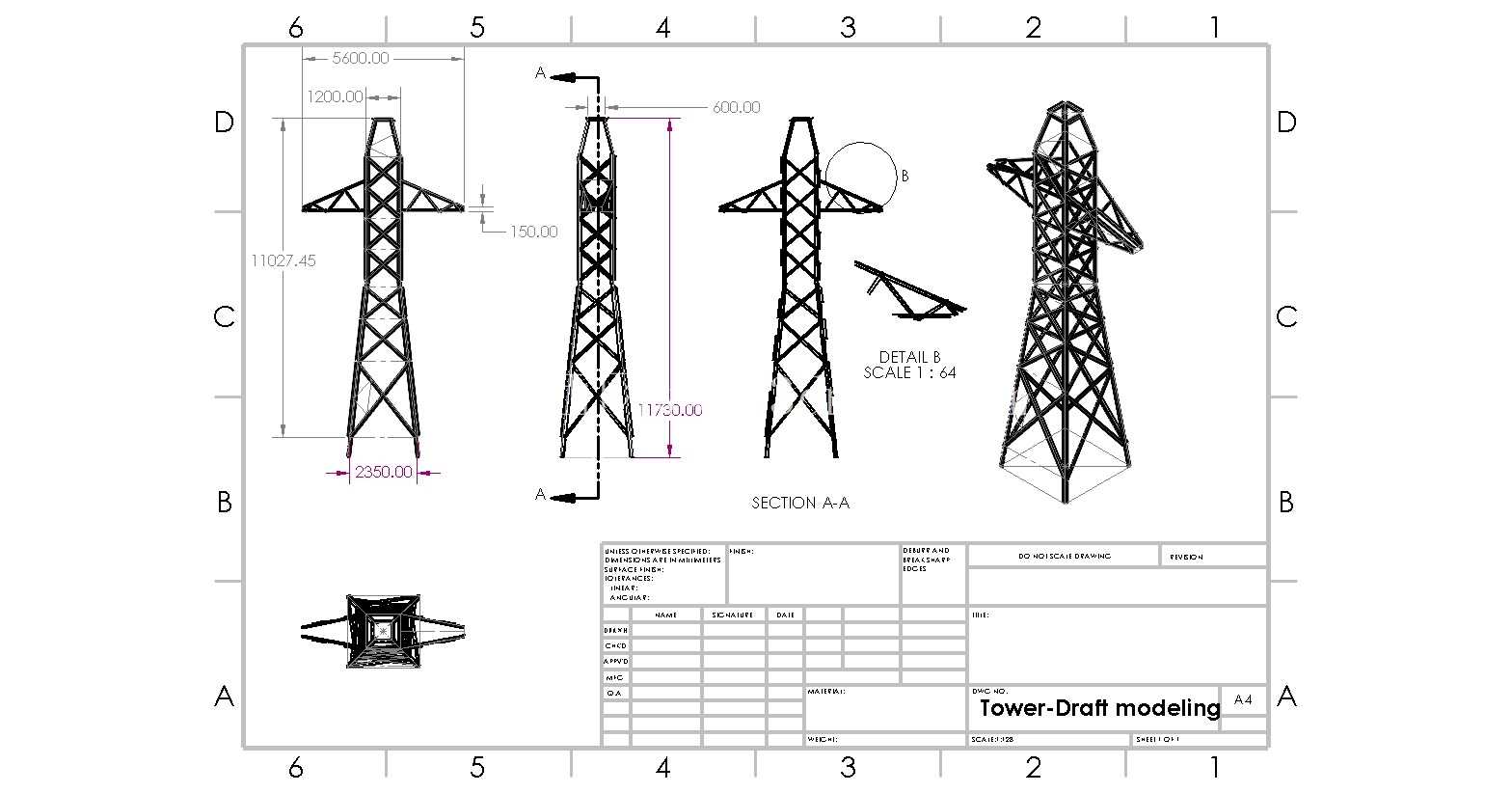

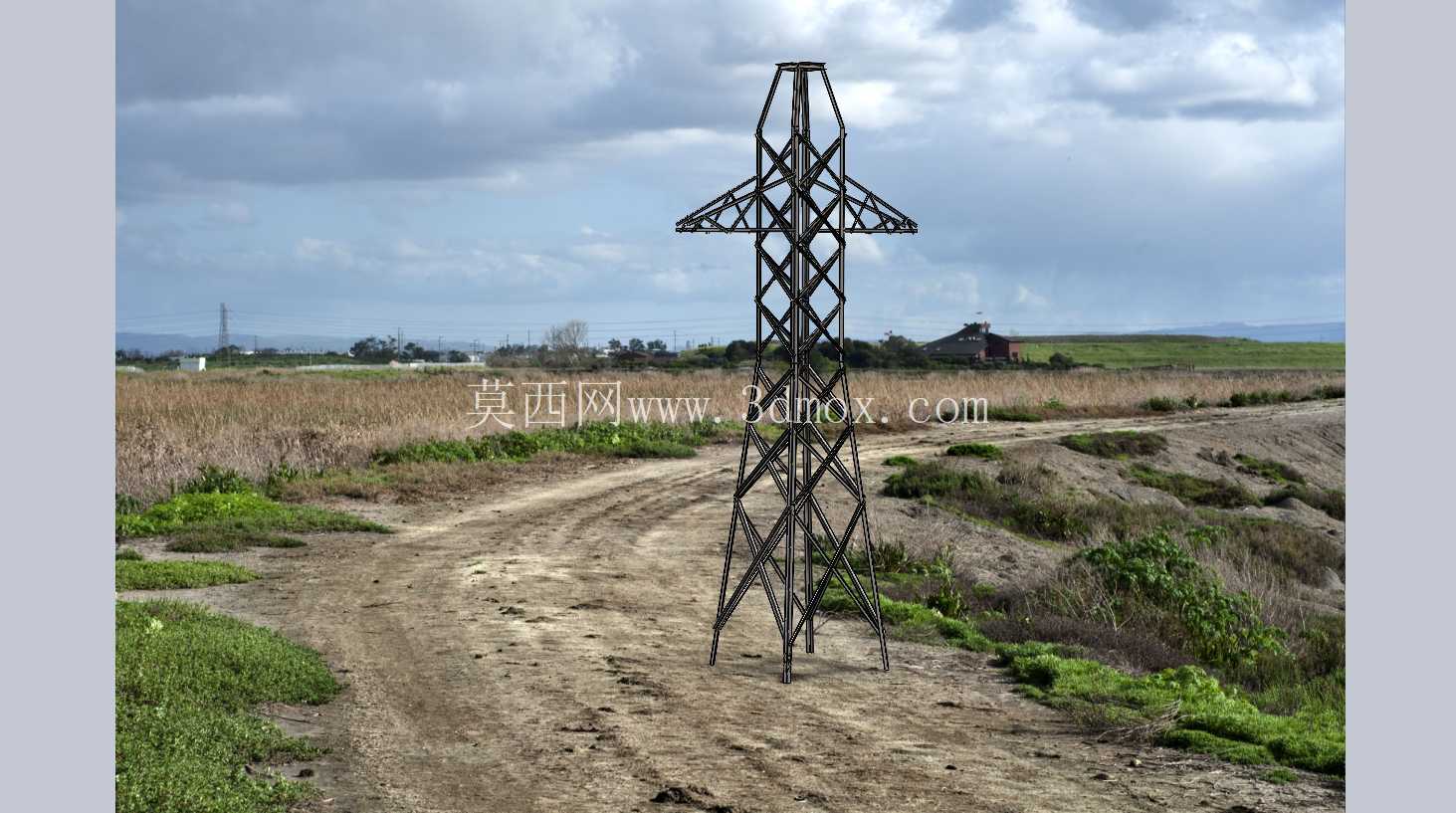

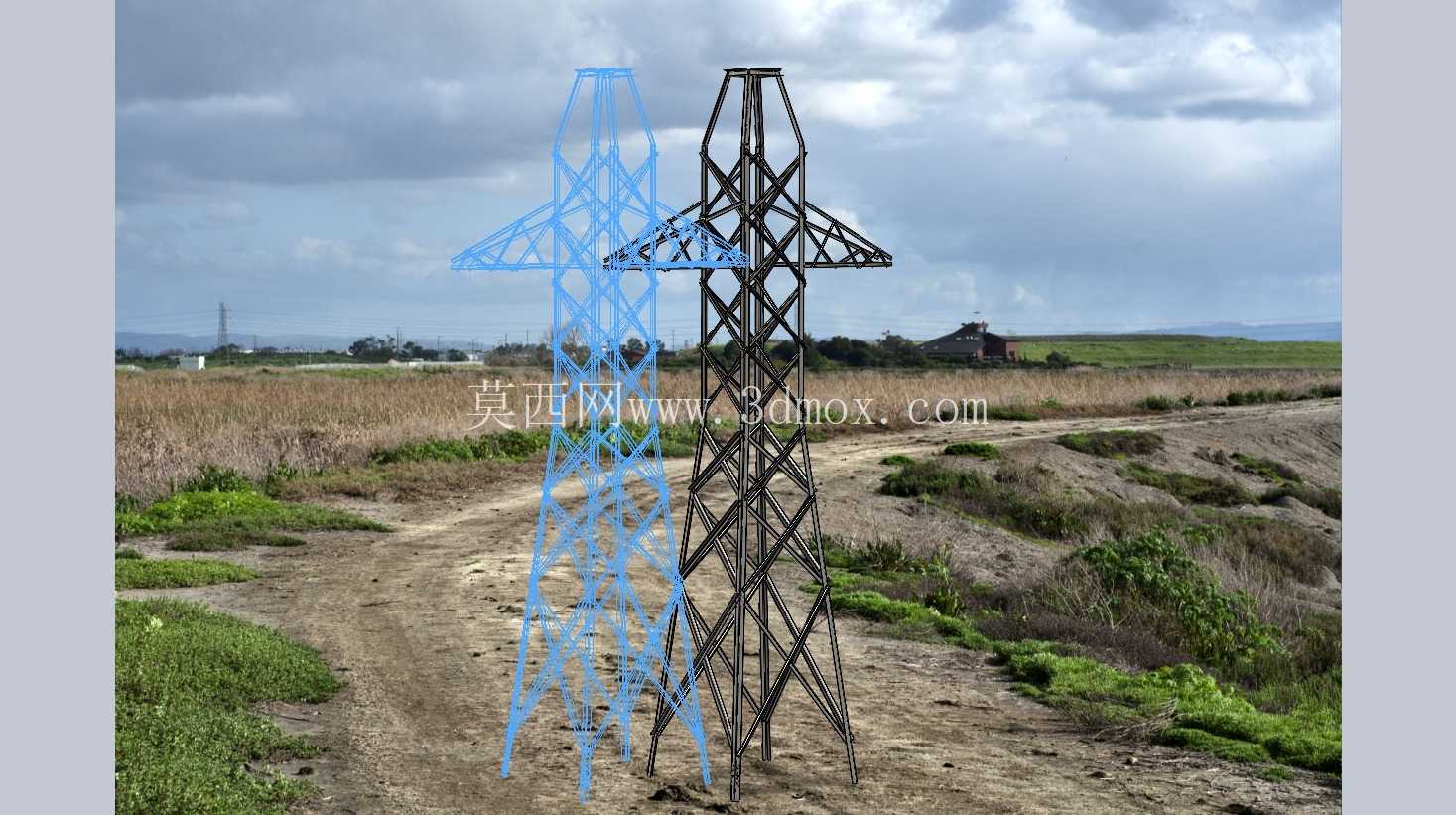

该钢格构式支撑结构主要服务于长距离高压电力输送场景，在平原、丘陵等开阔地貌的架空输电线路中承担核心支撑作用，区别于城市内的紧凑型配电杆塔，这类塔架需要匹配大跨度的架空线布设需求，单塔覆盖的档距通常在数百米级别，因此结构整体的抗风载、抗覆冰能力是设计阶段的核心考量指标。从结构形式来看，整体采用空间桁架受力体系，主材选用等边角钢拼接而成，所有杆件均通过节点板配合螺栓连接，没有焊接作业的现场安装需求，适配野外复杂工况下的快速装配要求，塔架底部采用四个独立的根开式支腿，支腿底部预留与混凝土基础预埋件连接的螺栓孔位，根开尺寸根据塔高与设计荷载等级匹配，能够将上部结构的竖向荷载、水平风荷载均匀传递到下部基础，避免局部应力集中导致的基础沉降问题。塔身上部设置两层横担结构，横担同样采用三角桁架形式，向外延伸的长度根据所挂载的输电线相数、线间安全距离确定，横担端部预留挂线金具的安装点位，点位位置经过力学计算优化，能够平衡不同方向导线的拉力，避免塔架承受额外的偏心扭矩。设计过程中首先需要根据线路的电压等级确定塔头的安全净距，不同电压等级的带电部分与塔架本体的空气间隙必须满足电力行业规范要求，避免出现放电闪络风险；其次需要结合项目所在地的气象数据，核算不同风速、不同覆冰厚度下的杆件受力，所有主材、斜材、辅材的截面选型都经过满应力计算，在保证结构强度、刚度、稳定性的前提下尽可能降低材料用量，控制整体自重。塔架的横隔面设置按照桁架结构的受力要求均匀分布，每间隔一定高度设置一道水平横隔，增强整体结构的抗扭性能，避免长细比过大的杆件出现失稳问题，塔身的坡度从底部到顶部逐渐收窄，既能够降低底部的水平荷载弯矩，也能够减少上部结构的迎风面积，降低风阻系数。从安装边界来看，这类塔架的零部件全部在工厂内完成下料、冲孔、镀锌防腐处理，现场组装时不需要额外的加工设备，只需要按照装配图纸通过螺栓拼接即可，单塔的组装周期根据塔高不同通常在数天内完成，不需要大型吊装设备配合，适配交通不便的野外施工场景。结构的防腐采用热浸镀锌工艺，所有钢构件表面的镀锌层厚度满足户外长期使用要求，能够抵御野外环境下的雨水、潮气腐蚀，设计使用寿命通常在数十年级别，全生命周期内只需要定期检查螺栓紧固情况、构件锈蚀情况即可，维护成本极低。在实际线路布设中，这类塔架会根据线路的转角、终端位置调整横担的布置形式，直线塔的横担对称布置，转角塔则会根据转角大小调整横担的受力方向，增设反向的拉线或者补强杆件，平衡转角处导线的不平衡拉力。不同于混凝土电杆，钢格构式塔架的自重更轻，运输难度更低，尤其适合山地、丘陵等车辆难以通行的区域，构件可以拆分后通过人力或者小型运输工具转运到安装点位，适应性更强。建模过程中需要重点还原杆件的连接节点细节，每个节点处的节点板形状、螺栓孔位位置都需要与实际加工要求匹配，斜材与主材的连接角度准确，避免出现杆件干涉问题，横担与塔身的连接部位做补强处理，增加额外的连接板件分散挂线处的集中荷载。塔架整体的外形轮廓符合电力行业典型的设计范式，没有多余的装饰性结构，所有构件都服务于受力需求，杆件的布置遵循最短传力路径原则，尽可能让杆件承受轴向拉力或者压力，减少受弯构件的使用，最大化材料的利用效率。
