环形嵌套式日期显示时钟结构设计

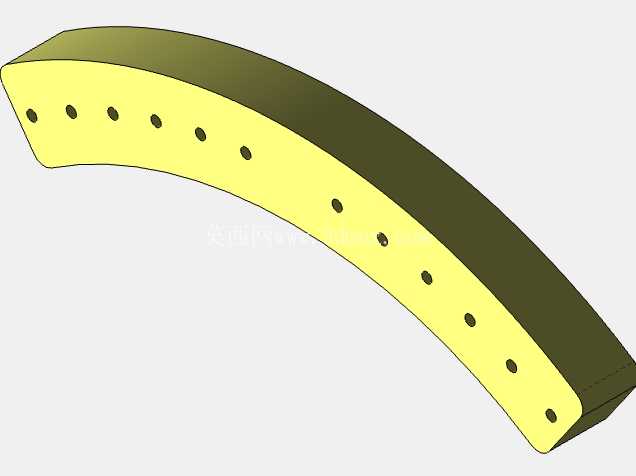

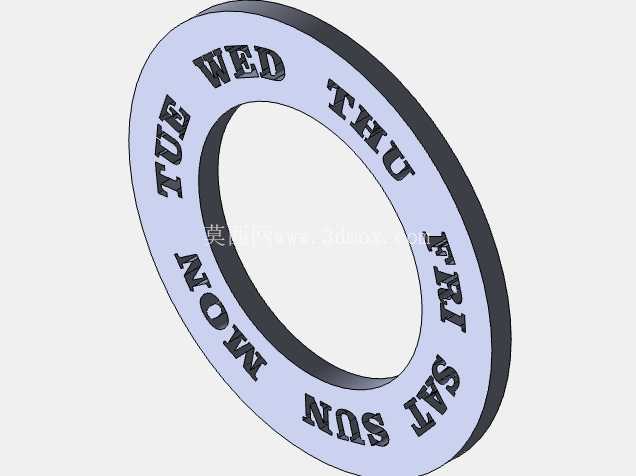

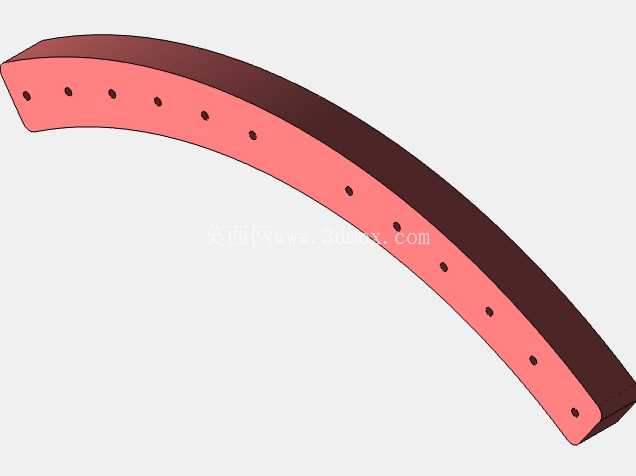

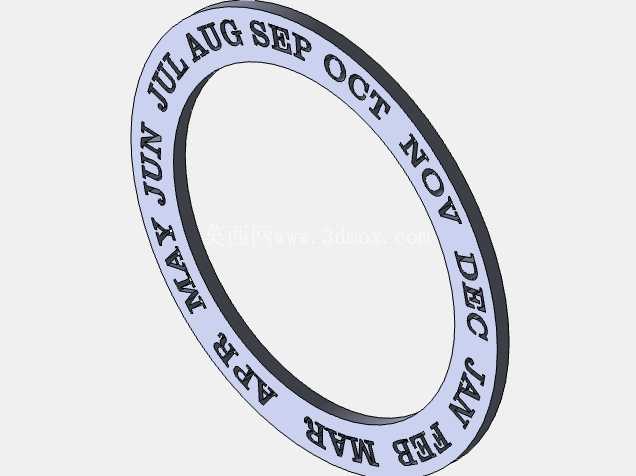

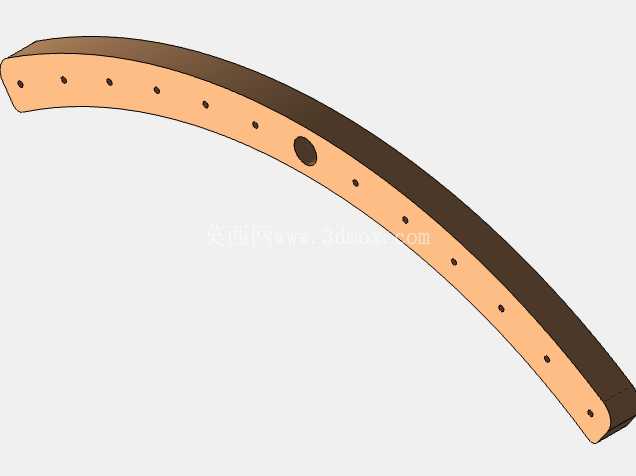

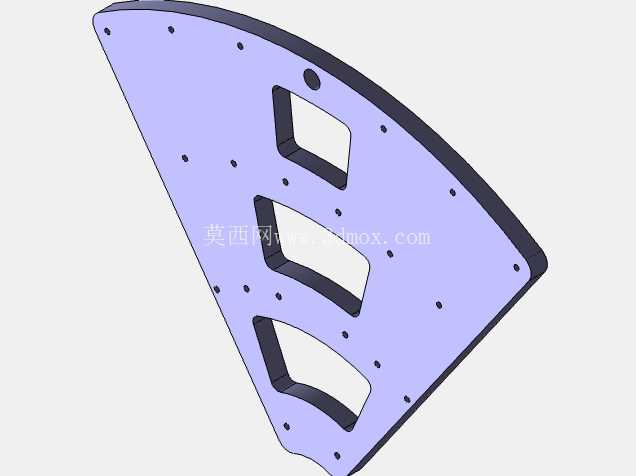

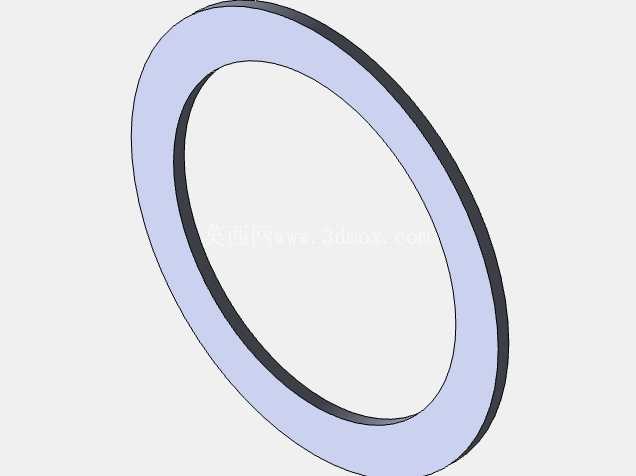

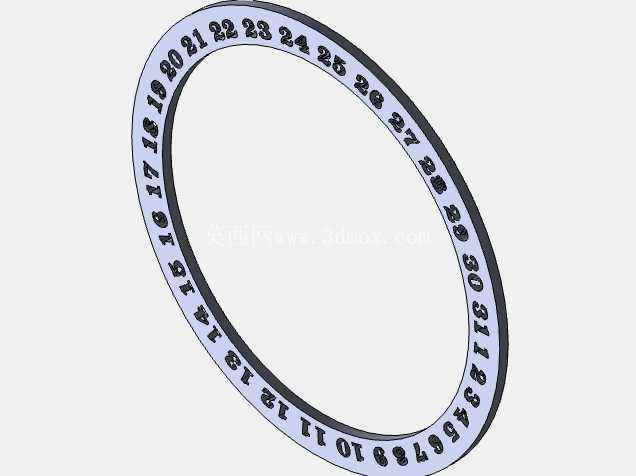

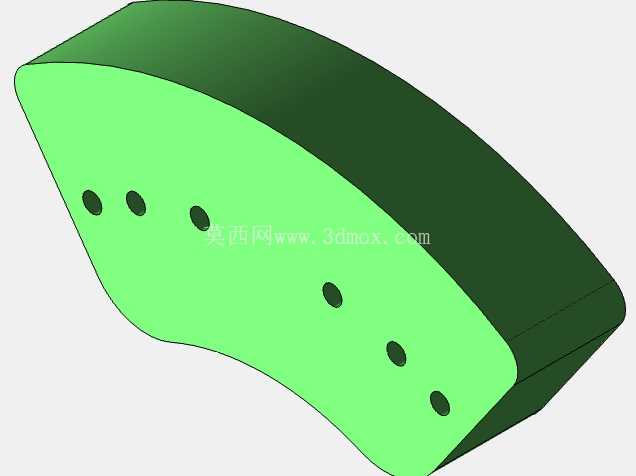

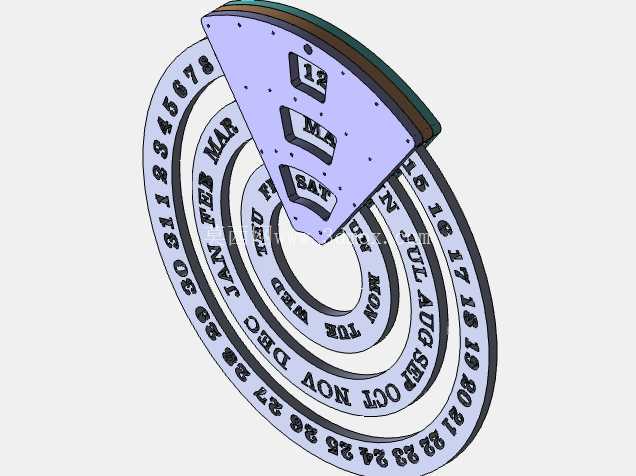

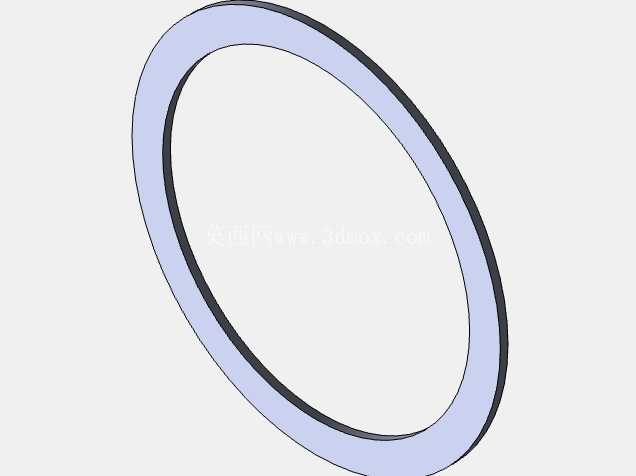

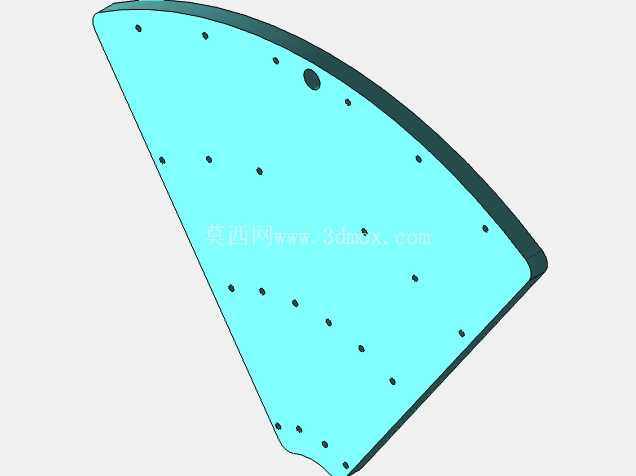

这款环形嵌套结构的日期显示装置，跳出了传统时钟的平面指针布局逻辑，采用多层同心环嵌套的机械结构实现日期、星期、月份的同步指示，在桌面摆件、工业设备计时面板、文创机械装置等场景都有适配空间。从实际使用逻辑来看，日常查看日期时，视线顺着顶部扇形指示块的边缘，就能快速对应到各层环带上的刻度，最外层环带标注1-31的日期数字，向内依次排布星期标识、月份标识，三层环带独立转动，通过内部的棘轮传动结构实现每日自动步进，每月末自动跳转日期环到次月首日，不需要手动调整大小月的日期差，相比传统翻页日历结构，这种环形嵌套结构没有外露的翻页部件，整体密封性更好，在多尘的车间工位、半开放的展示橱窗场景下使用，能有效减少灰尘进入传动间隙的概率，降低日常维护的频次。设计过程中最先确定的是扇形指示块的安装基准，指示块采用固定安装方式，不随环带转动，其内侧边缘的三个指示缺口分别对准三层环带的刻度线，缺口宽度刚好覆盖单个字符的宽度，避免相邻刻度同时出现在指示范围内造成读数混淆。三层环带的厚度从外到内依次递减0.8mm，既保证外层环带有足够的结构强度支撑内部环带的传动载荷，也能让内层环带的刻度和外层形成视觉层级差，读数时不会出现视觉重叠。环带表面的字符采用蚀刻填漆工艺预留位置，建模时字符深度设置为0.2mm，既保证填漆后字符不会因日常摩擦脱落，也不会因为蚀刻过深破坏环带的结构强度。安装边界方面，整个装置的最大外径控制在180mm，整体厚度32mm，背部预留标准的挂装孔位和桌面支撑脚的安装槽，既可以挂在墙面作为装饰计时装置，也可以搭配支撑脚放在桌面使用。传动部分的齿轮组全部内置在环带内侧的空腔里，没有外露的传动部件，使用过程中不会出现衣物、线缆卷入传动结构的安全隐患。环带之间的转动间隙控制在0.15mm，既保证转动时没有卡滞感，也不会因为间隙过大出现环带晃动、刻度偏移的问题。顶部的扇形指示块采用和环带同材质的板材加工，边缘做R2的圆角处理，和环带的弧形轮廓形成视觉呼应，指示块上预留三个方形的观察窗，分别对应星期、日期、月份的高位标识，在快速扫过装置时，通过观察窗就能快速获取当前的关键时间信息，不需要逐行核对环带刻度。从结构可靠性角度考虑，每层环带的内侧都设计有一圈定位齿，和内部的拨轮配合，拨轮每转动一个齿距，对应环带刚好前进一个刻度单位，定位齿的齿形采用渐开线设计，传动过程中没有空行程，不会出现跳齿、刻度错位的问题。环带的材质选用常见的ABS工程塑料即可满足使用强度要求，若需要做金属质感的展示版本，也可以更换为铝合金板材做激光雕刻刻度，整体结构的零件通用性强，没有特殊定制的异形零件，加工组装的难度较低，适合小批量生产制作。在工业场景适配时，可以将该结构集成到设备的操作面板上，替代传统的数字式日期显示模块，纯机械结构不需要供电，在断电、强电磁干扰的车间环境下依然能正常指示日期，不会因为供电中断出现日期重置的问题。
