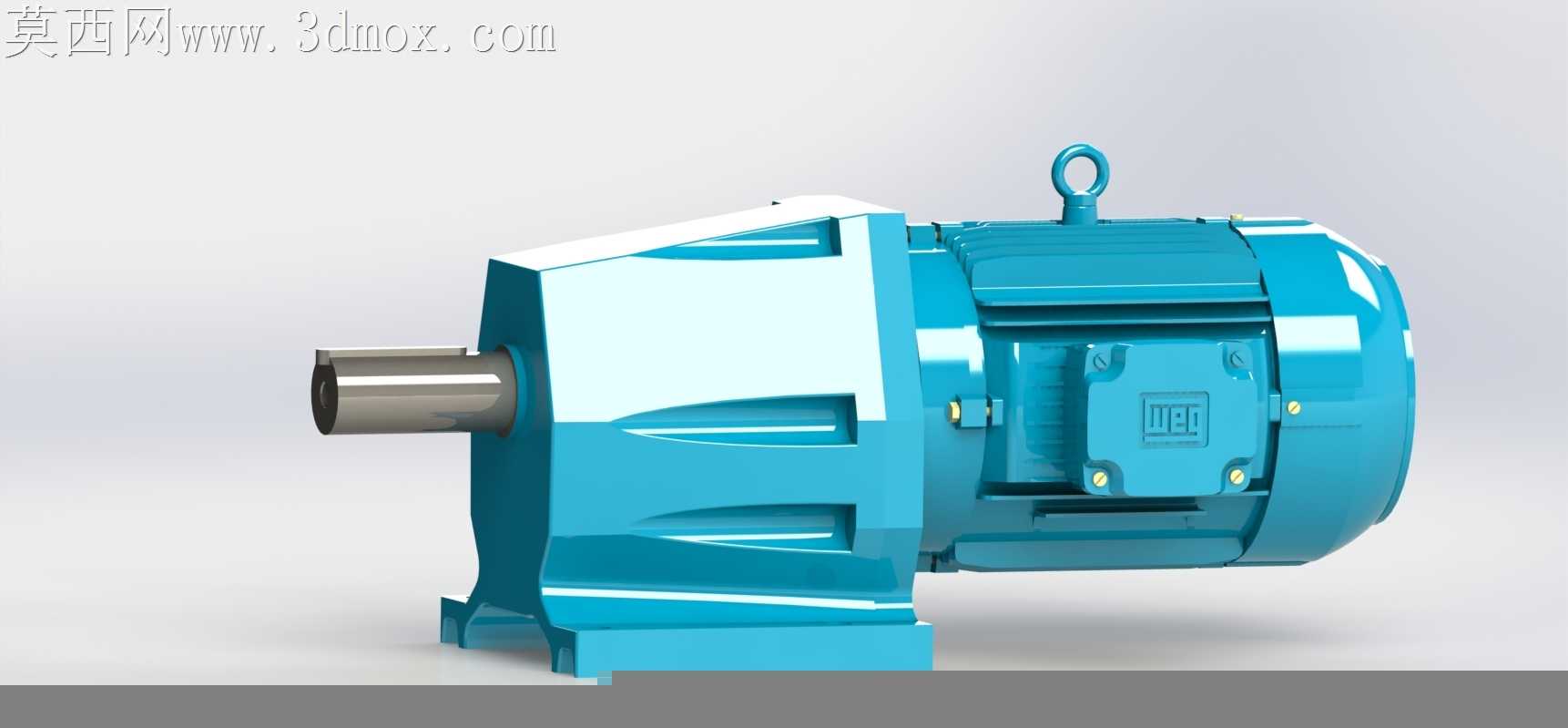

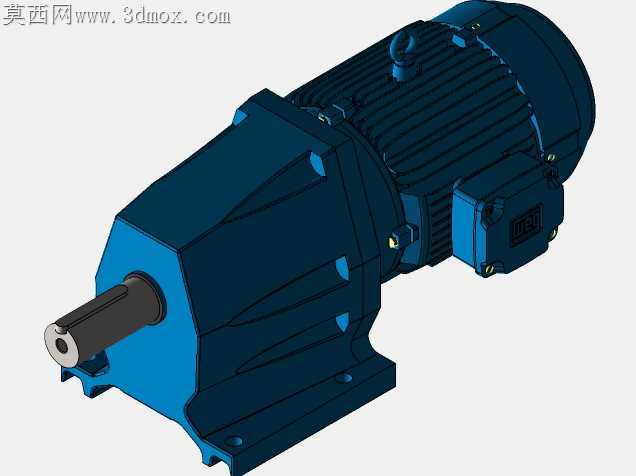

SHG4系列斜齿轮减速电机一体化结构

车间里常规分体式电机与齿轮箱对接时，常因同轴度偏差出现输出轴偏磨、密封件过早渗漏的问题，这款一体化集成的减速传动结构，从加工适配角度把对接面的公差冗余做了针对性压缩。电机端的散热筋没有沿用等厚等距的常规排布，靠近齿轮箱连接法兰的区域筋条做了局部减薄，既给连接螺栓的沉头孔留出足够加工余量，又避免厚筋交汇区域在铸造时出现缩孔缺陷，法兰面的止口公差带压缩到H7精度，加工时一次装夹完成止口与轴承孔的同轴镗削，省去二次找正带来的形位误差。输出轴端的轴承座与箱体做了一体化铸造成型，没有采用常见的分体式轴承端盖结构，减少一道密封配合面的同时，轴承孔的圆柱度能在一次镗削中稳定控制在0.01mm以内，轴伸处的密封槽位置特意往箱体内部偏移了2mm，给现场更换油封留出足够操作空间，不用拆解整个齿轮箱就能完成密封件更换。箱体底部的安装脚做了局部加厚，安装孔周边加了放射状加强筋，应对重载启停时的冲击载荷，不会出现安装孔开裂的问题，接线盒的位置特意避开了齿轮箱的注油口与排气塞，现场布线时不会和油路维护操作产生干涉。齿轮啮合区域的箱体内壁做了圆弧过渡，没有直角积油区，齿轮运转带起的润滑油能顺着圆弧壁面顺畅回流到油池，不会出现局部积油导致的油温过高问题。蜗杆副的啮合侧隙在结构设计时预留了0.08-0.12mm的调整空间，端盖处的调整垫片不用做过多规格分组，加工时按常规公差生产就能满足侧隙要求，降低零件选配的工时成本。输出轴的键槽位置做了退刀槽优化，铣削加工时不用特意加长刀具行程，普通键槽铣刀就能一次加工到位，轴端的中心孔保留了B型带护锥结构，后期维修拆卸时可以用拔轮器直接受力，不会损坏轴端螺纹。箱体表面的喷涂预留了接地螺栓的裸露安装面，不用后期打磨漆面破坏防腐层，所有外露的棱边都做了R2圆角处理，搬运装配时不会划伤操作人员，也能减少漆面磕碰掉漆的概率。
