带可调轴承结构的锥齿轮减速器

项目分类:减速机 发布时间:2020-06-30 ID:120397
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器
  • 带可调轴承结构的锥齿轮减速器

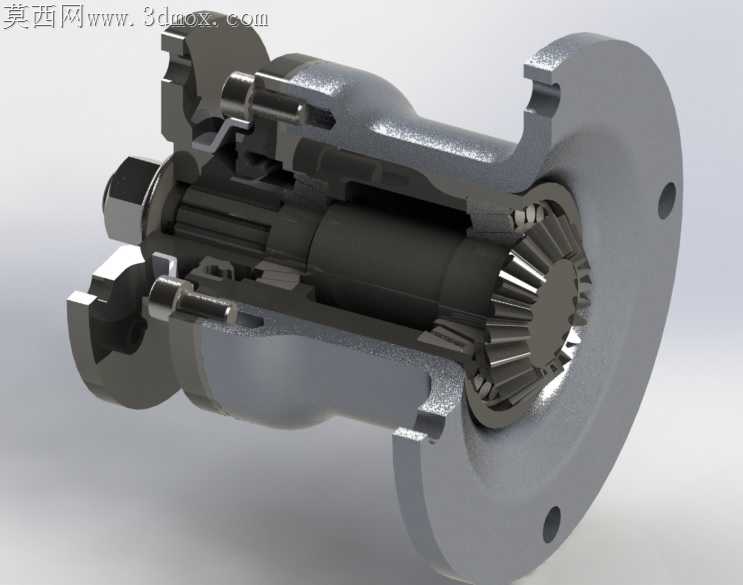

锥齿轮传动副的啮合间隙控制一直是减速器装配环节的核心痛点,传统固定轴承位结构在长期承受交变冲击载荷后,锥齿轮副会因轴承磨损出现啮合偏移,轻则引发传动异响、齿面偏磨,重则导致断齿失效。这款可调轴承结构的设计,正是针对现场运维中反复拆解调整垫片、反复复测啮合印痕的低效问题给出的落地方案。

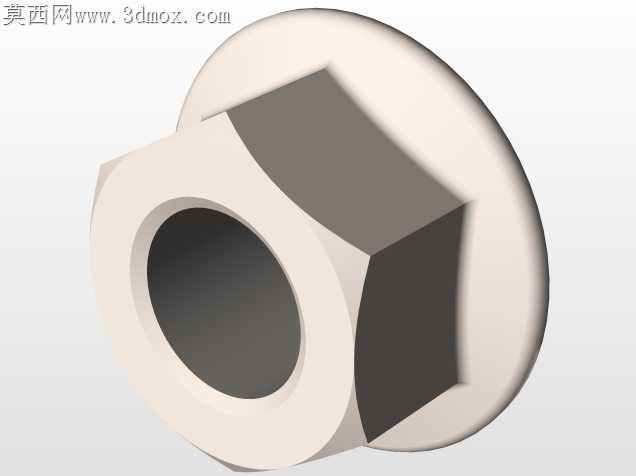

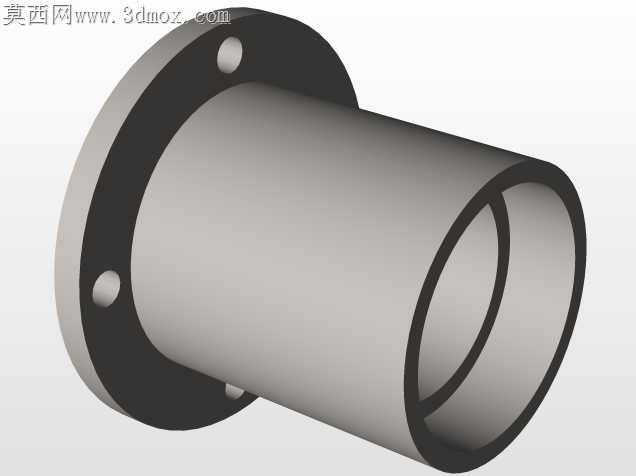

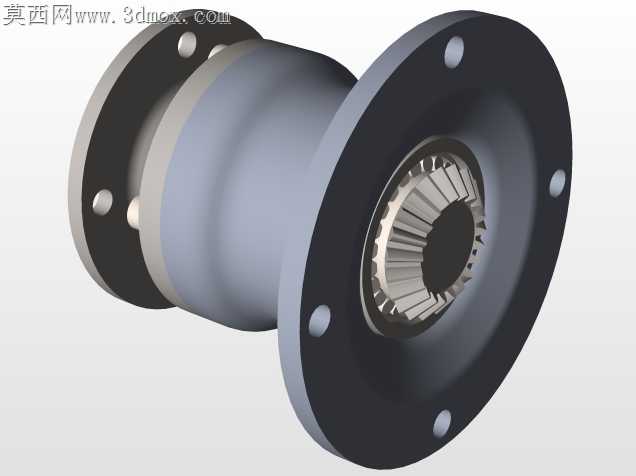

法兰端的轴承座预留了轴向微调行程,调整螺母与锁紧垫片的组合结构,不需要拆解壳体端盖就能完成锥齿轮啮合间隙的校准,锁紧结构的防松齿直接卡入轴端卡槽,避免设备运行过程中螺母受振动回退,这点在重载启停频繁的工况下尤为关键。剖分式的壳体结构把轴承安装孔、齿轮腔的加工基准统一在合箱面上,合箱定位销的位置避开了轴承外圈的压装路径,压装轴承时不会因为合箱面的错位导致轴承外圈卡滞、滚道划伤。

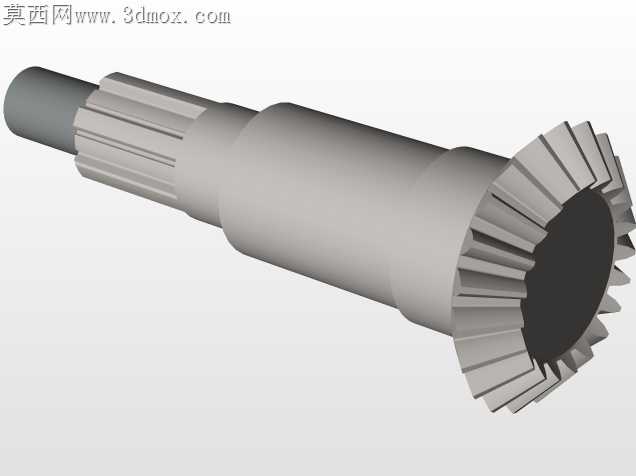

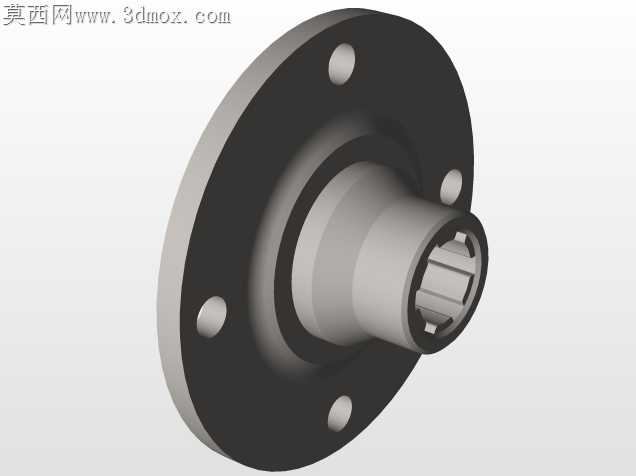

锥齿轮的齿面与轴肩的过渡圆角做了适配优化,避免应力集中在齿根与轴的衔接位置,轴承内圈的定位轴肩高度严格控制在轴承内圈厚度的三分之二,既保证轴向定位的可靠性,又给后续轴承拆卸预留了拉马的卡入空间,不会出现运维时拆轴承只能硬撬损坏轴颈的问题。输出端的法兰安装孔做了沉头锪平处理,连接螺栓拧紧时不会因为安装面的铸造斜度出现螺栓偏斜,保证连接面的贴合密封性,避免齿轮油渗漏。

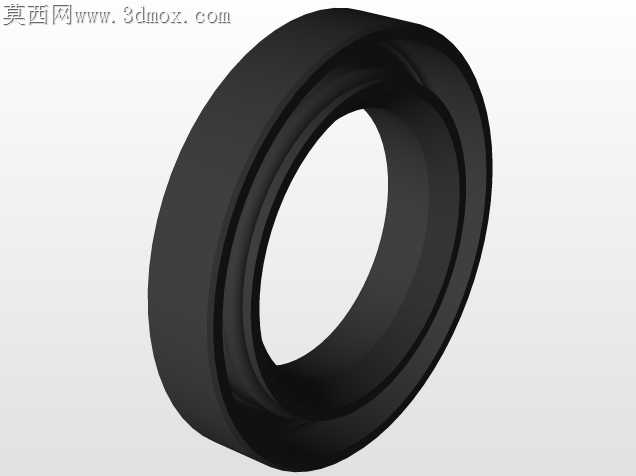

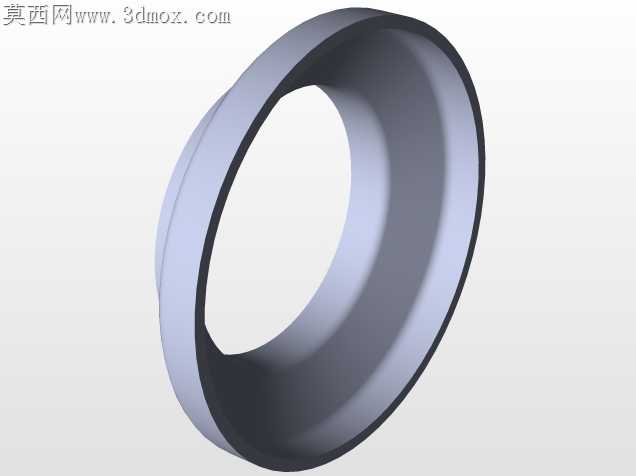

调整结构的螺纹配合公差选了中等间隙配合,即便长期运行后螺纹副间积存少量油泥、金属磨屑,依然能顺畅转动调整,不会出现调整螺母锈死拧不动的情况。轴承腔与齿轮腔之间的挡油环间隙控制在0.2毫米到0.3毫米之间,既能阻挡齿轮腔的热油直接冲刷轴承密封圈,又不会因为间隙过小出现轴转动时的摩擦异响。

这类结构在中小型输送设备、搅拌设备的减速机构中适配性极强,不需要额外定制专用调整垫片,现场运维人员只需要通过锁紧螺母的转动量就能精准控制锥齿轮的啮合位置,大幅降低运维的技术门槛,也减少了因备件垫片规格不全导致的设备停机时长。壳体的加强筋布置在轴承座受力的径向方向,既不会额外增加过多的壳体重量,又能抵消锥齿轮传动时产生的径向分力,避免轴承座长期受力出现变形,延长轴承的实际使用寿命。
