工业用鼠笼式三相异步电动机结构设计

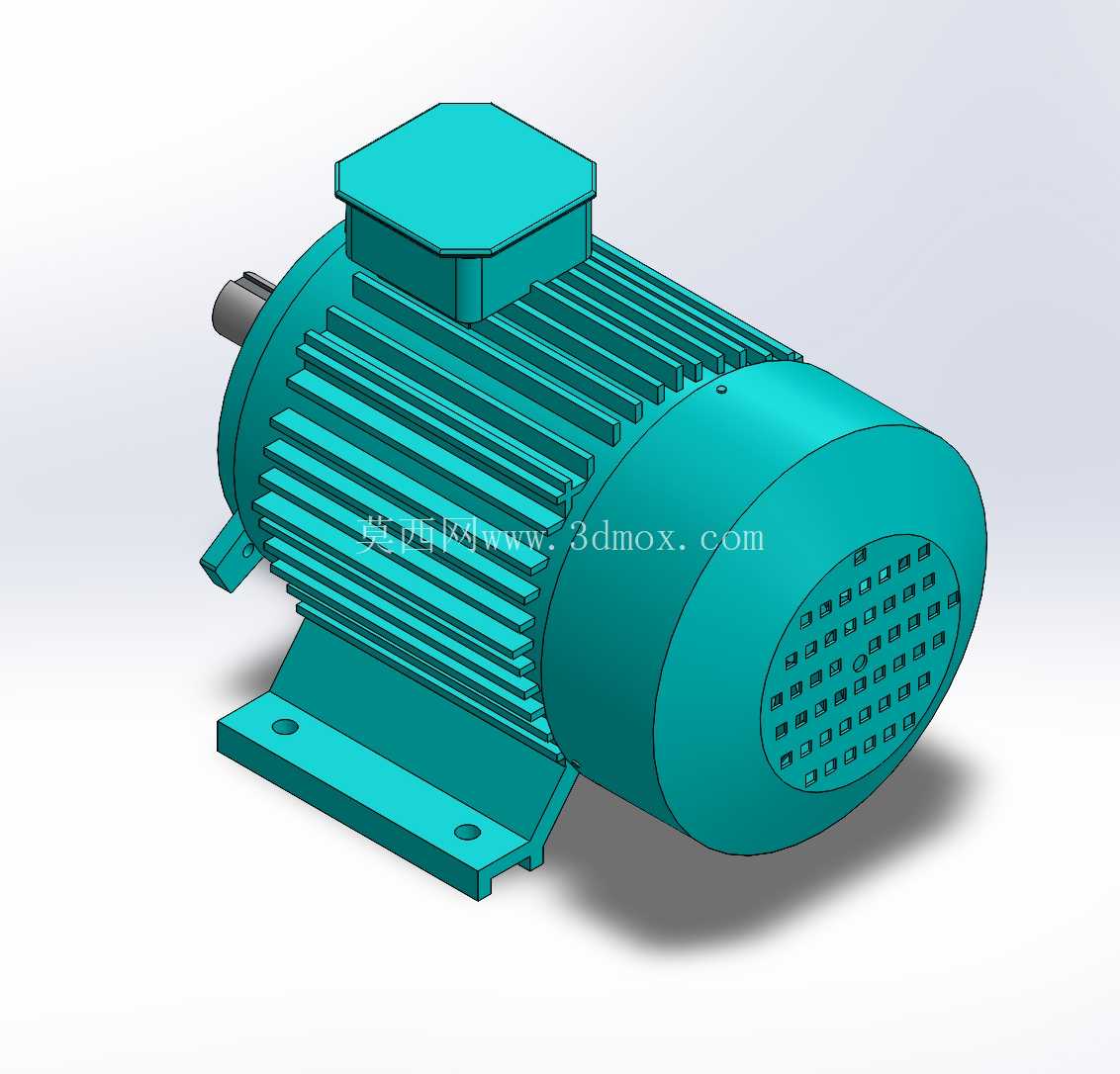

做工业设备配套这么多年，电机选型和结构校核是绕不开的日常工作，这次拆解的这款鼠笼式异步电机三维结构，刚好覆盖了常规工业场景里最常用的低压中小功率电机的全部设计细节。先从实际应用场景说起，这类电机是产线里的通用动力源，不管是皮带输送机的驱动端、机床的主轴进给单元、风机水泵的动力输入，还是自动化设备里的传动配套，只要是需要稳定转速、持续输出扭矩的固定工位，基本都能看到同结构电机的身影，不像伺服电机需要配套复杂的驱动控制系统，这类异步电机直接接工频电网就能启动，维护成本极低，对车间运维人员的技术要求也不高，是制造业车间里装机量最大的动力单元之一。

从实际用途来看，这款结构对应的是4极1450转左右的常规转速区间，适配绝大多数通用设备的转速需求，不需要额外搭配大减速比的减速箱就能直接驱动多数中低负载的执行机构，输出轴采用标准的圆柱轴伸带键槽设计，能直接和联轴器、皮带轮、齿轮等传动件配合，轴伸的长度和直径都符合通用安装规范，替换同机座号的其他品牌电机不需要重新加工连接部件，这也是这类通用电机在设计时最先要考虑的互换性问题。

说到功能特性，首先要提的就是壳体上的轴向散热筋结构，很多刚入行的建模新手容易把散热筋做成等厚等间距的装饰结构，实际上散热筋的高度、厚度、间距都是和电机的功率损耗、温升限值直接挂钩的，这款模型里的散热筋从机座的接线盒位置向两端非等距分布，靠近定子绕组发热核心区的筋条密度更高，筋条和机座壳体是一体化铸造成型的，不存在接触热阻，能把定子铁芯传递到机座的热量快速通过空气对流带走，尾部的端盖上开了阵列式的通风孔，和内部的散热风叶配合形成轴向的通风道，风叶跟着转子同步转动，不需要额外的风扇动力，就能在电机运行时持续把机座表面的热量带走，保证绕组温度在绝缘等级允许的范围内。接线盒的位置设在机座顶部，不管是卧式安装还是侧装，都能方便电工接线，接线盒的腔体预留了足够的走线空间，能容纳电缆防水接头、接线端子排这些部件，盒盖和腔体之间有密封槽，能防止车间里的粉尘、切削液溅入接线腔造成短路。安装底座是和机座一体铸造成型的，四个安装脚的位置开了长条形的安装孔，允许安装时有少量的位置偏差，不需要和预埋的地脚螺栓完全精准对位，底座的厚度做了加强筋处理，能承受电机启动、急停时的冲击扭矩，不会因为长期运行出现底座断裂的问题。

再讲设计思路，整个电机的结构是完全按照模块化的思路做的，从输出端的端盖、轴承室、机座、定子铁芯、转子总成、后端盖、风叶、风罩，所有部件都是可拆分的，每个配合面的公差都在建模时做了预留，比如轴承室和轴承外圈的配合采用基轴制的过渡配合，转子轴和轴承内圈的配合采用过盈配合，既保证装配时不会出现松旷，又不会因为过盈量太大造成轴承游隙过小提前失效。建模的时候特意把定子和转子之间的气隙做了均匀化处理，这部分是电机设计的核心，气隙太大会造成功率因数降低，气隙太小又容易出现定转子扫膛的问题，这款结构的气隙值控制在0.3mm到0.5mm之间，完全符合中小功率异步电机的设计规范。尾部的风罩采用镂空结构，既不影响通风，又能防止外部的杂物被吸入风叶打坏绕组，风罩的固定方式采用卡扣加拉紧螺栓，拆装的时候不需要完全拧下所有螺栓就能打开，方便日常清理风叶上积附的粉尘。

最后说外形尺寸和安装边界，这款结构对应的是Y系列132机座号的电机，轴中心到底座安装面的高度是132mm，四个安装孔的横向间距是216mm，纵向间距是140mm，安装孔的宽度是12mm，适配M10的地脚螺栓，整机的总长度从轴伸端面到风罩尾部大概是480mm，机座的最大外径（算上散热筋）是260mm，接线盒的顶部距离安装面的高度是315mm，这些尺寸都是完全符合国标电机的安装尺寸规范的，在做设备布局设计的时候，只要预留出对应的安装空间，考虑到接线盒的操作空间、尾部通风的散热空间，还有输出轴侧连接传动部件的空间，就能直接选用这款电机，不需要重新测绘尺寸，能大幅缩短设备设计的周期。很多新手在做设备布局的时候容易忽略电机的维护空间，比如接线盒的开盖距离、轴承加注润滑脂的操作空间，这款模型把这些细节都做了还原，能直接用来做产线的三维布局仿真，检查安装干涉问题，比单纯找个尺寸大概的块体做占位符要精准得多。
