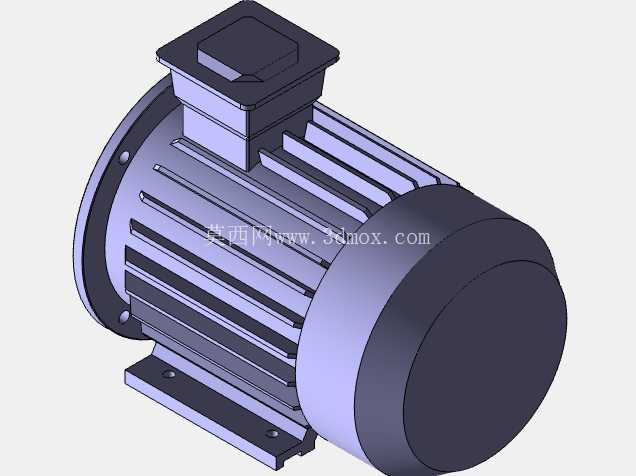

5.5kW IEC1 B35卧式立卧两用电机结构

这款5.5kW功率等级的IEC1规格B35安装形式电机，是工业传动场景里应用覆盖极广的动力输出部件，从常规输送线辊道驱动、中小型机床主轴辅传，到风机水泵类负载、轻工包装设备的动力输入，再到汽车冲压线周边的辅助工装驱动，都能见到同规格产品的身影。B35安装形式的核心特点是同时兼顾底脚安装与法兰安装的适配性，既可以像普通卧式电机那样通过底座螺栓固定在设备机架的安装平面上，也能借助端盖法兰直接对接减速机、泵体等被驱动部件的输入端，不用额外制作过渡连接支架，在设备布局紧凑、安装空间受限的场景下，这种双适配结构能大幅降低安装调试的工作量。

从结构设计逻辑来看，整个电机的壳体采用轴向散热筋布局，散热筋沿着机筒圆周方向均匀排布，筋条的高度、厚度以及间距都经过热传导校核，能在电机持续额定负载运行时，把绕组产生的热量通过机壳快速传导到外界空气里，避免内部温升过高影响绝缘寿命。顶部的接线盒采用独立腔体设计，和电机主腔体之间有密封隔层，接线腔预留了足够的线缆弯折空间，方便现场布线时接入三相动力线，接线盒的倾斜顶盖结构能避免车间积灰、切削液或者冷凝水顺着盒盖缝隙渗入接线腔，降低电气短路的风险。

端盖部分的法兰止口尺寸严格遵循IEC标准公差要求，和被驱动部件对接时能保证同轴度偏差控制在允许范围内，减少运行时的径向跳动，延长两端支撑轴承的使用寿命。底脚安装面做了铣平加工，两个安装孔的孔距、孔径都匹配标准安装尺寸，现场安装时不需要二次扩孔或者修配安装面，只要把电机放置在预装的基础平面上，穿入紧固螺栓调整好同轴度就能完成固定。输出轴的轴伸尺寸、键槽规格也和同功率等级的标准电机保持一致，配套的联轴器、皮带轮等传动件都可以直接选用标准件，不用单独定制传动连接部件。

建模过程中，对散热筋的拔模角度做了贴合实际生产工艺的处理，所有筋条的拔模方向都和机壳压铸出模方向保持一致，避免出现倒扣结构导致压铸模具无法正常脱模；端盖和机壳的连接螺栓孔位置做了均匀排布，螺栓的沉孔深度刚好能盖住螺栓头，不会出现螺栓突出端盖表面影响法兰对接的问题。接线盒和机壳的连接位置做了凸台定位，装配时能快速对准安装位置，减少装配错位的概率。底座的加强筋从底脚安装面一直延伸到机筒下部，能提升整个机座的结构刚性，在电机输出大扭矩时，底座不会因为受力产生过大的形变，保证运行时的整体稳定性。

从安装边界来看，这款电机的轴向总长度、径向最大外径都控制在标准规格范围内，在做设备整体布局时，只要预留出对应尺寸的安装空间，同时留出接线盒开盖操作的手部空间、以及后端风扇罩的通风散热空间，就能满足安装和后期维护的需求。底脚安装时要保证基础平面的平面度公差在合理范围内，避免强行紧固螺栓导致机壳变形，卡滞内部转子；法兰安装时要把止口和对接部件的定位孔清理干净，不能有铁屑、毛刺等杂物夹在结合面之间，保证对接同轴度。日常运行中，这种结构的电机能适应多粉尘、轻度油雾的车间环境，密封结构能阻挡外界杂物进入电机内部，维护时只需要定期检查轴承润滑状态、紧固接线端子即可，整体运维成本较低，是工业动力配置里通用性极强的一款动力单元。
