流体输送用离心式叶轮结构设计

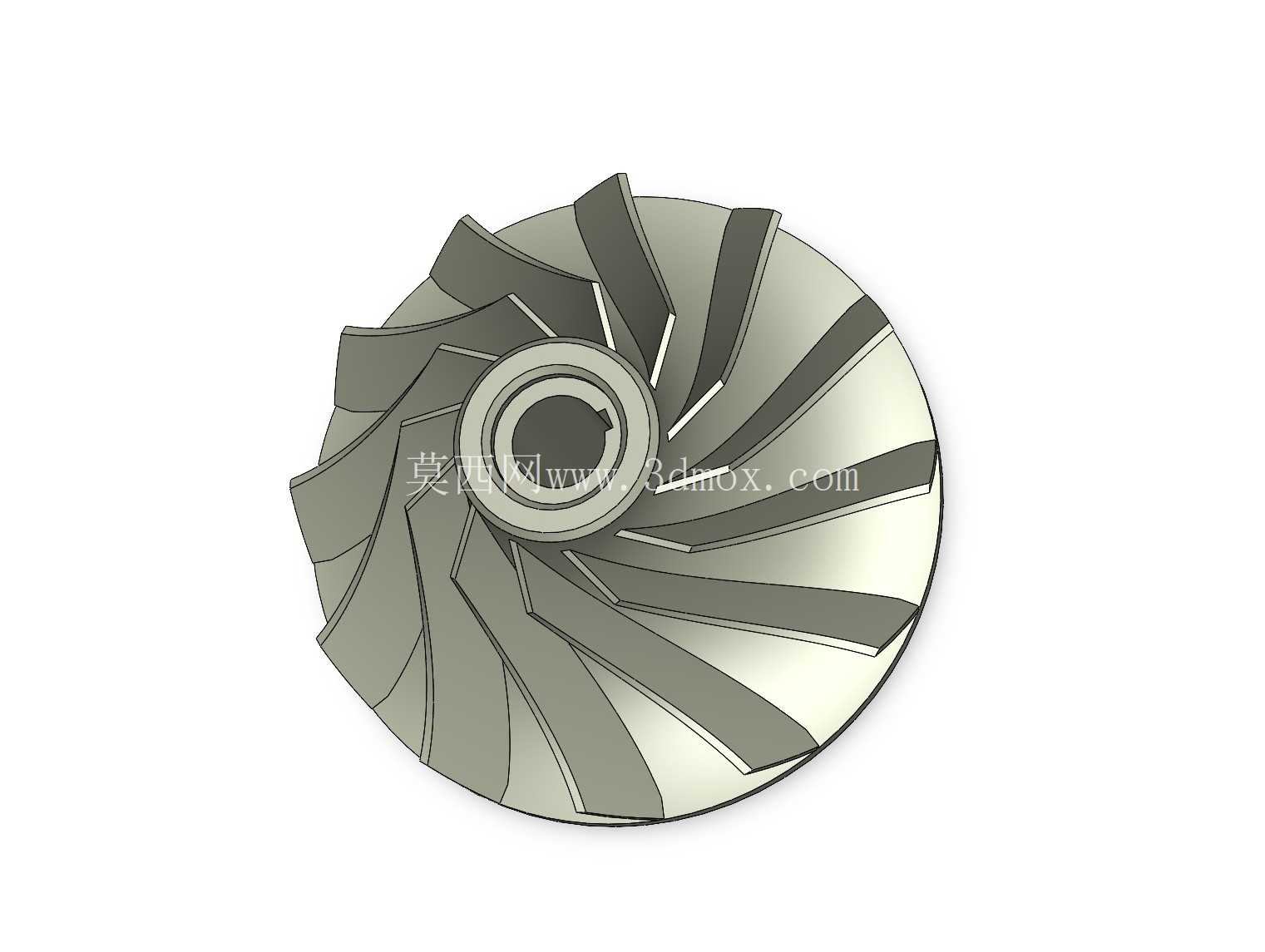

在流体输送与能量转换类设备的核心部件选型中，叶轮是决定整机运行效率与工况适配性的关键结构，这类旋转构件广泛应用在给排水系统、工业流体增压、化工介质输送、涡轮动力输出等场景中，其结构设计的合理性直接决定了设备的能耗水平、运行稳定性与适用介质范围。从实际工程应用来看，这类带弯曲径向叶片的叶轮，核心作用是将转轴输入的旋转机械能，通过叶片与流体的持续接触作用，转化为流体的压力能与动能，实现流体的定向增压输送，或是在涡轮工况下将高速流体的动能反向转化为转轴的旋转机械能，完成能量的回收与输出。

设计这类叶轮结构时，首先要匹配安装边界的约束条件：中心轮毂的内孔尺寸需要与配套驱动轴的轴径做公差配合，通常选用过渡配合加键槽传动的结构，保证扭矩传递过程中不会出现相对滑移，轮毂的轴向长度需要覆盖轴端的安装定位段，避免运行过程中出现轴向窜动；叶片从轮毂外圆面向外侧流道延伸的曲率，需要结合目标工况的额定转速、设计流量与扬程参数做反复校核，叶片的进口安放角要适配流体进入叶轮的入流角度，减少流体冲击叶片造成的水力损失，出口安放角则决定了流体离开叶轮时的速度方向，直接影响整机的压头输出能力。

从结构特性来看，这类单轮毂一体式的叶轮结构，没有额外的前后盖板结构约束，属于开式叶轮范畴，相比闭式叶轮更适合输送含有少量固体颗粒的介质，不容易出现流道堵塞的问题，同时加工制造的难度更低，在小流量高扬程的泵类设备、小型涡轮增压器、流体动力模拟试验台架中应用十分广泛。叶片的型线设计采用连续光滑的曲面过渡，不存在局部的直角突变结构，能够有效降低流体在流道内的湍流损耗，减少运行过程中的振动与噪声，叶片与轮毂的连接位置做了圆角过渡处理，避免应力集中导致的长期运行疲劳损坏，在高速旋转工况下的结构可靠性更强。

在实际安装适配过程中，叶轮的外圆直径需要匹配配套泵体或涡轮壳体的内腔尺寸，两者之间保留合理的径向间隙，间隙过大会导致流体回流降低效率，间隙过小则容易出现运行过程中叶轮与壳体的刮擦故障；叶轮的轴向定位需要结合密封件的安装位置做调整，保证流体入口正对叶轮的中心吸入口区域，让流体能够均匀进入各个叶片之间的流道，避免偏流导致的径向力不平衡问题。针对流体动力学模拟的应用场景，这类叶轮的曲面建模精度足够支撑流场网格划分，能够准确模拟不同转速、不同入口压力下的流体流速分布、压力变化规律，为后续的整机性能优化提供可靠的结构基础，也可以直接用于教学演示、设备结构拆解展示等场景，帮助从业者直观理解旋转流体机械的核心工作原理。

在不同的应用场景下，这类叶轮的结构参数可以做针对性调整：用于清水输送的离心泵叶轮，可以适当减小叶片的厚度降低流道阻力，提升输送效率；用于含杂质介质输送的工况，则需要适当增加叶片与轮毂的连接厚度，提升结构的耐磨性能；用于涡轮动力回收的场景，则需要调整叶片的曲率方向，适配流体的冲击角度，最大化能量回收效率。整个叶轮的结构没有多余的冗余设计，所有曲面与实体结构都服务于流体能量转换的核心功能，在保证结构强度满足高速旋转要求的前提下，尽可能降低了自身的转动惯量，减少驱动过程中的启动扭矩损耗，提升设备的动态响应速度。
