12V6毫米规格微型负压真空泵结构设计

在小型自动化设备、便携检测仪器、医疗采样装置这类对气源占用空间有严格限制的场景里，大流量的工业真空泵往往因为体积、重量、供电需求的问题无法适配，这类小规格微型真空泵的需求就非常集中。这款12V供电、接口通径6毫米的微型真空泵，核心定位就是小空间内的负压获取需求，区别于大型工业真空机组，它不需要额外的安装基座、复杂的管路布线，自身集成了驱动电机与泵头腔体，直接通过侧边的安装固定耳就可以完成在设备内部的锁附安装。

从结构设计逻辑来看，这款泵采用了有刷直流电机直驱偏心摆轮的结构，电机输出轴直接连接泵头内的偏心机构，省去了中间的减速传动环节，一方面压缩了整体的轴向尺寸，另一方面也减少了传动环节带来的效率损耗与运行噪音。泵头部分的腔体做了密封式设计，进出气接口采用快插式硬管接头，直接对应6毫米外径的气动软管，不需要额外的转接头就可以完成管路连接，接头处的密封结构做了径向O型圈压合设计，在泵体持续运行产生微幅振动的工况下，也不会出现管路松脱、负压泄漏的问题。

实际选型应用中，这类微型泵的常见使用场景覆盖很广：比如便携型气体检测设备里，用来抽取待测环境的气样进入检测传感器腔室；小型自动化贴装设备里，用来给微型吸嘴提供负压，完成小型电子元器件的拾取转移；医疗护理类设备里，用来提供稳定的低负压实现体液引流或者负压吸附固定；甚至在小型桌面级真空吸附工作台、DIY真空封装装置里，这类小泵也能满足基础的负压需求。它的供电规格是常规12V直流，和绝大多数小型工业设备、便携装置的供电系统匹配，不需要额外做电压转换电路，直接接入设备的直流供电回路就可以驱动运行。

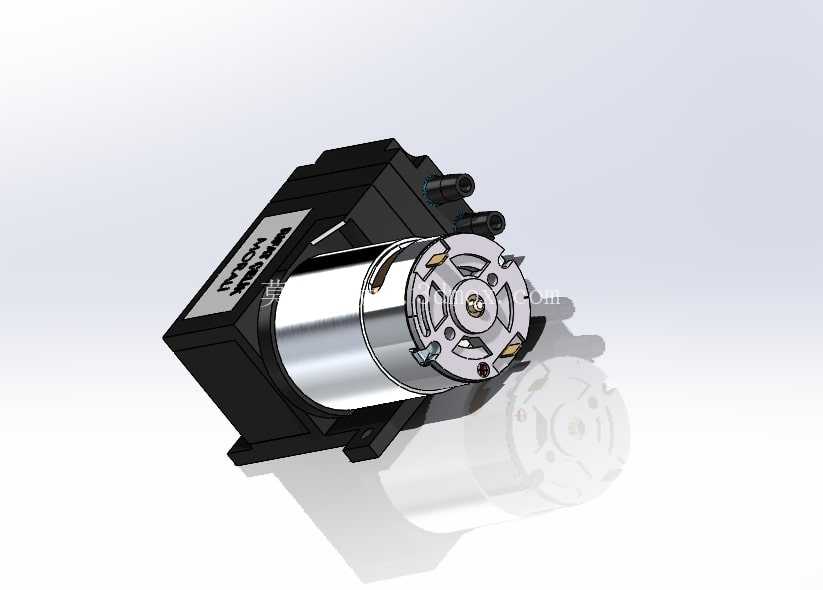

从安装边界来看，这款泵的整体外形是方块式电机段加圆柱式泵头段的组合结构，电机段的底部带有两个对称的安装凸耳，凸耳上预留了螺丝过孔，安装时只需要在设备安装板上对应位置打两个定位孔，用M3或者M4的螺丝就可以完成固定，不需要设计复杂的夹持固定结构。整体的径向尺寸控制得非常紧凑，泵头部分的最大直径和电机段的方形边长基本持平，在设备内部排布时，不需要预留太大的避让空间，进出气接口都布置在泵头的侧上方，管路走向可以直接顺着设备内部的布线槽排布，不会和周边的电路板、结构件产生干涉。

设计这款泵的三维结构时，需要重点关注几个配合公差：首先是电机输出轴和偏心摆轮的配合公差，过盈量太大容易导致装配时电机轴受压变形，运行时负载过大烧坏电机，间隙太大则会出现传动旷量，运行时产生额外的振动和噪音；其次是泵头腔体和膜片的压合密封公差，压合量不足会导致负压建立慢、极限真空度达不到设计要求，压合量过大则会增加膜片的运行阻力，缩短膜片的使用寿命；还有进出气接头和泵体的配合公差，要保证接头插入后不会因为泵体运行的温度变化出现松脱，同时也要兼顾装配时的便利性，不需要过大的压入力就可以完成接头组装。

在实际运行特性上，这款泵属于小流量高负压的微型泵类型，它的抽气速率不适合大容积腔体的快速抽真空，但是对于小容积的密闭腔体，可以快速建立起稳定的工作负压，而且运行时的功耗很低，适合电池供电的便携设备长时间连续运行。泵体的重量很轻，即使是在手持类设备里安装，也不会给设备带来太大的额外负重，运行时的振动幅度很小，通过安装耳处的薄橡胶减震垫就可以完全隔绝泵体振动向设备主体的传递，避免振动影响设备上的精密传感器或者其他运动部件的运行精度。

从结构细节来看，泵头部分的端盖采用了卡扣加螺丝的双重固定方式，日常维护时如果需要清理泵头内部的杂质、更换老化的膜片，只需要拆下端盖的固定螺丝就可以打开泵头，不需要完全拆解整个泵体，维护操作非常简便。电机部分的外壳采用了阻燃级的工程塑料包裹，既可以起到绝缘防护的作用，也可以减轻整体重量，电机的尾部预留了散热间隙，长时间连续运行时，电机产生的热量可以通过尾部的间隙自然散出，不需要额外加装散热风扇，进一步简化了应用时的外围电路设计。

在三维建模过程中，这类集成式部件的建模重点是要准确还原各个接口的位置尺寸、安装孔的孔位坐标、整体的外形轮廓边界，方便在做设备整体装配时提前做干涉检查，避免实际加工装配时出现管路碰擦、安装孔位不对中的问题。尤其是进出气接口的伸出长度和朝向，会直接影响设备内部的管路排布设计，如果建模时的尺寸偏差过大，很可能导致实际装配时管路弯折角度过大，影响气路的通畅性，甚至出现管路折死堵死气路的问题。另外安装凸耳的厚度、过孔的孔径和孔距，也是建模时需要精准还原的尺寸，这些尺寸直接决定了泵体能不能顺利固定到设备的安装板上。
