五缸径向布局星形活塞动力装置结构

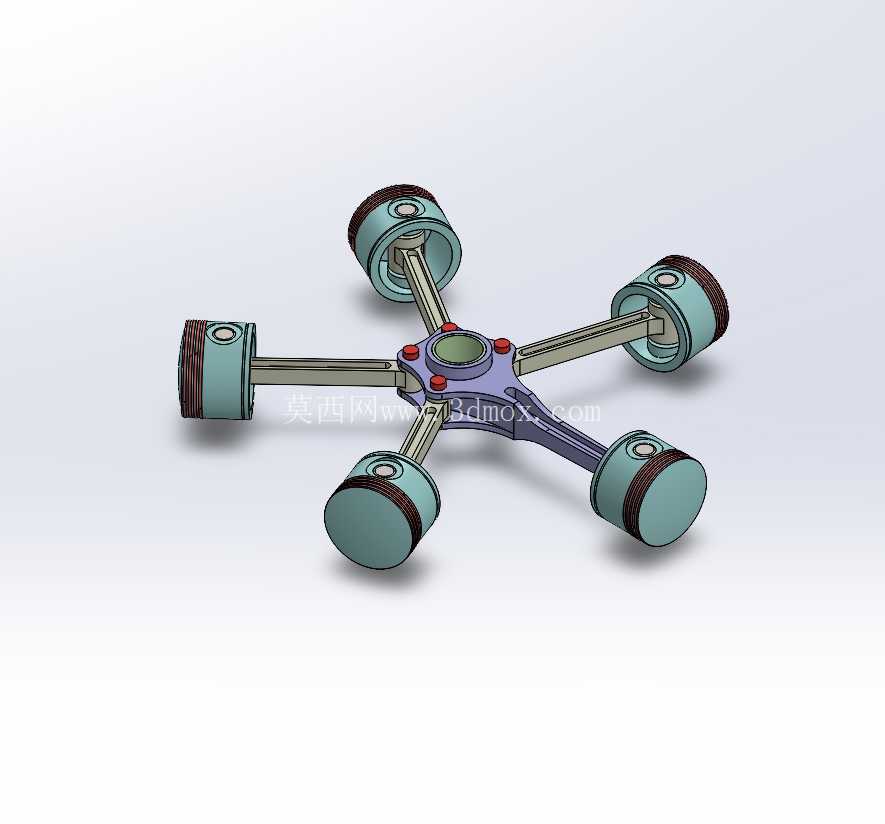

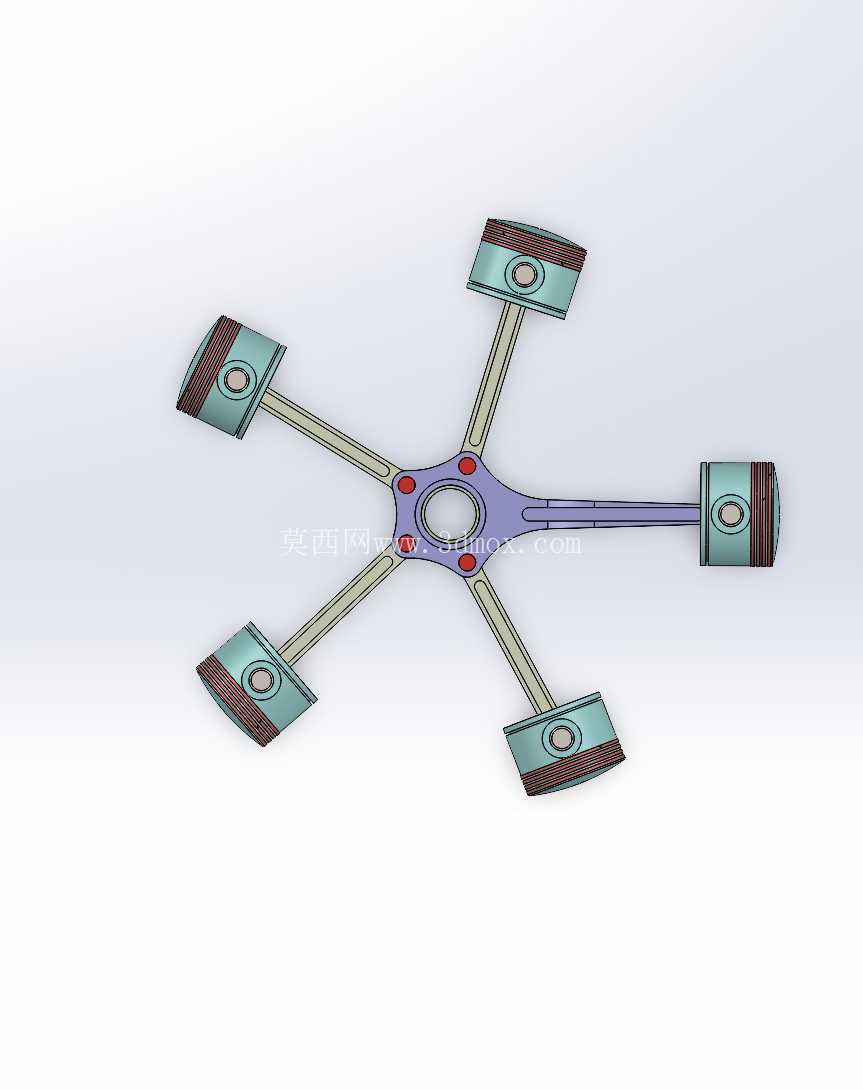

在航空活塞动力发展的早期阶段，径向排布的星形发动机凭借紧凑的结构、优秀的风冷散热效率，成为螺旋桨飞行器的主流动力配置，即便在燃气涡轮动力普及后，这类结构依然在小型通航飞机、复古飞行器、特种动力装备领域保有应用场景。这套五缸星形发动机的三维结构，完整还原了径向动力单元的核心传动逻辑，五个气缸以中心曲柄轴为圆心呈等角度辐射排布，从正面观察呈现规整的星型轮廓，每一组气缸的活塞都通过独立的连杆与中心曲柄销连接，将活塞的往复直线运动转化为曲轴的旋转扭矩输出。

从实际使用场景来看，这类星形发动机的气缸全部暴露在迎风气流中，不需要复杂的水冷管路与散热腔体，整体自重比同排量直列、V型水冷发动机低30%左右，非常适合对重量敏感的轻型飞行器使用，同时在早期的装甲车辆、小型船舶动力单元中也有过批量应用，其结构冗余度更高，单缸出现故障时其余气缸依然可以维持基础动力输出，大幅提升极端工况下的运行可靠性。

从设计思路层面拆解这套结构，首先要解决的是多连杆共曲柄销的运动干涉问题，五个连杆的大头端采用错位叠装的方式布置在同一曲柄销上，每根连杆的杆身根据对应气缸的辐射角度做了角度适配，确保活塞在上止点、下止点往复运动时，连杆不会与相邻气缸的内壁、其他连杆结构发生运动碰撞。活塞组件采用了轻量化的裙部设计，活塞环槽的位置预留了足够的密封件安装空间，活塞销孔与连杆小头的配合间隙按照往复运动的热膨胀量做了预留，避免高温工况下出现抱缸故障。气缸体的外壁设计了均匀分布的散热鳍片，鳍片的厚度、间距根据迎风散热的气流流速做了优化，在高速飞行时迎面气流可以快速带走气缸燃烧产生的热量，不需要额外设置冷却水泵、散热管路等附属部件，降低整体结构复杂度。

从安装边界与尺寸配合来看，这套五缸星形结构的整体径向尺寸由五个气缸的长度加上中心曲柄腔的直径决定，轴向尺寸仅相当于单缸的长度加上前后端盖的厚度，相比同排量的直列五缸发动机，轴向安装长度缩短60%以上，非常适合前置螺旋桨的飞行器布局，曲轴的输出端直接连接螺旋桨桨毂，不需要额外设置过长的传动输出轴，减少动力传输过程中的损耗。中心曲柄腔的壳体采用了辐条式的支撑结构，五个气缸的安装法兰均匀分布在壳体的圆周方向，法兰面的连接螺栓孔位置做了等角度均分，确保每个气缸的安装定位精度一致，连杆运动的行程偏差控制在允许范围内。

在功能特性上，这类径向排布的星形发动机做功间隔角更小，五缸结构的做功间隔为144度曲轴转角，相比同缸数的直列发动机动力输出更加平顺，曲轴旋转的扭矩波动更小，不需要配备大质量的飞轮就可以实现稳定的动力输出，进一步降低动力单元的整体自重。同时由于所有气缸的进排气管路都可以集中布置在发动机的后侧，进排气歧管的结构更加简洁，维护时不需要拆解复杂的管路就可以完成火花塞、活塞环等易损件的更换，野外作业场景下的维护效率更高。

建模过程中需要重点关注的是连杆与曲柄销的运动配合关系，每根连杆的运动轨迹都需要做运动仿真验证，确保曲轴旋转全行程内，连杆大头与曲柄销的配合面保持足够的接触面积，连杆杆身不会与相邻的气缸安装座、其他连杆发生刮擦。活塞与气缸壁的配合间隙需要根据不同工况下的热膨胀系数做差异化设置，冷态下的间隙略大，热态工作时间隙保持在合理的密封区间，既避免漏气导致的动力损失，也防止活塞受热膨胀后出现拉缸故障。另外气缸散热鳍片的排布方向需要顺着迎风气流的流向设计，减少气流流经鳍片时的紊流阻力，提升散热效率的同时降低飞行过程中的空气阻力。
