曲柄滑块式蒸汽机传动结构三维设计

这套曲柄滑块结构的蒸汽机三维模型，完整还原了往复式蒸汽动力装置的核心传动逻辑，可直接用于教学演示、原理验证以及小型动力装置的结构参考。从实际应用场景来看，这类结构最早广泛应用于工业革命时期的工厂动力输出、机车牵引以及船舶推进系统，即便在当下，也是机械原理教学中讲解曲柄滑块运动转换、动力传递路径的典型案例，同时也能为小型余热回收蒸汽动力装置、科普类动力模型的设计提供结构参考。

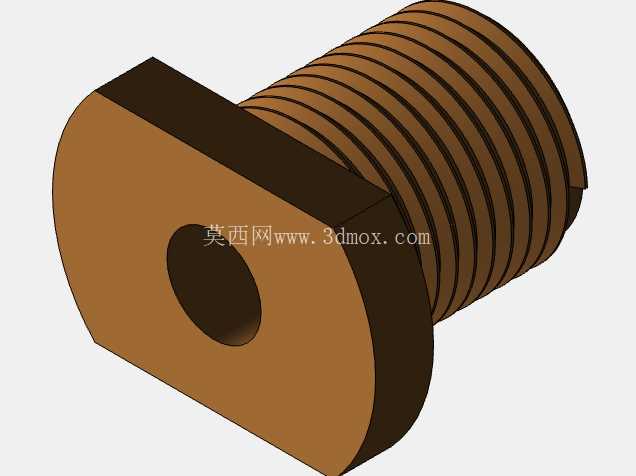

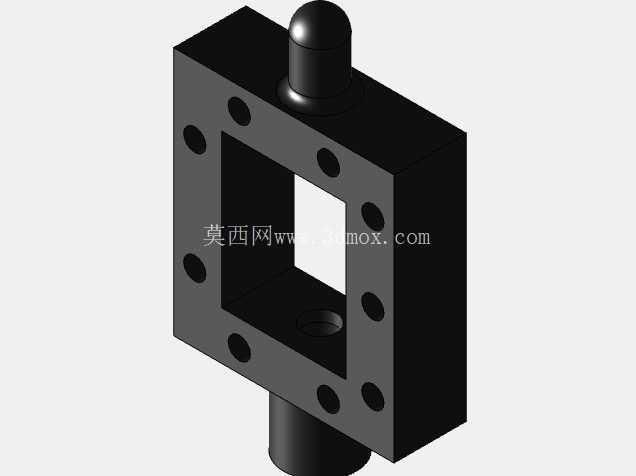

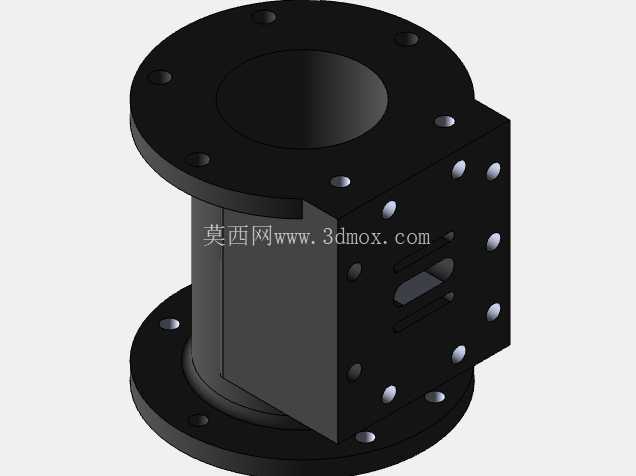

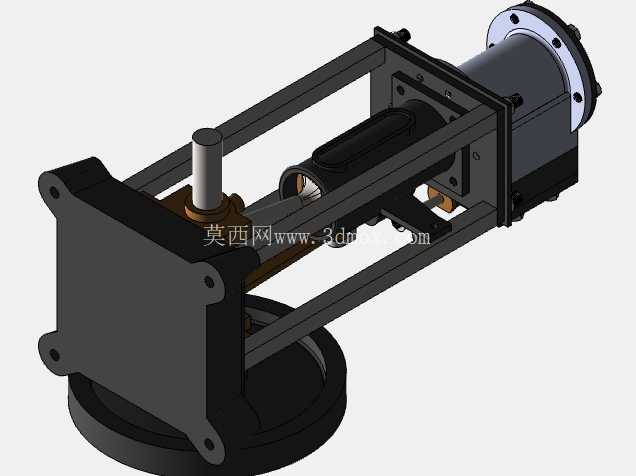

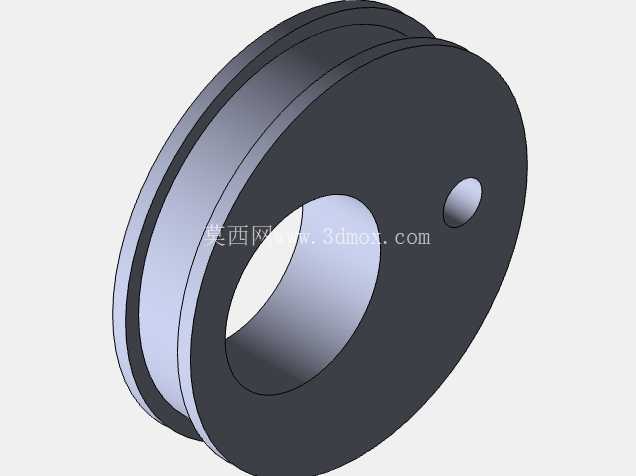

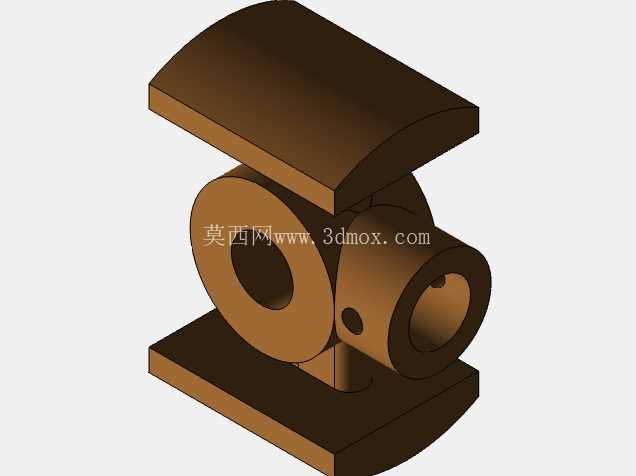

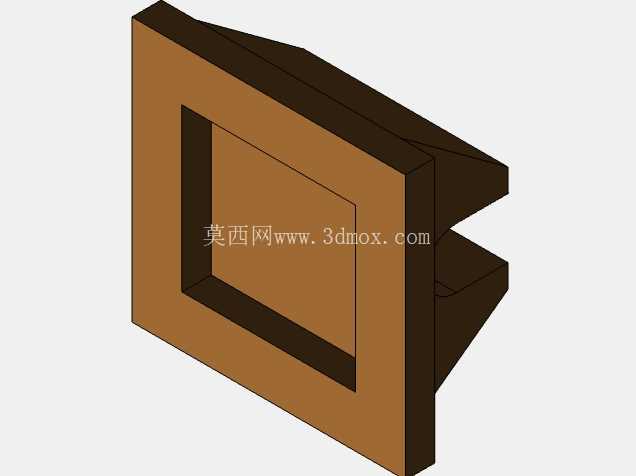

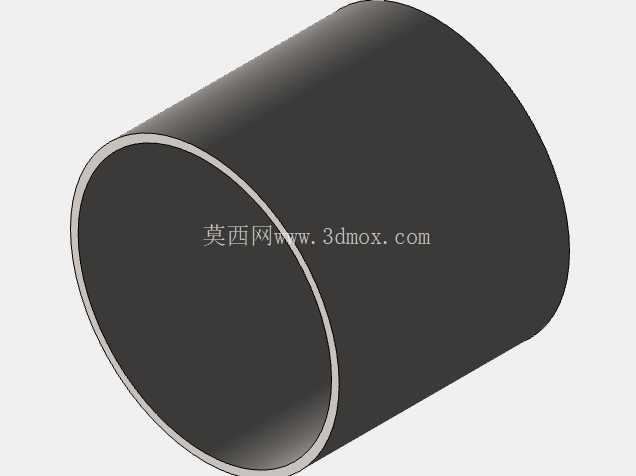

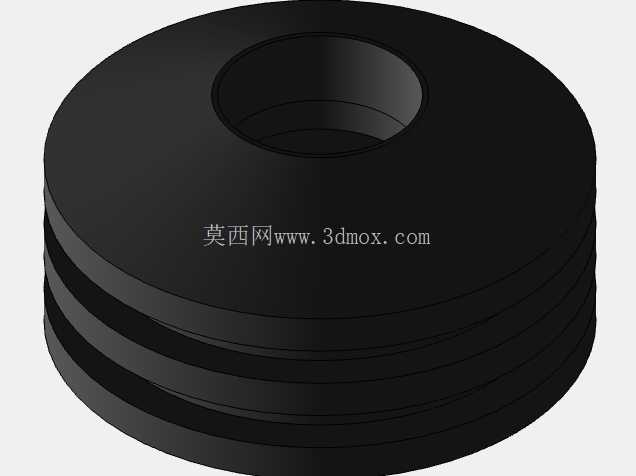

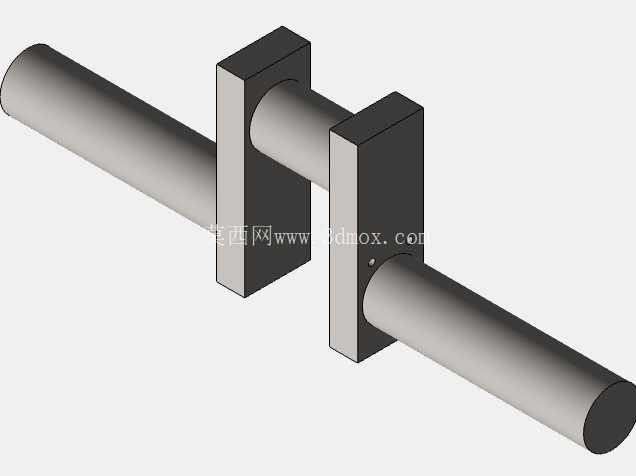

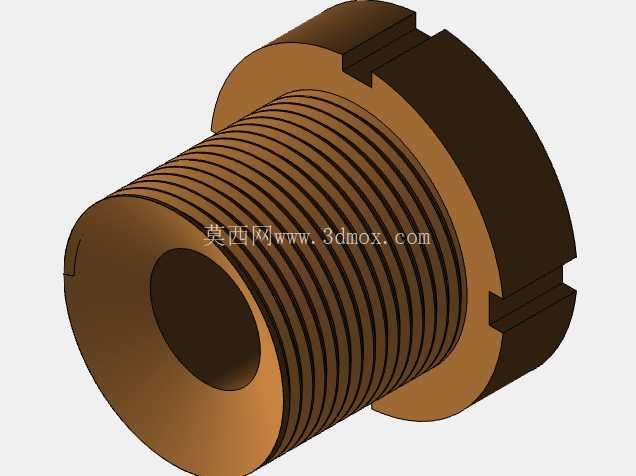

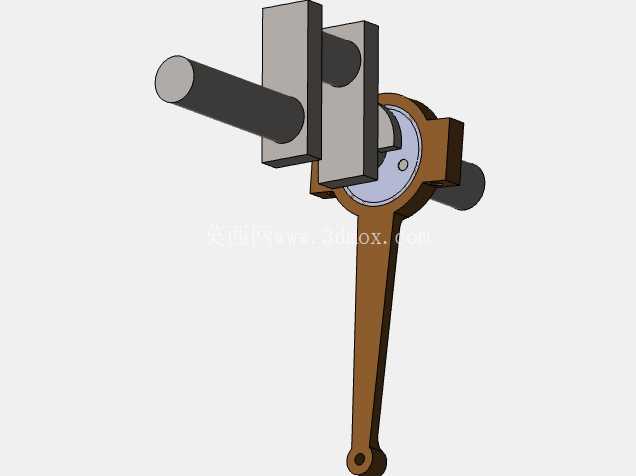

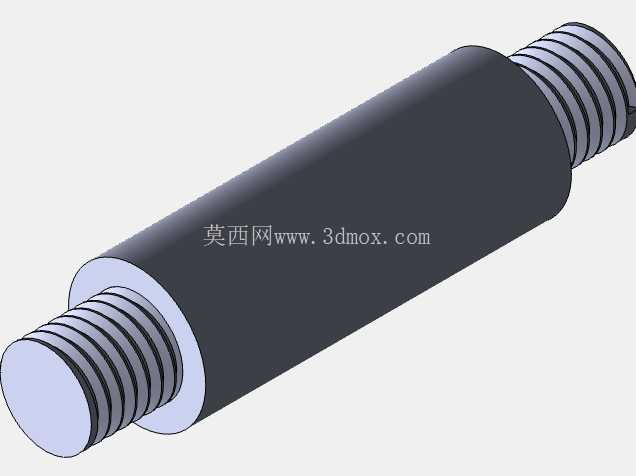

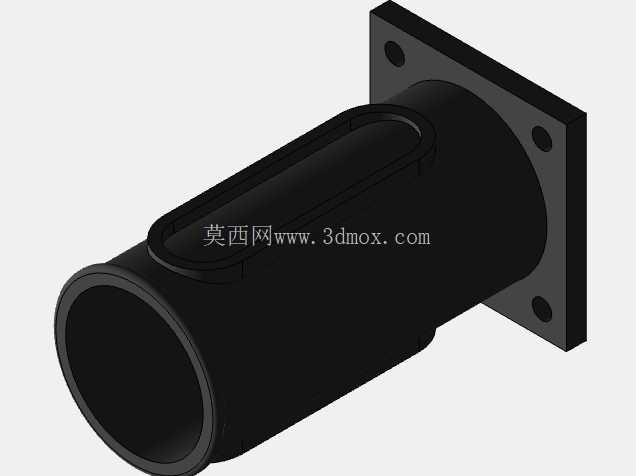

从功能特性来看，该结构完整实现了蒸汽压力能向旋转机械能的转换路径：蒸汽进入缸体后推动活塞做直线往复运动，通过活塞杆与十字头结构将直线动力传递至曲柄连杆机构，最终带动输出轴端的法兰盘输出旋转扭矩，整套传动链路没有冗余的传动环节，动力传递路径直接，能量损耗控制在较低水平。模型中完整包含了缸体组件、活塞连杆组、曲柄飞轮组、支撑机架以及输出连接法兰所有零件，各部件之间的装配约束完全按照实际设备的配合关系设置，运动副的间隙预留也符合常规机械设计的公差要求，可直接进行运动仿真验证，观察活塞行程、曲柄转角、输出轴转速之间的对应关系。

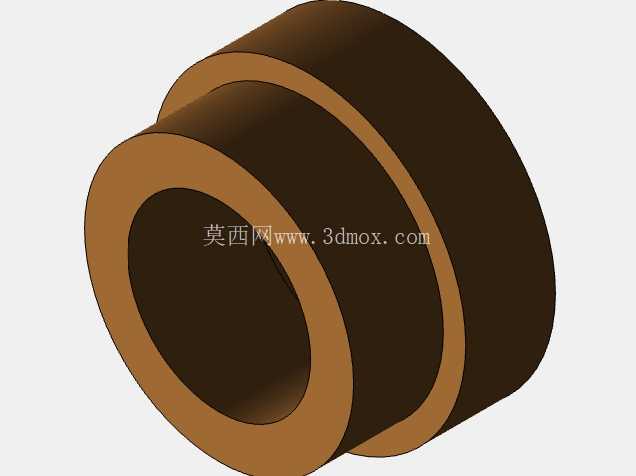

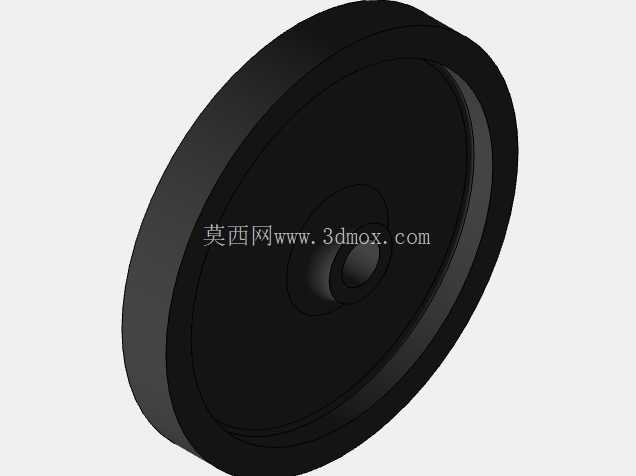

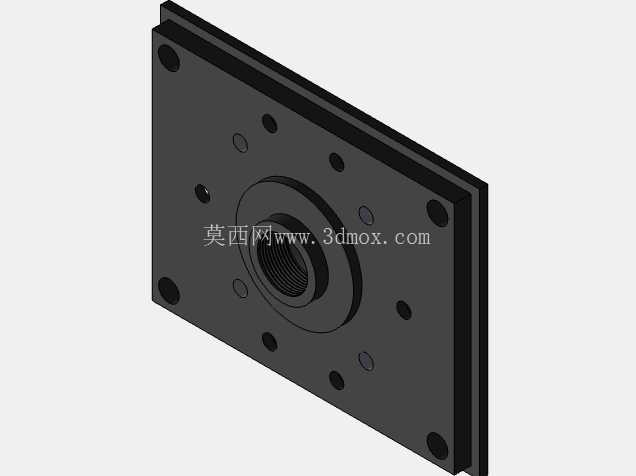

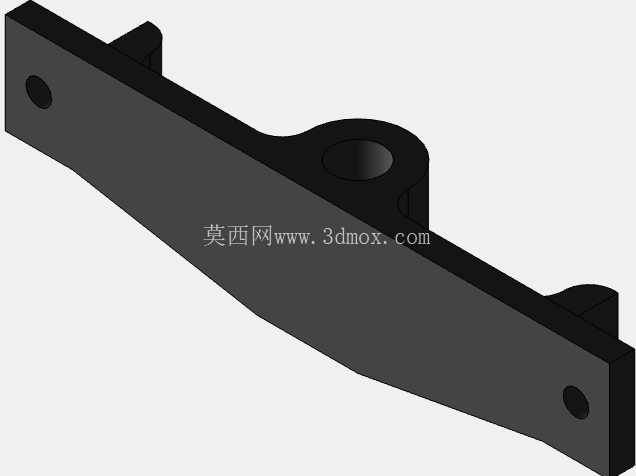

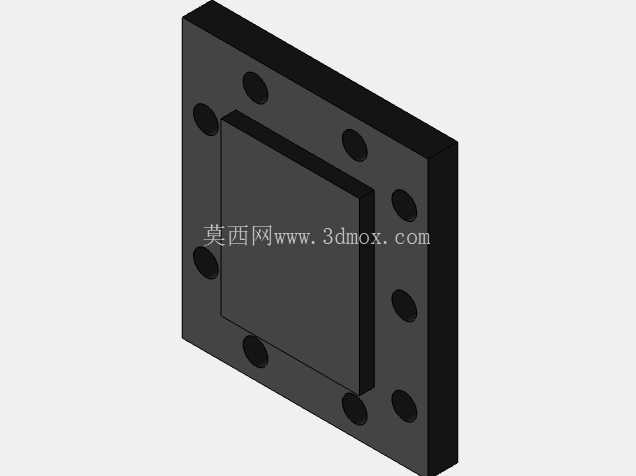

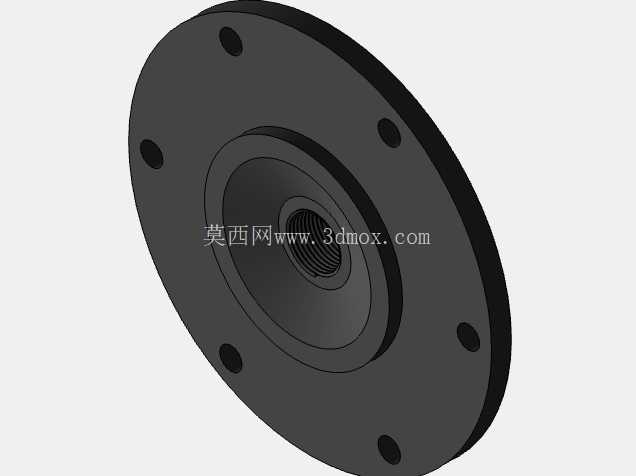

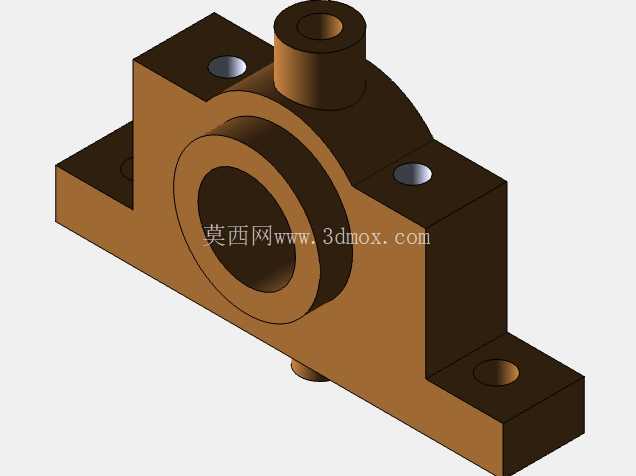

设计思路上，这套结构优先保证了传动的可靠性与拆装的便利性：支撑机架采用双侧梁式结构，两根平行的支撑梁将缸体与输出端轴承座刚性连接，既保证了整体结构的刚度，避免传动过程中出现机架形变导致的卡滞，也留出了足够的观察空间，能够直观看到连杆与曲柄的运动过程；输出端采用标准法兰连接结构，可直接匹配不同负载的连接接口，无需额外设计转接件；缸体与机架之间采用螺栓紧固连接，拆解维护时可单独拆卸缸体组件，无需拆解整个传动链路，符合实际设备的维护需求。飞轮设置在输出轴侧，利用自身转动惯量平衡曲柄滑块机构往复运动产生的惯性力，让输出扭矩更加平稳，避免出现死点卡顿的问题。

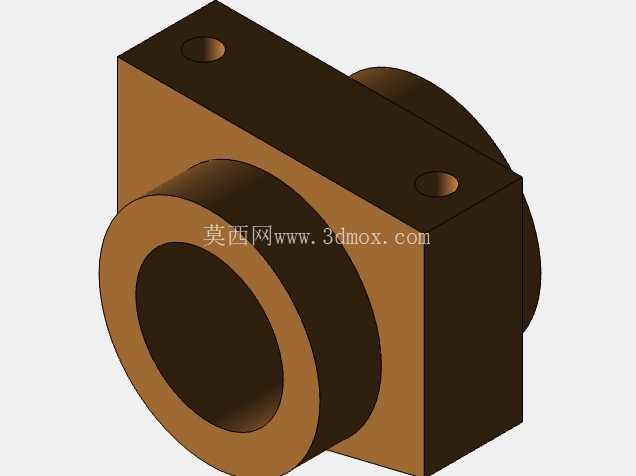

从安装边界与外形尺寸来看，整套结构的安装基准为底部的圆形安装底座，底座上预留了均匀分布的安装孔位，可直接通过螺栓固定在安装平台或者设备基座上，安装时需要保证输出轴的水平度，避免连杆运行过程中出现偏磨；整体结构的轴向长度以输出法兰端面到缸体尾端为最大边界，径向尺寸以飞轮的外圆直径为最大边界，机架两侧的支撑梁没有超出飞轮的径向范围，安装时不需要额外预留侧面的操作空间，整体占用空间紧凑。各运动部件之间预留了足够的安全间隙，活塞与缸体之间的配合间隙、连杆与曲柄销的转动间隙、曲柄与机架的运动间隙都按照实际运行的热膨胀量预留，避免运行过程中因为热胀出现部件干涉。

对于结构设计从业者来说，这套模型可以直接作为曲柄滑块机构设计的参考模板，其中的支撑结构刚度设计、运动副间隙设置、飞轮惯量匹配思路都可以直接复用到同类往复式动力装置、冲压设备、往复泵的结构设计中；对于教学场景来说，完整的零件拆分与装配关系能够帮助学习者快速理解蒸汽动力的转换原理，以及曲柄滑块机构的运动特性，比平面原理图更加直观，能够清晰展示不同曲柄转角下活塞的位置变化、连杆的受力角度变化。
