三公斤便携烹饪燃气瓜罐结构设计

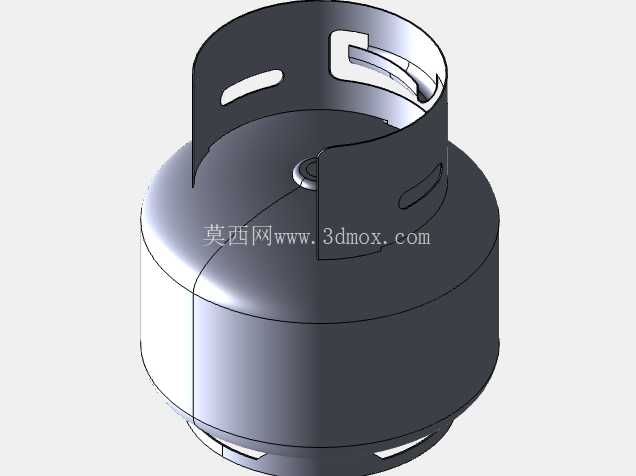

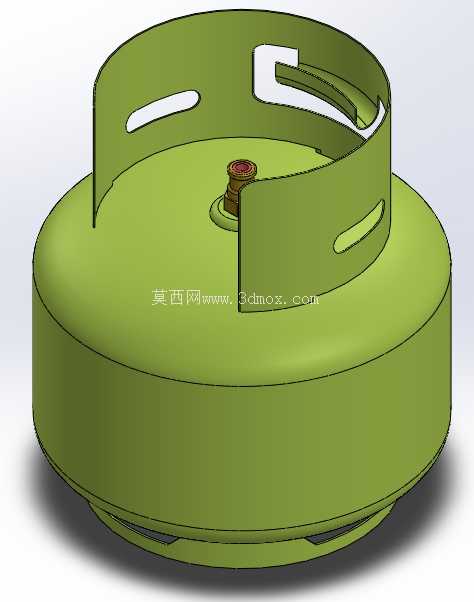

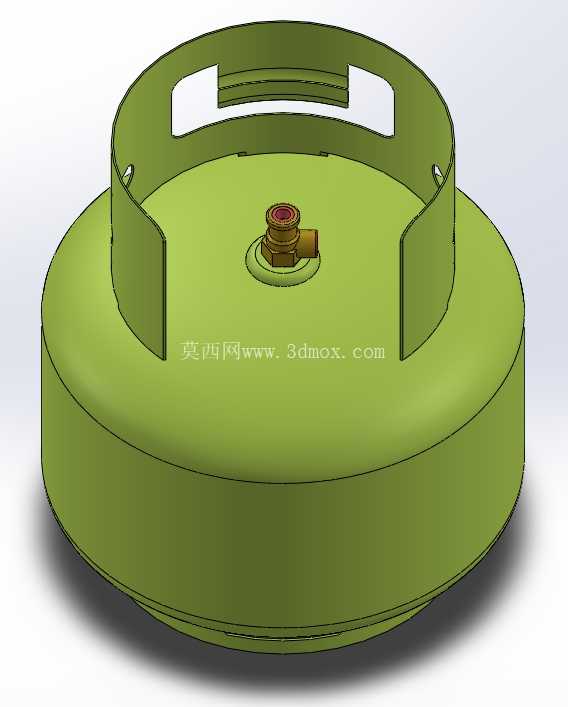

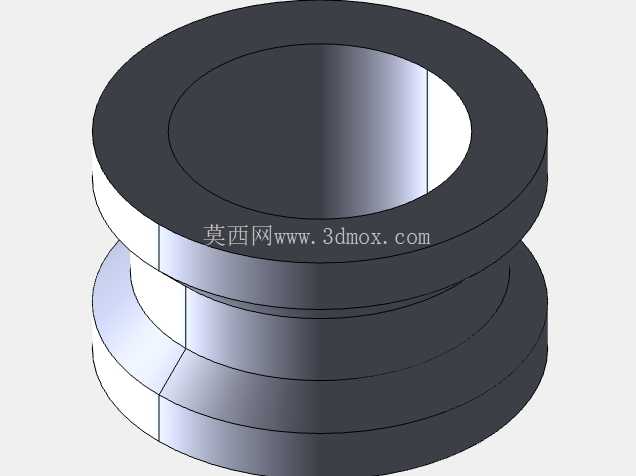

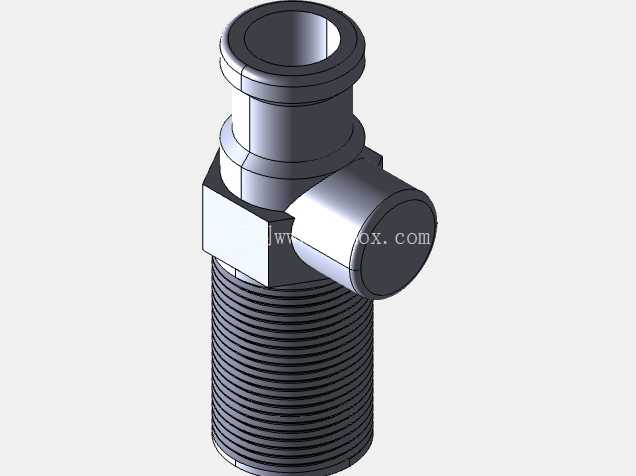

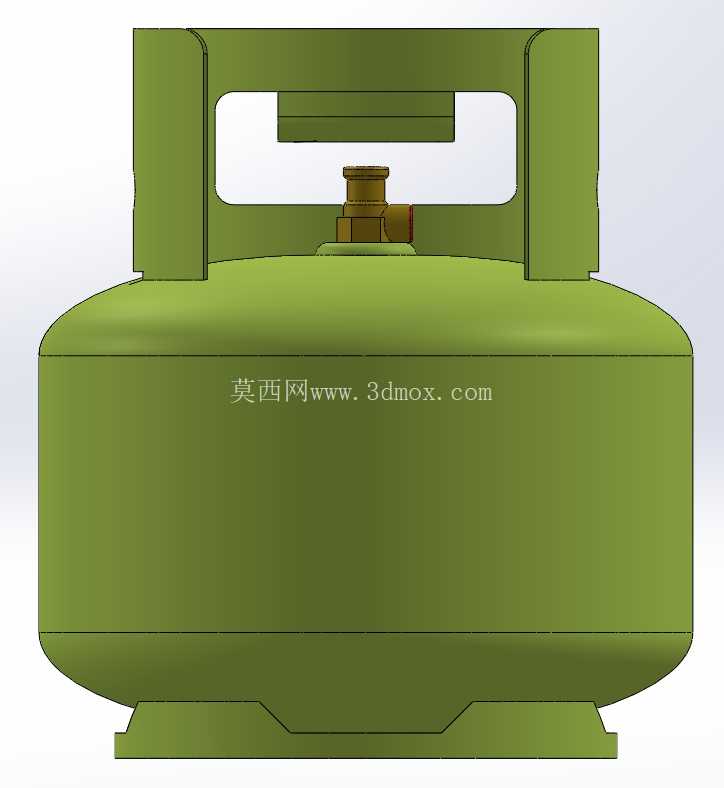

这款三公斤容量的扁形燃气瓜罐，主要面向户外流动烹饪、临时餐饮摊点、小型户外作业场景的燃气供给需求，区别于常规立式液化气罐，扁圆形的罐体结构在放置时重心更低，在非固定的临时使用场景下，抗侧翻能力远高于同容量立式罐体，适配户外不平整地面的放置需求。从结构设计逻辑来看，罐体采用上下封头冲压拼合的成型工艺，整体壁厚均匀过渡，在满足低压燃气存储承压要求的前提下，尽可能压缩罐体整体高度，搭配顶部一体式冲压成型的护圈结构，护圈上开设的两个对称矩形镂空，既可以作为搬运提手使用，在罐体堆叠运输时也能为顶部阀门留出足够防护空间，避免运输过程中磕碰导致阀门变形漏气。阀门组件布置在罐体顶面中心位置，采用侧向出气的角阀结构，安装位置低于护圈顶面高度，即使罐体顶面受到垂直方向的冲击载荷，载荷会先由护圈承受，不会直接作用在阀门本体上，大幅降低使用过程中阀门损坏的概率。护圈与罐体的连接采用多点铆接固定，连接点位均匀分布在护圈底部圆周方向，避免焊接带来的罐体局部应力集中问题，同时也便于后期护圈损坏后的更换维护。从安装边界来看，罐体整体外径控制在常规家用单眼灶具的支撑圈适配范围内，放置在普通台式灶具上不需要额外加装转接底座，出气接口采用通用民用液化气接口规格，可直接匹配市面常见的燃气减压阀、橡胶燃气管，不需要定制专用连接件。罐体底部做了微凸的环形支撑边，环形边的平面度控制在合理公差范围内，放置在平整台面上不会出现晃动，同时环形支撑边与罐体底面留出的空隙，可避免罐体底面直接与地面接触，减少地面潮气对罐体底部的锈蚀影响。在功能设计上，罐体额定存储容量对应三公斤液化石油气，充装量严格控制在容积的85%安全线以内，预留足够的气相空间，避免环境温度升高时罐内压力骤升带来的安全隐患。护圈的提手镂空边缘做了卷边处理，人工搬运时不会割伤手部，镂空尺寸适配成年人手掌宽度，单人即可完成短距离搬运转移。罐体表面的涂装采用防锈附着力强的涂层，涂层均匀覆盖整个罐体金属表面，包括护圈与罐体连接的缝隙位置，避免长期使用过程中出现锈蚀点。在实际应用中，这类扁形燃气罐特别适合流动小吃摊、户外露营、应急救灾临时供餐场景使用，相比大容量立式气罐，它的自重更轻，搬运灵活性更高，扁形结构在狭小的操作空间内占用的竖向空间更小，比如放在流动餐车的操作台下方时，不会过多挤占储物空间。设计过程中针对罐体的承压能力做了充分的结构校核，上下封头的冲压弧度经过优化，在相同壁厚条件下，圆弧过渡的封头结构比平盖结构承压能力提升40%以上，同时减少了冲压成型过程中的材料拉伸变薄问题，保证罐体各个位置的壁厚都能满足承压安全要求。阀门安装座与罐体顶面采用焊接固定，焊接位置做了一圈凸起的加强筋，分散阀门安装和使用过程中产生的应力，避免长期使用后焊接位置出现疲劳裂纹。罐体上没有多余的外置突出部件，整体外轮廓光滑，在批量运输过程中可以多层堆叠，堆叠时上层罐体的底部环形支撑边刚好卡入下层罐体的护圈内圈，不会出现滑动移位，提升运输装载效率。针对日常使用中容易出现的磕碰问题，护圈的高度设计经过反复验证，既能够完全覆盖阀门的突出高度，又不会因为过高导致罐体整体重心上移，平衡了防护性能和放置稳定性的需求。
