带角钢交叉支撑的地面光伏支架结构

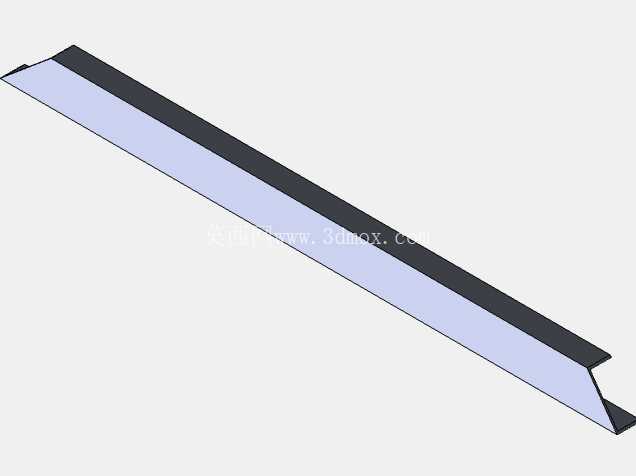

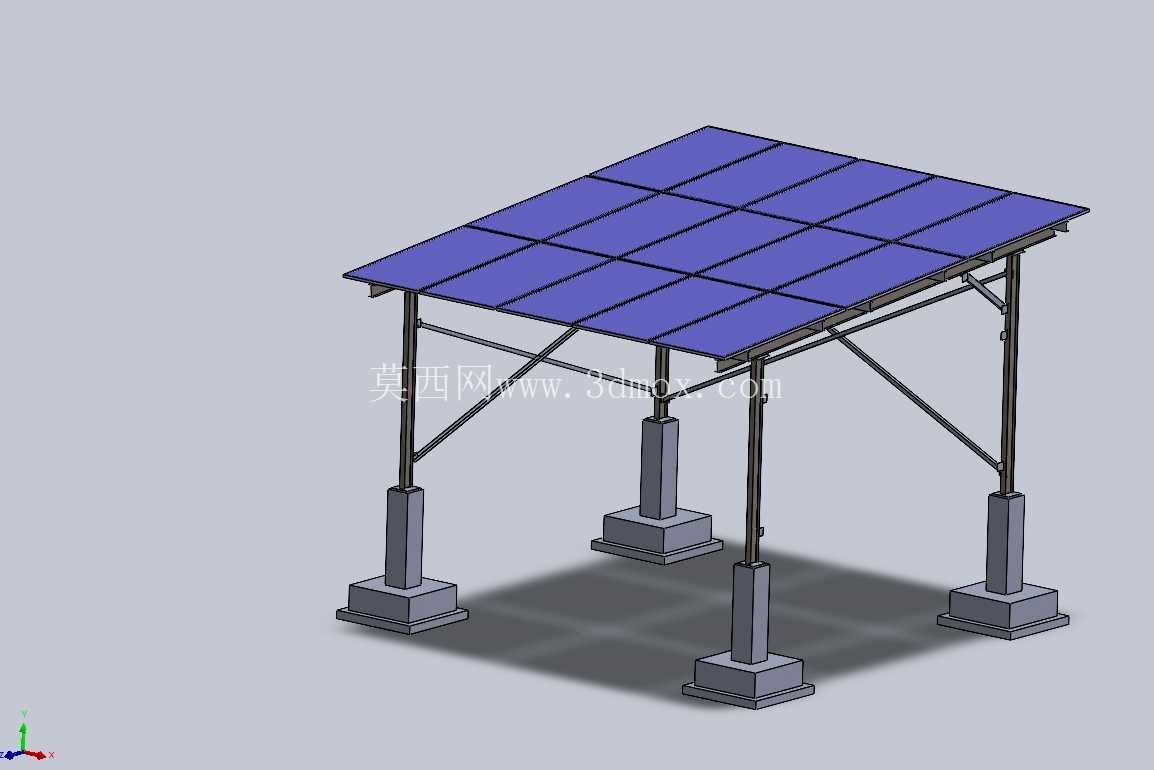

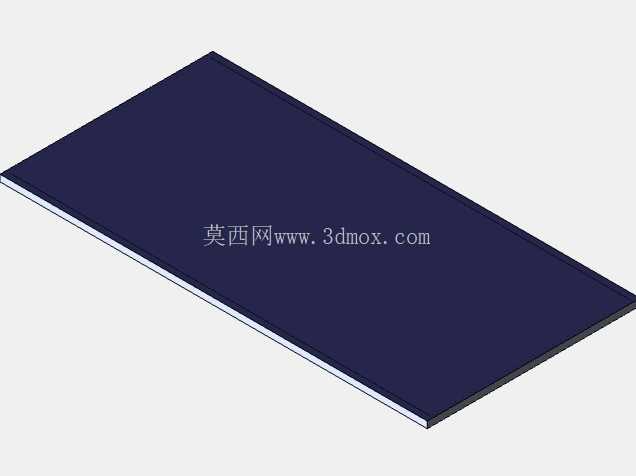

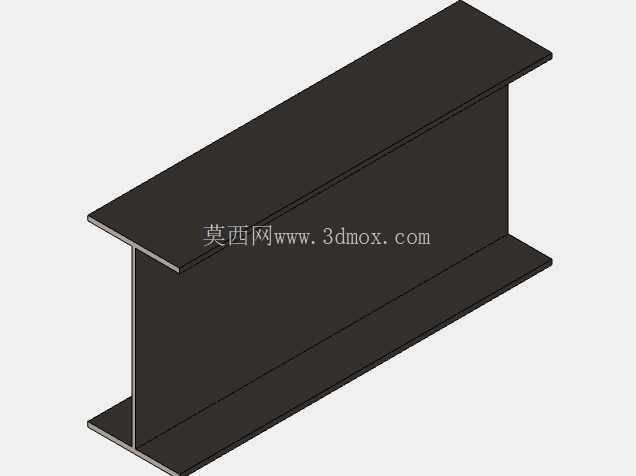

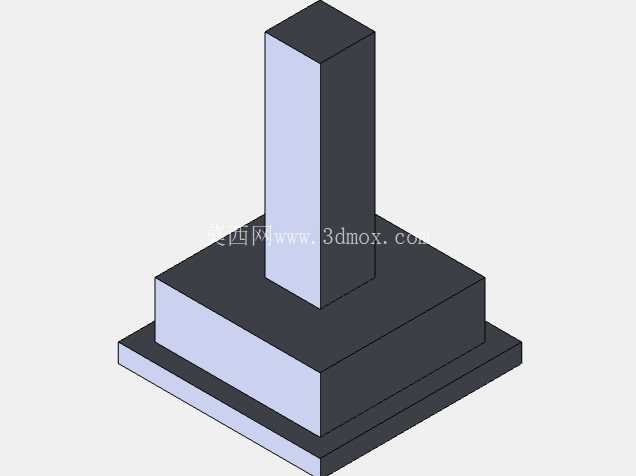

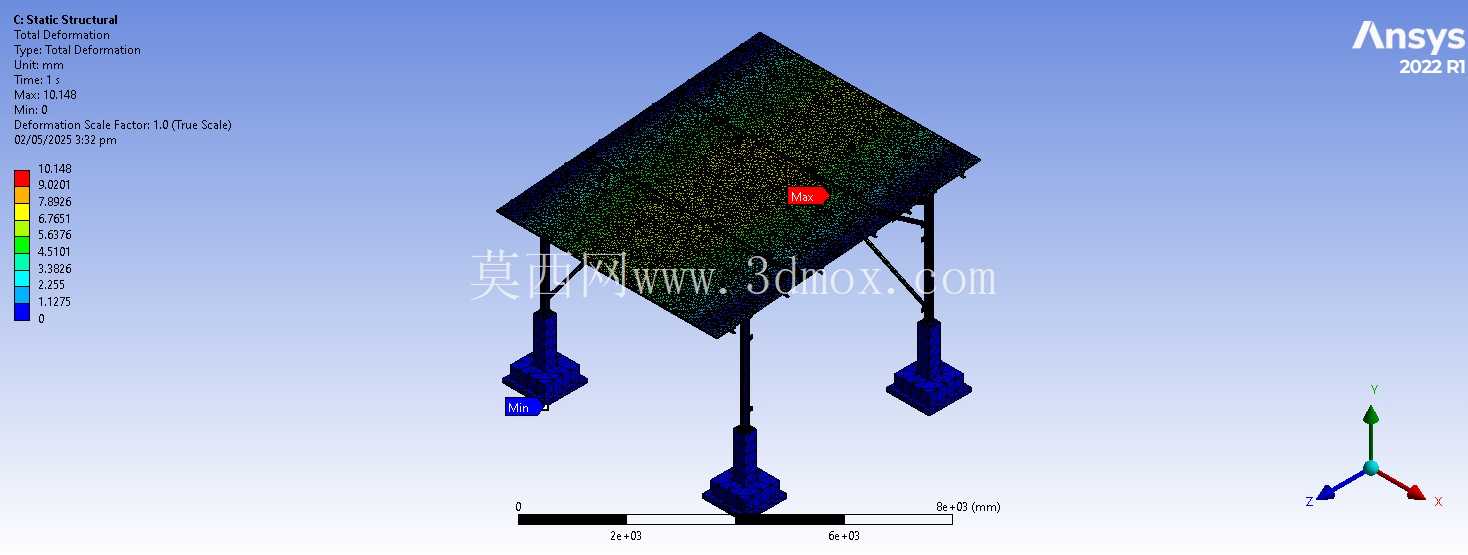

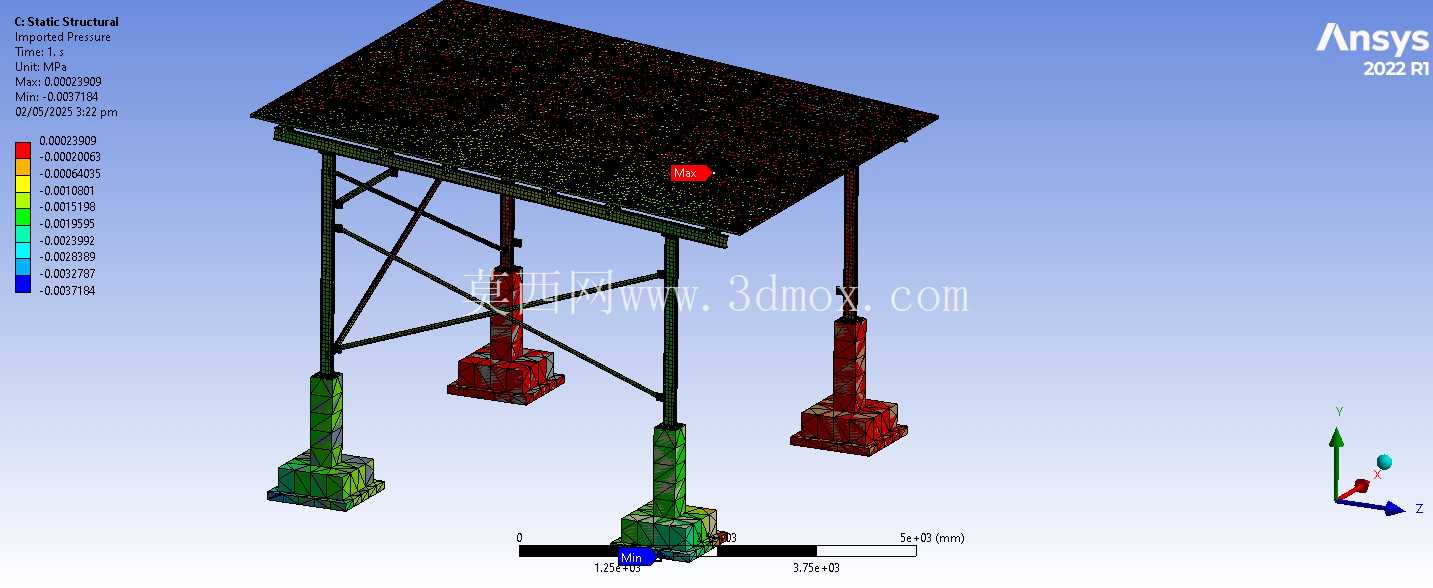

这套光伏支架结构主要面向分布式地面光伏电站场景，适配户用离网发电、小型工商业并网光伏系统的安装需求，可在开阔平地、乡村院落、厂区闲置空地等场景完成光伏组件的固定架设，为组件提供稳定的支撑载体，保障光伏板长期处于合适的受光倾角，最大化接收太阳辐射提升发电效率。整套结构采用六立柱支撑布局，每根立柱底部搭配独立混凝土配重基础，无需大面积开挖浇筑混凝土地面，对安装场地的地质条件适应性更强，在土质松软的平地、硬化水泥地面都可通过调整基础配重完成安装，大幅降低现场施工的土建成本与作业周期。支架的核心受力强化设计采用角钢交叉支撑结构，斜向布置的角钢件在相邻立柱之间形成三角形稳定受力单元，可有效抵消户外强风天气下组件表面承受的水平风荷载，避免支架出现侧向晃动、立柱失稳变形的问题，同时也能分散冬季积雪覆盖在组件表面产生的竖向静载荷，提升整套结构的抗风雪能力，适配多数温带、亚热带区域的户外气候使用要求。光伏组件安装面采用矩形排布的檩条结构，可整齐铺设16块常规尺寸的晶硅光伏组件，组件排布间隙预留了足够的散热空间，避免组件工作时热量堆积降低发电效率，同时也方便后期运维人员对单块组件进行更换、清洁作业。立柱采用方形型钢材质，表面做热浸镀锌防腐处理，可长期耐受户外雨水、紫外线带来的腐蚀，结构设计寿命可匹配光伏组件25年以上的使用周期。安装边界方面，整套支架的组件安装面离地高度预留了充足的下部空间，可满足支架下方临时堆放物料、停放小型车辆、种植耐阴作物的需求，不会造成场地空间的浪费；支架的倾角设计参考了中纬度地区的最佳太阳高度角，无需额外调整即可获得较高的年发电小时数，若用于不同纬度区域，也可通过调整立柱的相对高度快速改变组件安装倾角，适配不同区域的光照条件。整套结构的连接节点均采用标准紧固件装配，所有零部件均可在工厂预制完成后运输到现场进行螺栓组装，无需现场焊接作业，普通安装工人借助常规扳手工具即可完成整套支架的搭建，大幅降低现场施工的技术门槛与人工成本。从结构受力逻辑来看，交叉角钢支撑的布置位置避开了组件下方的主要通行空间，不会对支架下方的空间利用造成干涉，同时支撑件与立柱、顶部檩条的连接点均设置在结构受力的关键节点位置，可将外部载荷快速传递到每根立柱再分散到混凝土基础上，避免局部应力集中造成结构件疲劳损坏。顶部檩条与组件的连接位置预留了长条形调节孔，可适配不同安装孔位的常规光伏组件，无需针对特定品牌的组件重新加工檩条孔位，提升了支架的通用适配性。混凝土基础采用上窄下宽的梯台结构，自身配重可提供足够的抗拔力，应对极端大风天气下支架向上的吸力，同时基础顶面设置的预埋钢板与立柱底部法兰通过螺栓连接，安装时可快速调整立柱的垂直度，保障整套支架的安装精度，避免立柱倾斜带来的额外受力。
