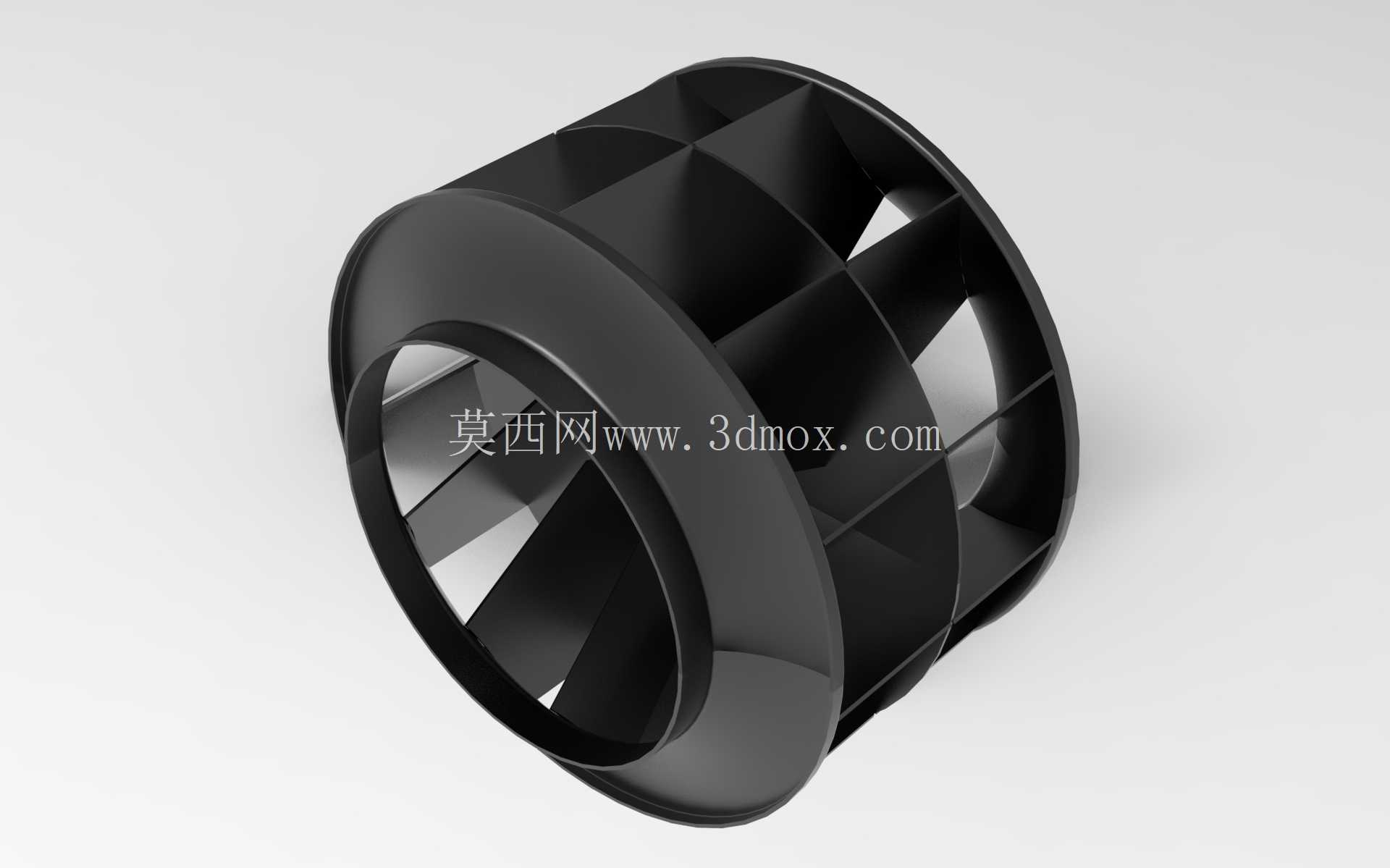

暖通空调离心式多翼风轮结构设计

这款离心式多翼风轮主要适配商用及民用暖通空调系统的室内送风单元，也可用于新风换气机、空气净化设备的内置送风模块，在吊顶式空调内机、立式柜机、管道式新风机组中都能见到同结构部件的应用，核心作用是通过高速旋转产生的离心力加速气流，在蜗壳的导流作用下形成稳定风压，将经过温湿度处理的空气输送到指定送风区域，同时兼顾设备运行时的动平衡表现，降低送风过程中的气动噪声。从结构设计逻辑来看，风轮采用前向多翼式叶片布局，叶片沿轮毂周向均匀排布，叶片型线采用圆弧过渡设计，这种设计能够在相同转速下获得更高的风压系数，相比普通轴流风轮更适合需要克服管道阻力、滤网阻力的送风场景，叶片与前后端盖采用一体化连接结构，避免了拼接结构带来的连接间隙，减少气流在叶轮内部的涡流损耗，同时提升整体结构强度，适配长期连续运转的工况需求。风轮的中心安装孔采用标准轴径匹配设计，安装端面预留了与电机轴配合的定位台阶，安装时可直接与单相异步电机或者直流无刷电机的输出轴配合，通过轴端锁紧装置即可完成固定，不需要额外设计转接法兰，安装边界上，风轮的外径尺寸适配常规空调蜗壳的内部流道间隙，风轮轴向宽度与蜗壳的进风口宽度匹配，安装后叶片外缘与蜗壳内壁保留均匀的间隙，既避免运转时出现刮蹭，也能减少间隙处的气流回流损失。在实际选型匹配过程中，需要重点关注风轮的动平衡等级，这款风轮在结构设计时就对叶片的周向分布角度、单叶片重量一致性做了约束，能够满足G6.3级的动平衡要求，运转时不会出现明显的振动传递，避免带动空调壳体产生共振噪声。叶片的前缘做了小圆角钝化处理，能够降低气流切入叶片时的摩擦噪声，后缘则采用等厚收尾设计，减少气流脱离叶片时的尾迹涡流，这一细节设计能够让送风时的气动噪声降低2-3分贝，提升终端使用场景的舒适度。风轮的进风端采用大直径内凹导流口设计，能够引导轴向进入的气流平滑转向进入叶片流道，避免气流在进风位置出现急转弯带来的阻力损失，提升风轮的实际送风效率，在相同电机功率下能够获得更大的送风量。从材料应用角度，这类风轮一般采用抗静电ABS或者改性PP材料注塑成型，材料本身具备一定的韧性，在高速运转时如果有细小颗粒物进入流道，也不会出现叶片碎裂的情况，同时材料的耐温范围能够覆盖暖通空调常规的送风温度区间，不会因为长期接触冷热空气出现变形老化。在三维建模过程中，需要重点控制叶片的型线精度，每一片叶片的曲率偏差需要控制在0.1mm以内，周向排布的角度偏差不超过0.5度，否则会直接影响风轮的动平衡表现，同时前后端盖与叶片的连接位置需要做圆角过渡，避免应力集中，提升结构的抗疲劳强度，适配长期启停、变速运转的使用场景。安装尺寸的匹配上，除了中心轴孔的配合公差，还要注意风轮的轴向定位尺寸，确保安装后风轮的进风端与蜗壳进风口的同轴度偏差在允许范围内，否则会出现进风不均、局部涡流的问题，直接影响送风效率和噪声表现。在实际设备调试中，这类风轮的转速适配范围一般在每分钟800转到1500转之间，不同转速下对应的风压、风量参数会呈现线性变化，设计选型时可以根据系统需要的送风量、管道阻力损失来匹配对应的电机转速，不需要额外修改风轮的结构参数。
