船舶椭圆形快开式人孔结构设计

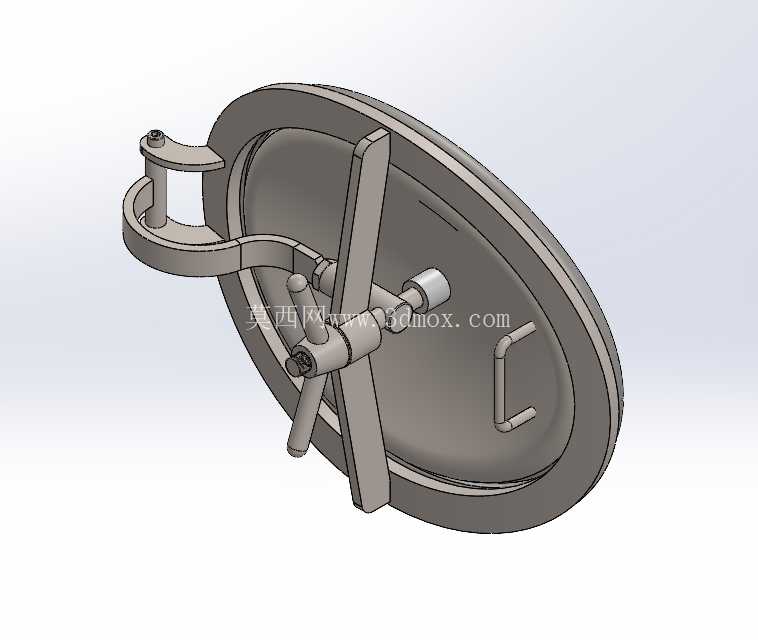

在船舶舱室、承压罐体以及密闭储槽的结构设计中，人孔是运维人员进入设备内部开展检修、清理、探伤作业的必备通道结构，这款椭圆形人孔的设计，首先围绕船舶舱壁的曲面安装特性做了适配——不同于圆形人孔对安装平面度的高要求，椭圆轮廓能够更好贴合船体舷侧、双层底舱、液货舱的弧形壁面，减少安装时的补强板裁切工作量，同时椭圆长轴沿人员进出方向布置，在相同开孔投影面积下能给作业人员留出更充裕的侧身通行空间，避免携带工具进出时发生磕碰。从结构功能来看，这套人孔采用了侧铰接搭配中央压紧机构的快开形式，铰接臂设置在椭圆轮廓的短轴侧，开启时盖板可绕铰接轴向外翻转至120度以上，不会占用舱壁外侧过多的操作空间，铰接位置自带耐磨衬套，长期受舱内潮湿盐雾环境影响也不会出现卡滞，铰接座与舱壁的连接采用全焊透结构，能承受舱内液体晃动带来的交变载荷，不会在船舶航行的振动工况下出现焊缝开裂。中央的压紧操作机构采用十字形压杆配合多组压块的设计，转动手轮时可同步带动周向分布的压爪压紧盖板边缘的密封胶条，相比传统的螺栓紧固式人孔，无需逐个拧动螺母，单人在1分钟内即可完成开启或锁紧操作，大幅提升密闭空间作业的进出效率，压杆的力臂长度经过匹配计算，操作人员仅需施加常规手动作用力即可达到密封所需的压紧力，不会出现胶条压合不均导致的渗漏问题。盖板内侧设置的U型扶手，一方面是人员进出舱室时的抓扶点位，另一方面可在盖板开启后作为临时限位结构，抵靠在舱壁上避免风浪导致盖板突然回转伤人，盖板本体采用带加强筋的冲压结构，在保证承压能力的前提下尽可能降低整体重量，避免盖板过重导致开启费力、铰接臂过载变形。设计过程中首先明确了安装边界条件：人孔的椭圆长轴尺寸适配常规成年人肩宽通行需求，短轴尺寸满足舱壁开孔的强度补强要求，安装法兰的螺栓孔位沿椭圆周向均匀分布，孔位间距符合船用附件的通用安装规范，可直接替换同规格的老旧人孔产品，无需对原有舱壁开孔做二次修改。密封结构采用嵌入式梯形胶条槽设计，胶条安装后不会因盖板反复开合出现移位，胶条压缩量控制在合理区间，既保证0.1MPa级别的舱内气密要求，又不会因压缩量过大导致胶条过早老化失效。考虑到船舶液货舱、压载水舱的使用场景，人孔所有外露金属构件的边角都做了圆弧倒钝处理，避免人员操作时被锐边划伤，铰接位置还设置了可注油的润滑点，日常运维时可定期加注润滑脂，消除盐雾腐蚀带来的转动阻力。在安装适配性上，这套人孔的法兰背面预留了密封焊的坡口，与舱壁焊接完成后可在法兰内侧做一圈密封焊，消除法兰与舱壁之间的缝隙，避免积液积存导致的缝隙腐蚀，盖板与法兰的配合面设置了定位止口，关闭时可自动对中，不会出现压块错位导致的密封失效问题。不同于陆用罐体的人孔设计，这款结构专门针对船舶的横摇、纵摇工况做了防松设计，压紧手轮位置自带自锁结构，船舶航行过程中不会因振动导致压紧机构松脱，即使在舱内带压的工况下，锁紧机构也能承受内部压力的反向推力，不会出现盖板意外弹开的安全隐患。从三维建模的角度来看，整个结构的装配关系完全按照实际生产工艺搭建，铰接臂的转动行程、压块的开合轨迹都做了运动干涉校验，确保实际加工装配后不会出现运动卡滞，所有钣金件的折弯半径、焊接件的焊脚尺寸都符合船用结构件的加工规范，可直接导出工程图用于生产下料。
