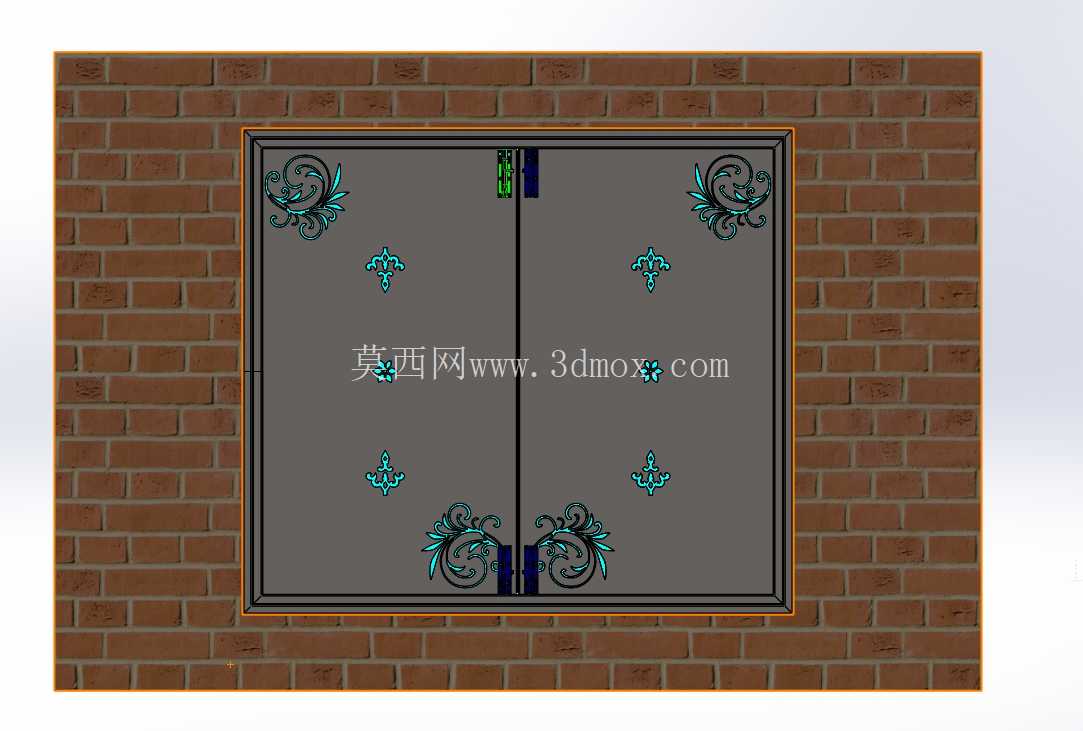

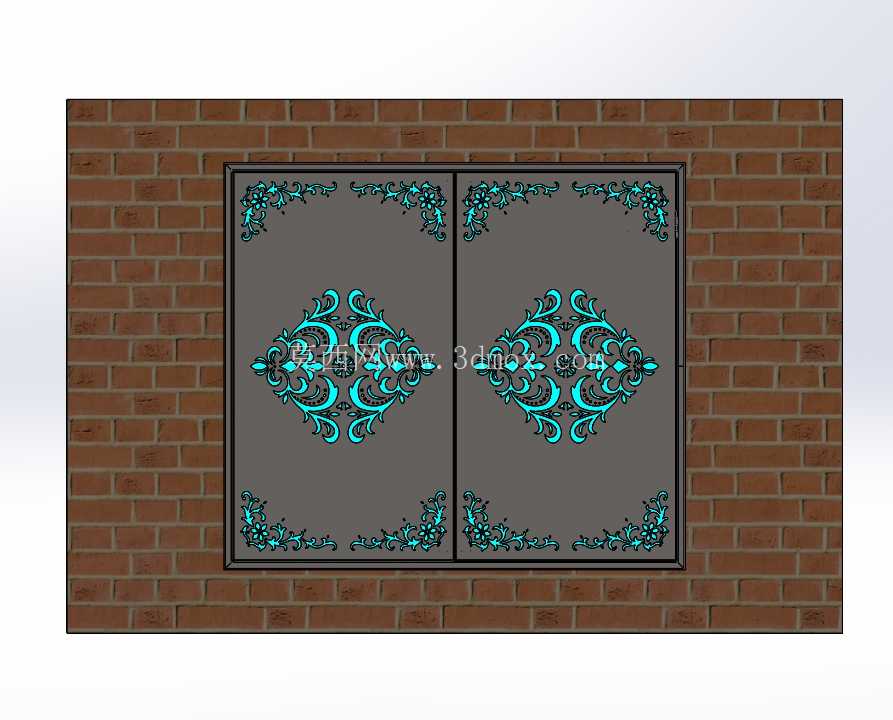

双扇推拉式建筑外窗结构设计方案

在民用住宅、商用楼宇的外立面围护结构设计中，窗体作为衔接室内外空间的核心构件，需要同时兼顾采光通风、密封隔音、结构耐久与安装适配性多维度要求，本次设计的双扇推拉式外窗结构，正是针对常规住宅外窗安装场景优化的成熟结构方案。从实际应用场景来看，这类窗体普遍适配于砖混结构、框架剪力墙结构的住宅外墙预留洞口，常规安装洞口的宽度边界控制在1200mm至1800mm区间，高度边界适配900mm至1500mm的常规窗台预留尺寸，能够覆盖绝大多数刚需户型的卧室、客厅外窗安装需求，也可适配小型办公空间的侧窗安装场景。

设计过程中首先考虑的是推拉工况的顺畅性，窗体上下轨道采用等截面限位结构，上轨道预留2mm的侧向活动间隙，避免窗扇推拉过程中出现卡滞，下轨道设置凸起的挡水边结构，高度控制在8mm，既能够阻挡室外雨水顺着窗台下沿渗入室内，又不会形成过高的台阶影响日常清洁打理。窗扇的框体采用等壁厚的空腔结构，主受力边壁厚设置为1.4mm，非受力边壁厚不小于1.2mm，在保证整体抗风压强度满足沿海地区六级风荷载要求的前提下，尽可能降低框体自身重量，减少推拉操作的施力需求。两块玻璃扇的搭接位置设置重叠密封边，搭接量控制在30mm，搭配嵌入式的密封胶条，关闭状态下能够形成连续的密封界面，有效阻隔室外粉尘与噪音传入室内，胶条采用可更换的卡槽式安装结构，长期使用出现老化收缩时，无需拆解整窗即可完成胶条更换，降低后期维护成本。

从安装边界来看，窗体的外框四周预留了15mm的安装调节间隙，现场安装时可以通过木楔微调窗体的水平度与垂直度，调整完成后采用膨胀螺栓固定外框，固定点间距控制在400mm以内，窗体边角位置的固定点距离端部不大于150mm，避免长期使用出现框体变形。窗扇与外框的配合间隙控制在3mm，既保证推拉活动的顺畅度，又不会因为间隙过大导致密封性能下降。窗体的把手设置在窗扇侧边居中位置，高度距离窗扇下沿700mm，符合成年人站立操作的施力高度，不需要过度抬臂或者弯腰即可完成窗扇的锁止与开启操作。

结构设计阶段还充分考虑了不同使用场景的适配性，比如针对低楼层用户的防盗需求，窗扇的轨道端部设置了可拆装的限位块，能够将窗扇的最大开启量控制在100mm以内，既不影响通风需求，又能避免儿童攀爬出现意外；针对高楼层的抗风需求，窗扇的玻璃镶嵌槽深度设置为15mm，玻璃安装完成后采用密封胶连续打胶固定，配合外侧的压条结构，能够避免强风天气下玻璃出现松动脱落。整个窗体的零部件全部采用模块化设计，外框、窗扇、密封胶条、滑轮、锁具都可以单独拆解更换，生产阶段可以实现标准化批量加工，现场安装不需要复杂的专用工具，普通安装工人经过简单培训即可完成整窗的装配调试，后期使用过程中如果单个零部件出现损坏，不需要更换整窗，只需要更换对应配件即可，大幅降低全生命周期的使用成本。另外在排水设计上，下轨道的外侧每隔600mm设置一个直径6mm的排水孔，排水孔朝向室外侧设置向下的倾斜角度，避免雨水倒灌，排水孔位置配备防虫网罩，防止室外蚊虫通过排水孔进入室内。
