单缸内燃机曲柄活塞机构装配结构

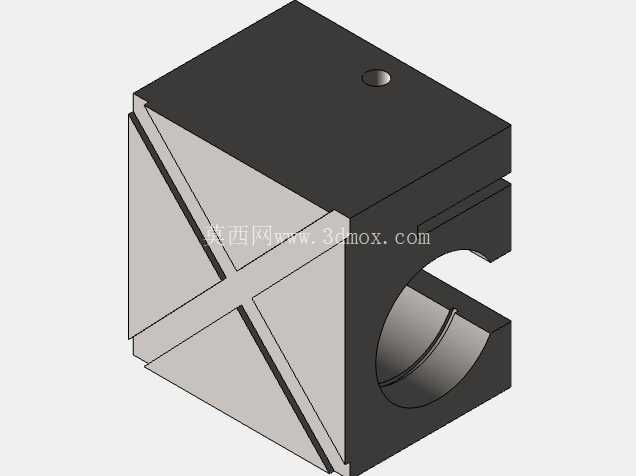

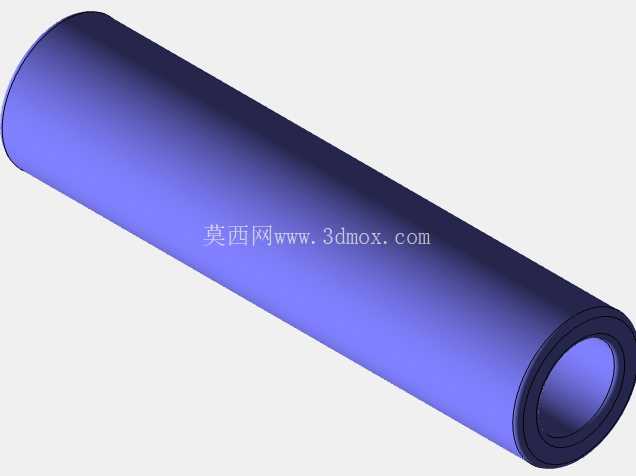

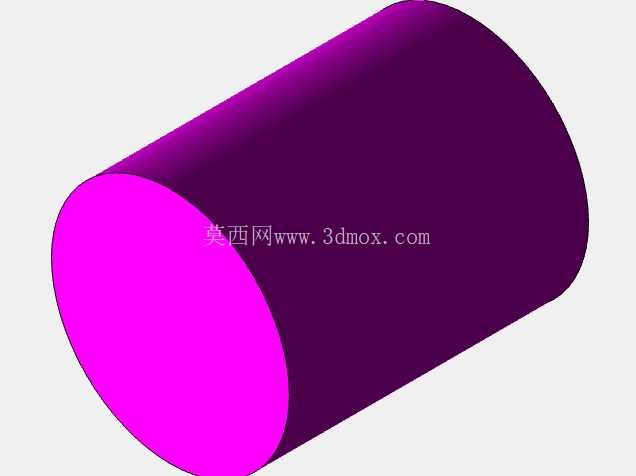

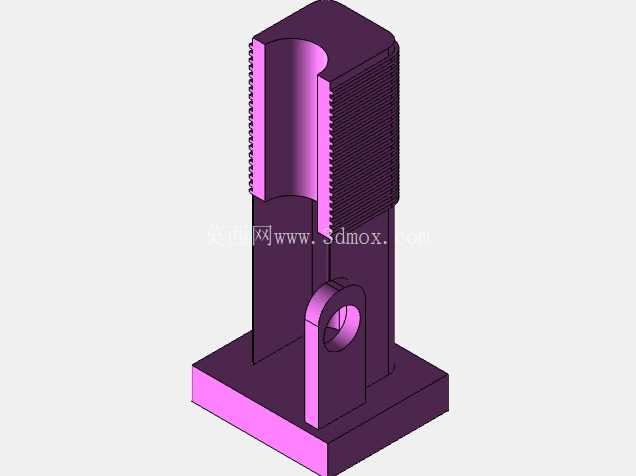

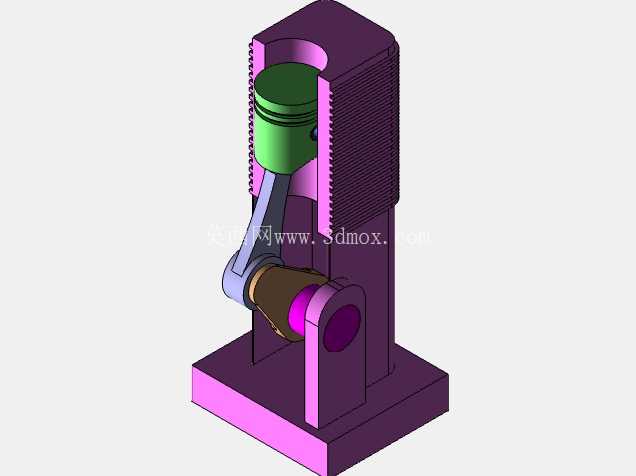

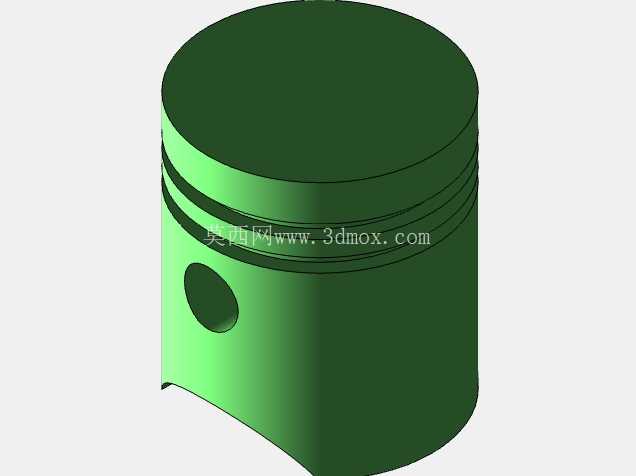

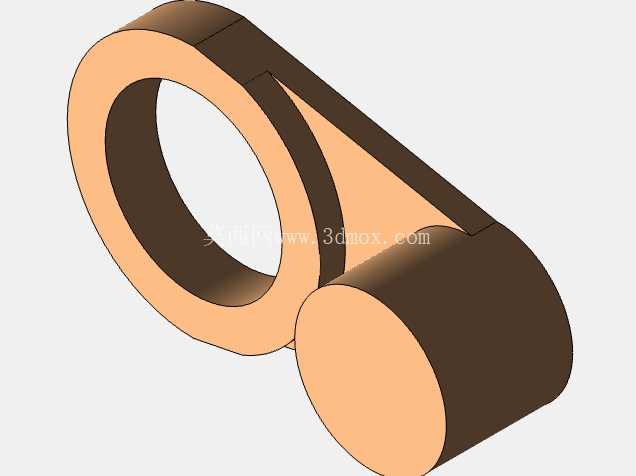

这套单缸内燃机的三维装配结构，核心还原了往复式活塞内燃机最基础的动力转换单元，在小型通用动力、教学实训、农机配套、便携发电设备领域有着极为广泛的应用场景。从实际工程落地的角度看，单缸动力单元凭借结构简单、维护便捷、成本可控的特性，一直是小功率动力输出场景的首选方案，从手扶农机、小型发电机组到园林作业机械、摩托类代步设备，都能见到这类曲柄活塞机构的衍生应用。整个模型完整呈现了活塞、连杆、曲轴、缸体、机架支撑几个核心模块的装配关系，没有冗余的装饰性结构，所有配合面都按照实际装配公差逻辑做了贴合处理，能直观展示往复直线运动到旋转运动的完整转换过程。设计思路上优先还原了机构的运动逻辑：活塞部分与缸筒内壁采用间隙配合的设计边界，预留了实际工况下的热膨胀余量与润滑空间，活塞销与连杆小头的铰接位置做了同轴度约束，保证往复运动过程中不会出现卡滞；连杆大头与曲轴曲柄销的配合采用剖分式轴承的装配逻辑，对应实际设备中轴瓦的安装空间，曲轴的主轴颈与机架上的轴承座孔采用基孔制配合定位，两端的支撑跨度经过重心校核，能避免高速运转时的动不平衡问题。外形与安装边界方面，整个机构采用立式直列布局，底部的安装底座做了平整的安装面设计，四个角预留了螺栓固定的沉孔位置，安装基准面与曲轴轴线的平行度、与缸筒轴线的垂直度都按照通用内燃机的安装公差做了约束，实际选型适配时可以直接根据底座的安装孔位匹配配套的设备机架，不需要额外做基准转换。缸体部分外侧的散热鳍片结构完全按照风冷单缸机的实际结构设计，鳍片的间距、厚度都参考了通用小型风冷内燃机的散热参数，能直观对应实际设备的热管理设计逻辑。从结构设计从业者的角度看，这套模型没有做过度的简化，也没有添加不必要的复杂细节，所有运动副的约束都符合实际机械原理：活塞的往复行程与曲轴的回转半径严格对应曲柄连杆机构的运动学公式，连杆长度与曲柄半径的比值选取了通用内燃机常用的3.2-4区间，能平衡活塞侧推力与整机高度的矛盾，既不会因为连杆过短导致活塞对缸壁的侧压力过大加剧磨损，也不会因为连杆过长导致整机高度超标、结构冗余。在教学与设计参考场景中，这套模型可以直接用来演示四冲程内燃机的基础运动逻辑，也可以作为小型通用动力设备改型设计的基础参考框架，设计人员可以在这个基础结构上添加配气机构、冷却系统、供油系统的对应模块，快速完成整套单缸动力单元的方案设计。需要注意的是，模型呈现的是核心运动机构的装配关系，实际工程应用中还需要根据具体的功率输出要求，匹配对应的活塞环槽结构、曲轴平衡重设计、轴承选型计算，但这套核心机构的装配逻辑、安装边界、运动关系完全符合工程实际，没有违背机械原理的设计错误，不管是用于教学演示、原理验证还是初步方案选型参考，都能提供直观的结构参考。
