带齿轮传动组的四冲程内燃机结构

这套动力核心结构，是目前民用动力领域应用最广的往复式内燃机构型，日常接触的乘用车辆、小型工程作业机械、分布式备用发电机组里，都能见到同原理的结构身影。和二冲程结构相比，它的进排气过程完全独立，做功过程的燃油燃烧效率更高，尾气排放的未燃尽杂质占比更低，长时间连续运转的热稳定性也更出色，很适合需要持续输出稳定动力的作业场景。

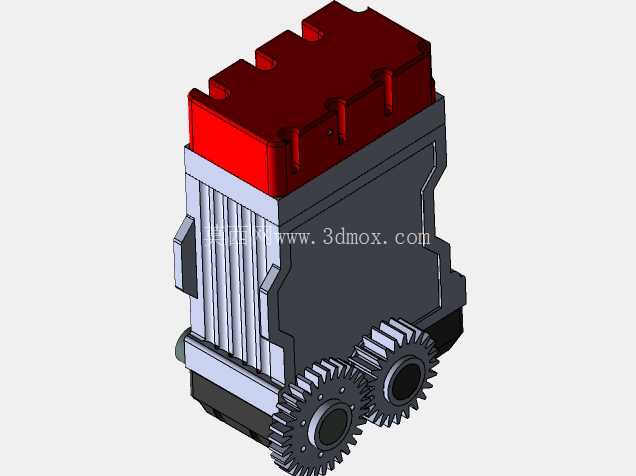

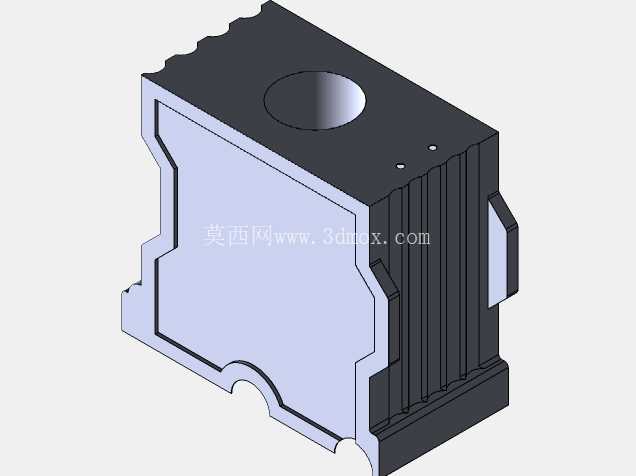

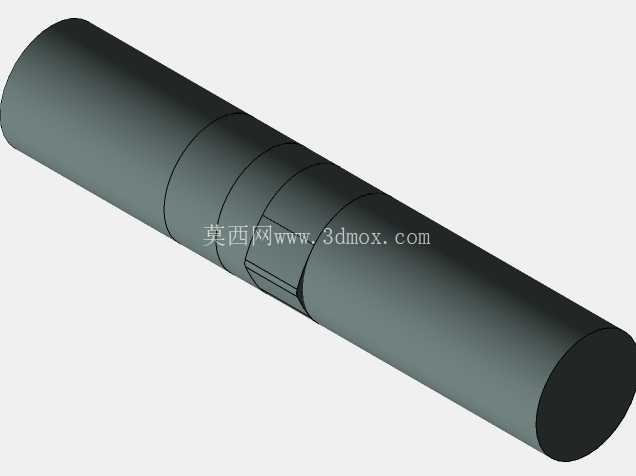

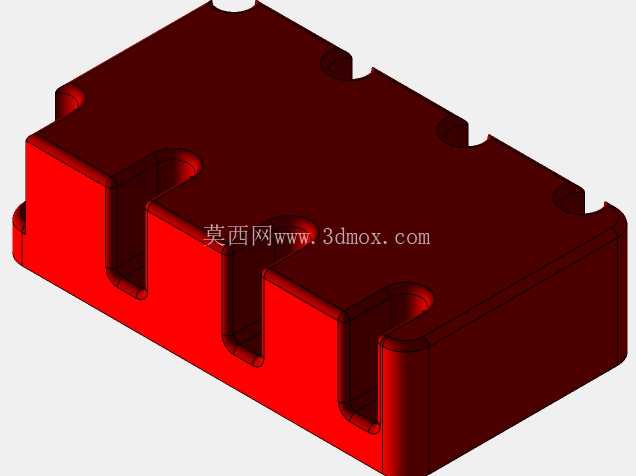

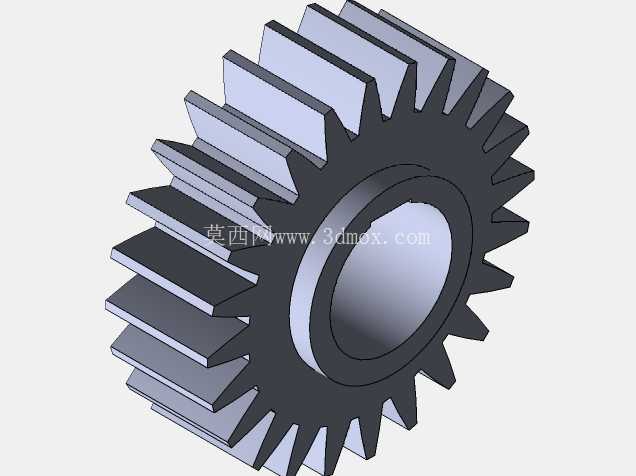

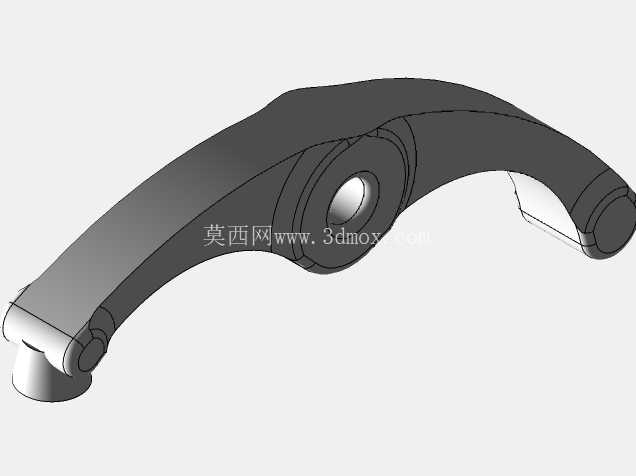

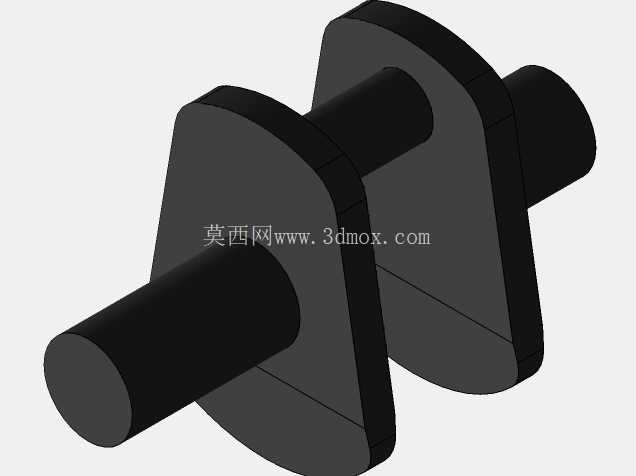

从结构设计逻辑来看，这套总成把配气机构、缸体散热结构、动力输出齿轮组做了集成化布局。上部的红色罩壳是气门室罩，内部容纳凸轮轴与气门摇臂组件，负责精准控制进气门与排气门的开闭时序，匹配活塞上下运行的四个行程完成换气过程；中部带竖向散热鳍片的区域是缸体与缸盖的结合段，竖向鳍片的排布方向顺着车辆行驶或者机组冷却风道的气流走向，能在风冷工况下快速带走燃烧室传导出的热量，避免缸内温度过高引发爆震、润滑油失效等问题；下部伸出的两个啮合圆柱齿轮，是前端轮系的一部分，负责把曲轴输出的动力传递给凸轮轴、机油泵、冷却水泵等附属部件，齿轮采用定传动比啮合，相比皮带传动不会出现打滑跳齿问题，配气相位的精度保持性更好，适合高负荷连续运转的工况。

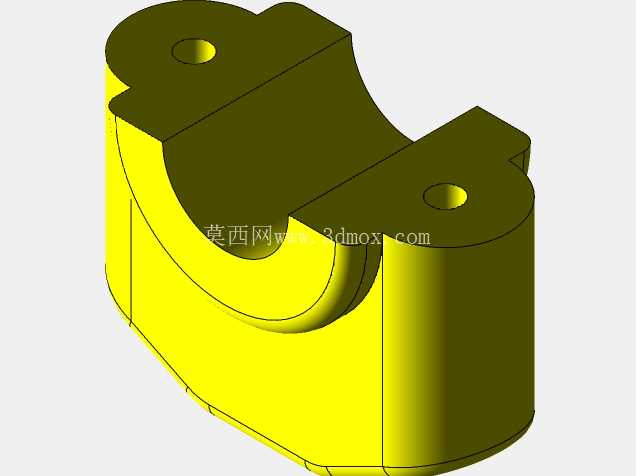

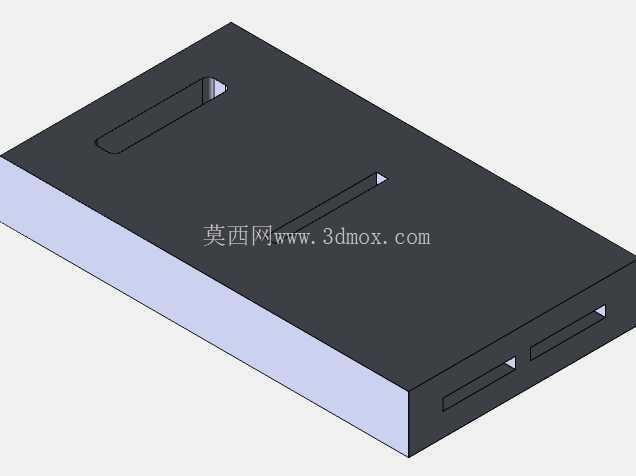

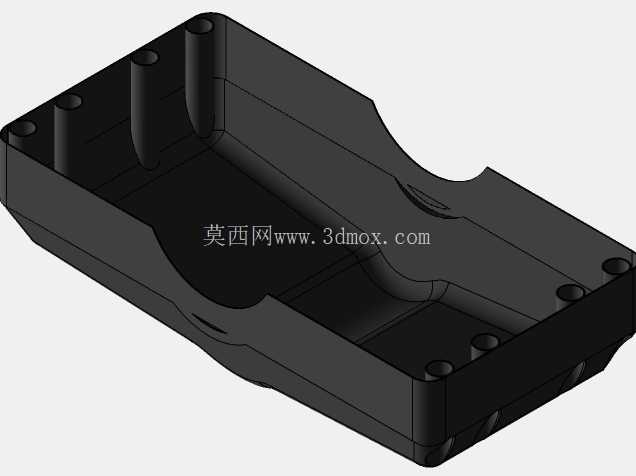

做整机布置的时候，首先要明确这套总成的安装边界：下部齿轮组的外伸尺寸要预留出轮系啮合的调整间隙，不能和前端的安装支架、附属管路产生运动干涉；缸体两侧的安装支脚要匹配整车或者机组的机架安装孔位，安装面的平面度需要控制在合理范围内，避免紧固螺栓的时候缸体产生额外应力导致变形；上部气门室罩的顶部要预留出气门间隙调整、火花塞或者喷油器拆装的操作空间，不能把线束、管路直接贴在罩壳表面，避免长期受高温老化失效。

实际选型匹配的时候，要结合负载的功率需求确定缸数与排量，单缸结构多用于小型农机、便携发电设备，多缸直列或者V型排布的结构则用于乘用车辆、中型工程机械。这套结构的动力输出特性偏向中低转速大扭矩，很适合需要频繁启停、负载波动较大的作业场景，齿轮传动的配气结构也降低了后期维护的频率，不用定期更换传动皮带，只需要按照运转周期检查气门间隙、更换润滑油就能维持稳定运行。

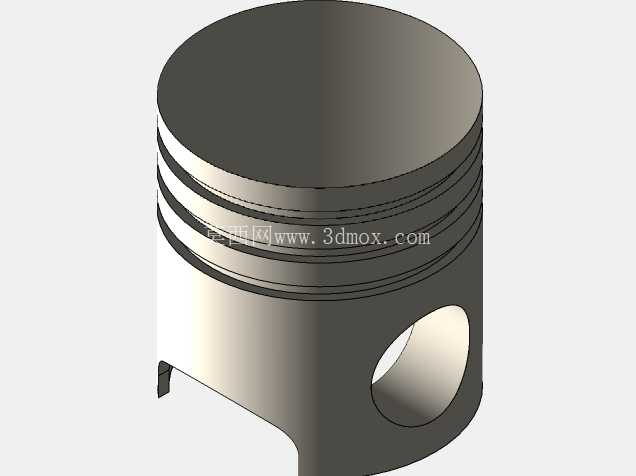

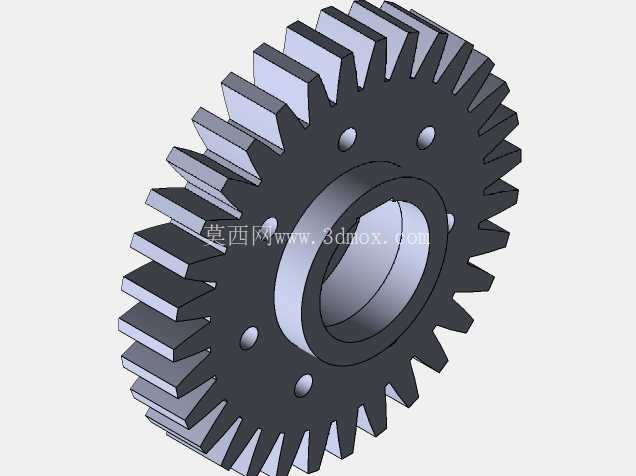

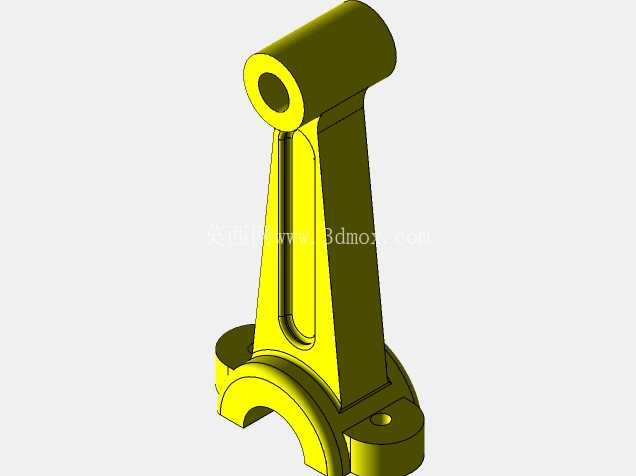

建模过程中需要重点关注几个配合关系：活塞与缸壁的间隙要根据热膨胀量预留合理数值，避免冷机敲缸、热机拉缸；齿轮组的啮合侧隙要控制在标准范围内，侧隙过大会导致传动冲击噪音大，侧隙过小则会在热态下出现卡滞；气门与活塞的运动间隙要做运动仿真校核，避免活塞上行到上止点的时候和开启的气门发生碰撞，引发整机报废的严重故障。散热鳍片的厚度与间距也要匹配冷却风量，鳍片过密容易积灰堵塞影响散热效果，鳍片过薄则在装配或者维护过程中容易被碰变形，影响气流流通。

在不同应用场景下，这套结构的附属配置也会有差异：车载使用的时候会搭配水冷循环系统，缸体内部设计冷却水套，散热效率更高更稳定；便携机组使用的时候则采用风冷结构，去掉复杂的水路，整体重量更轻，维护更简单。不管哪种配置，核心的四冲程工作逻辑是一致的，通过进气、压缩、做功、排气四个行程的循环，把燃油的化学能转化为曲轴旋转的机械能，再通过下部的齿轮组把动力传递出去，驱动后续的传动系统或者作业部件。
