贺尔碧格VDBE型螺纹插装式限压阀结构

这款插装式限压阀主要面向中高压液压回路的压力防护需求，在工程机械、机床液压站、重型设备的液压支路中应用广泛，核心作用是限制回路最高压力，避免系统或支路元件因瞬时超压出现密封损坏、管路爆裂、执行元件过载等故障。不同于传统板式安装的溢流阀，该阀采用旋入式插装结构，无需额外设计阀块安装面的连接法兰、固定螺栓孔组，可直接集成在液压阀块、油缸缸筒、泵出油口的预制螺纹孔内，能大幅缩减液压集成块的外形尺寸，减少管路连接点的泄漏风险，尤其适合安装空间紧凑、对管路布局重量有严格限制的移动液压设备场景。

从功能特性来看，该阀为直动式提阀芯结构，相比先导式溢流阀，它的压力响应速度更快，对回路内的瞬时压力波动敏感度更高，当支路出现压力冲击时，阀芯可快速开启溢流，快速将超压油液泄回油箱，避免压力尖峰对下游精密元件造成损伤。阀芯与阀套的配合面采用高精度研磨密封，关闭状态下无明显内泄漏，可长期用于保压回路的压力维持，不会因阀芯泄漏导致保压段压力缓慢下跌。压力调节端采用标准六角扳手调节结构，无需专用调节工具，现场调试时可直接通过六角扳手转动调节螺钉，设定回路的安全开启压力，调节完成后可通过锁紧结构固定调节位置，避免设备运行过程中因振动导致压力设定值偏移。

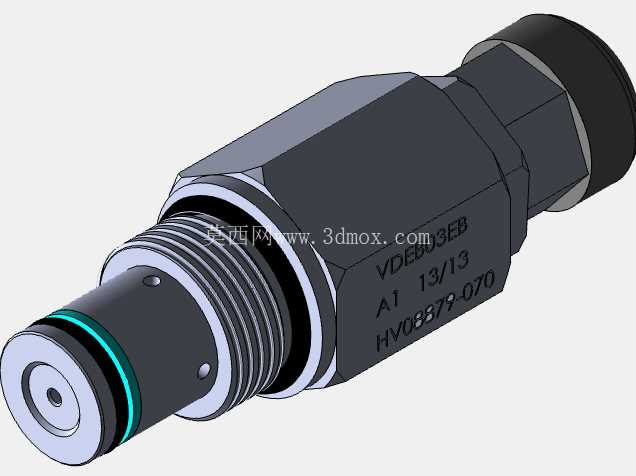

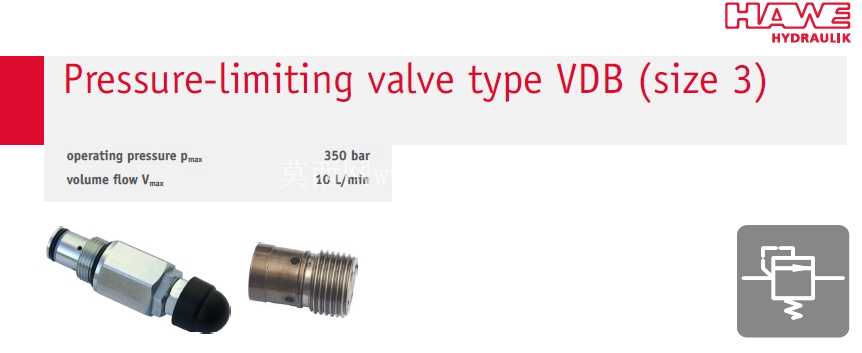

设计层面，阀的外露主体采用六角外形结构，方便安装时使用标准开口扳手拧紧，插装外圆处设置多道密封槽，配套O形圈与挡圈组合密封，可承受350bar的最高工作压力，避免高压油液从插装孔间隙泄漏。阀芯的导向段长度经过匹配设计，可保证阀芯在开启、关闭过程中无卡滞，即使油液存在一定程度的污染，也能依靠阀口处的液流冲刷作用带走细小污染物，降低卡阀概率。阀的进出油口通径经过流量匹配，在10L/min的额定流量下，阀的溢流压力偏差控制在合理范围内，不会因流量过大导致溢流压力超调过多。

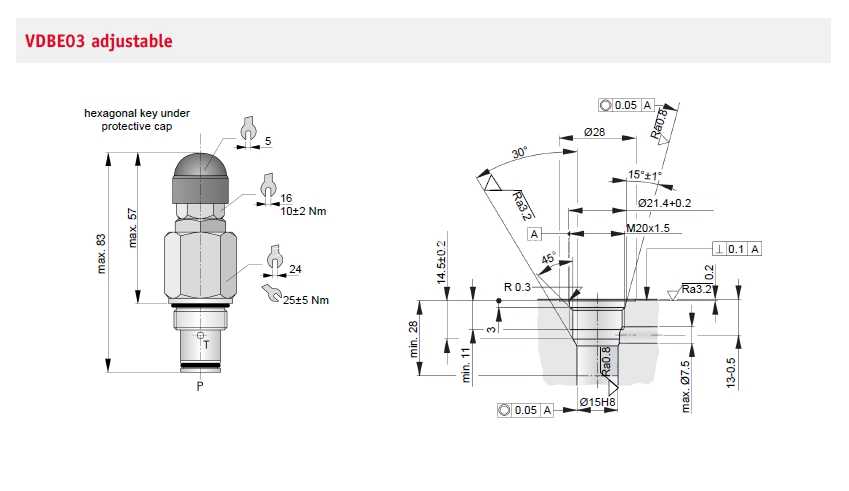

安装边界方面，该阀为3规格插装阀，对应标准的插装安装孔尺寸，设计阀块时只需按照对应规格的插装孔参数加工螺纹、密封沉孔、阀芯容纳腔即可，无需额外定制非标准安装孔。阀的整体轴向长度较短，安装后突出阀块表面的高度有限，不会与周边的管路、其他阀件产生安装干涉。阀的外露调节端设置有防护结构，可避免现场的灰尘、水渍侵入调节机构，保证调节动作的可靠性。油液适配性上，该阀可适配常规矿物液压油，在标准粘度范围内均可稳定工作，环境温度适应范围覆盖常规工业场景与户外移动设备的工作温度区间，无需额外配置温度补偿结构。在回路设计中，该阀既可以作为主系统的安全阀使用，也可以作为支路的限压元件，安装在执行元件的进油侧，限制单条支路的最高工作压力，实现不同支路的压力分级控制，在多执行元件的液压系统中，可通过布置多个该型阀，分别为不同压力等级的执行元件提供超压保护，减少系统中减压阀的配置数量，简化液压回路的结构。
