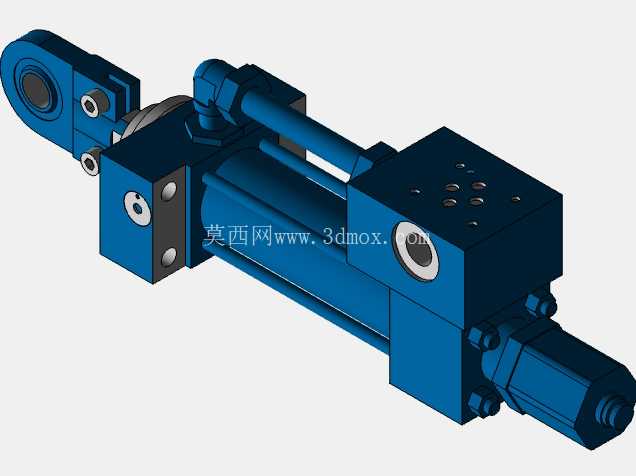

带集成测量系统博世拉杆式液压缸结构

在重型冲压生产线的同步压装工位、工业机器人的末端力执行单元、自动化装配线的精准进给机构中，这类带集成位置测量系统的拉杆液压缸一直是闭环力控回路里的核心执行部件，区别于常规无反馈油缸，它不需要额外外挂位移传感器，能直接把活塞杆的实时位置信号回传给控制系统，省去了外部安装支架、调整传感器间隙的繁琐工序，也避免了车间焊渣、切削液飞溅损坏外置检测元件的问题。

从结构设计逻辑来看，这款油缸采用经典的四拉杆锁紧结构，四根高强度合金拉杆贯穿缸筒两端的端盖，通过螺母预紧实现缸体密封，这种结构的最大优势是后期维护便捷，当密封件出现磨损导致内泄时，只需要拆下拉杆螺母就能抽出活塞杆组件，更换导向带、活塞密封和杆密封，不需要把整个油缸从设备上完全切割拆除，对于连续运转的产线来说，能大幅缩短停机维修的时间。缸体侧面集成的MST3测量模块，本质是把磁致伸缩位移传感器的测杆内置在缸筒内部的专用腔道里，传感头固定在缸尾端盖位置，磁环随活塞同步移动，不会和缸内液压油产生运动干涉，检测精度能达到微米级，完全满足闭环位置控制的反馈要求。

安装适配性上，这款油缸的ME5安装形式属于U形铰支耳轴结构，缸头端的单耳铰座可以直接和设备的负载摆臂连接，配合尾部的NG6标准阀块安装底板，能直接叠加安装方向阀、压力补偿阀等液压阀件，省去了阀块到油缸之间的外接管路，减少了管路泄漏点和压力损失，也让整个执行单元的结构更紧凑。尺寸边界方面，40mm的缸径搭配28mm的活塞杆直径，在210bar的额定工作压力下能输出足够的推拉力，100mm的标准行程覆盖了大部分压装、进给工位的行程需求，针对长行程应用场景，同系列结构最大可以支持到3000mm行程，不需要额外更改外部安装尺寸。

差动回路的设计让这款油缸在快速回程阶段可以利用无杆腔和有杆腔的面积差，在相同泵流量下获得更快的回程速度，缩短设备的空行程等待时间，提升生产节拍。所有密封结构都采用ISO6020-1标准的尺寸规格，密封件属于行业通用标准件，不需要向厂家定制特殊规格，后期备件采购成本更低。在实际选型应用中，这类油缸特别适合需要精确位置控制、频繁往复动作的工况，比如冲压线的模具快速锁紧机构、机器人的伺服焊钳进给单元、机床的工件定位夹紧机构，相比普通油缸搭配外置传感器的方案，它的整体安装空间更小，防护等级更高，能适应车间内多粉尘、多切削液的恶劣工作环境，不会因为外部污染物附着导致传感器检测失效。

建模过程中需要特别注意拉杆的预紧力计算，避免工作过程中因为端盖受力不均导致密封偏磨，内置传感器的安装腔道和缸筒内孔的同轴度需要严格控制，防止磁环运动过程中出现卡滞，NG6底板的阀块安装面需要保证平面度要求，避免叠加阀安装后出现泄漏，铰耳位置的轴承安装孔需要和缸筒轴线保持平行，防止活塞杆运动过程中出现侧向力，导致导向带过早磨损。
