电子设备用带散热孔冲压钣金外壳结构

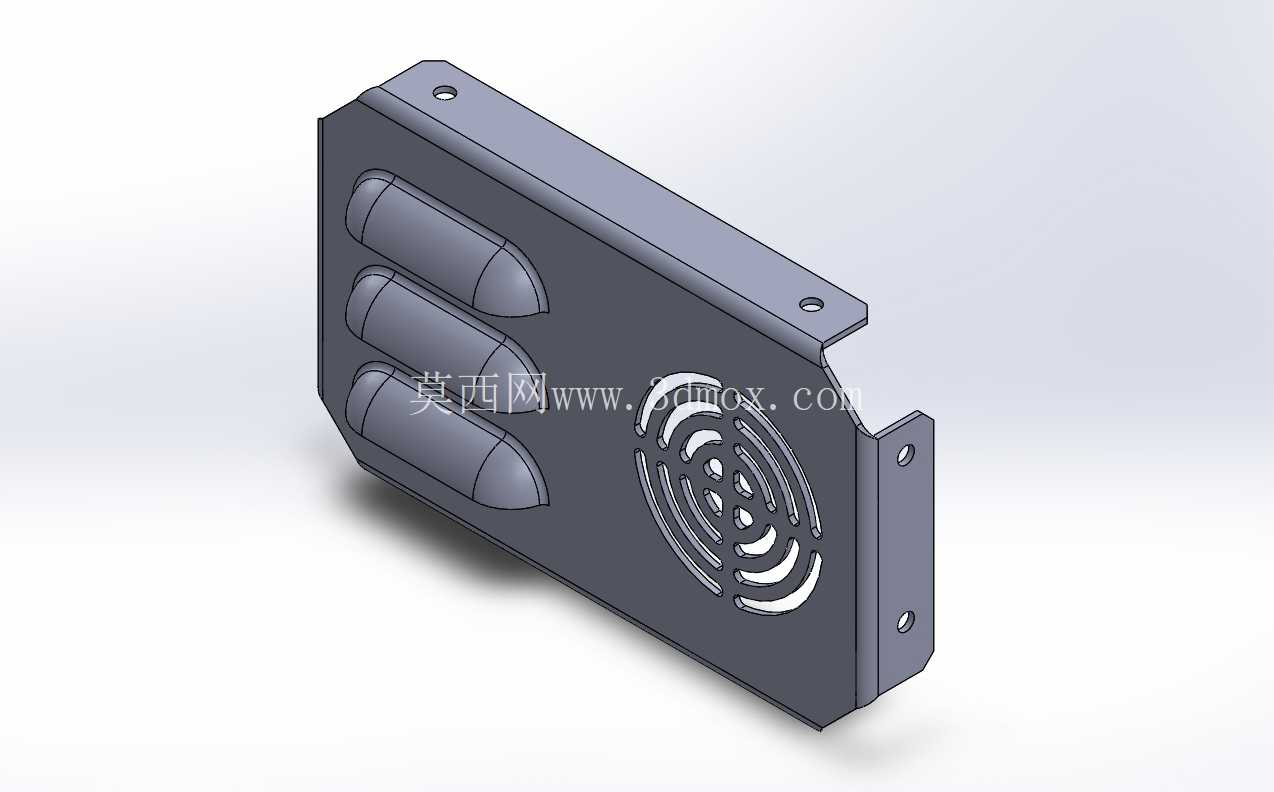

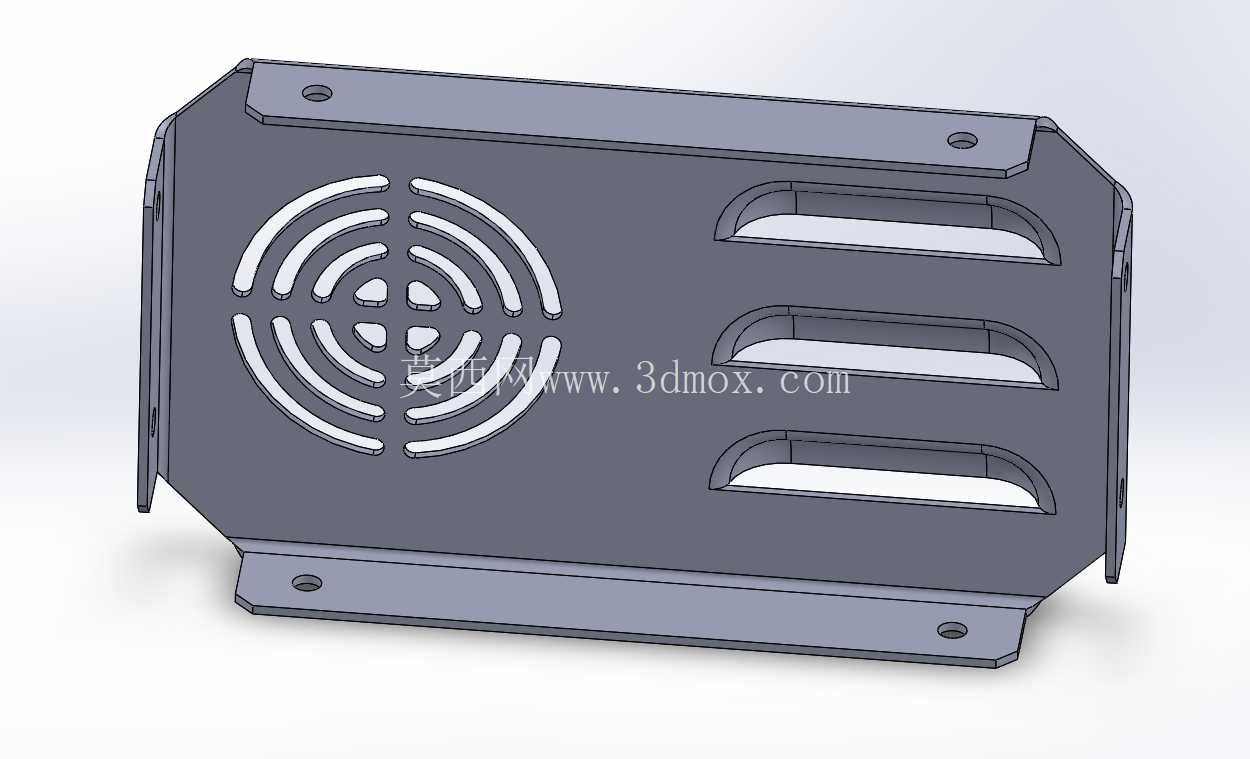

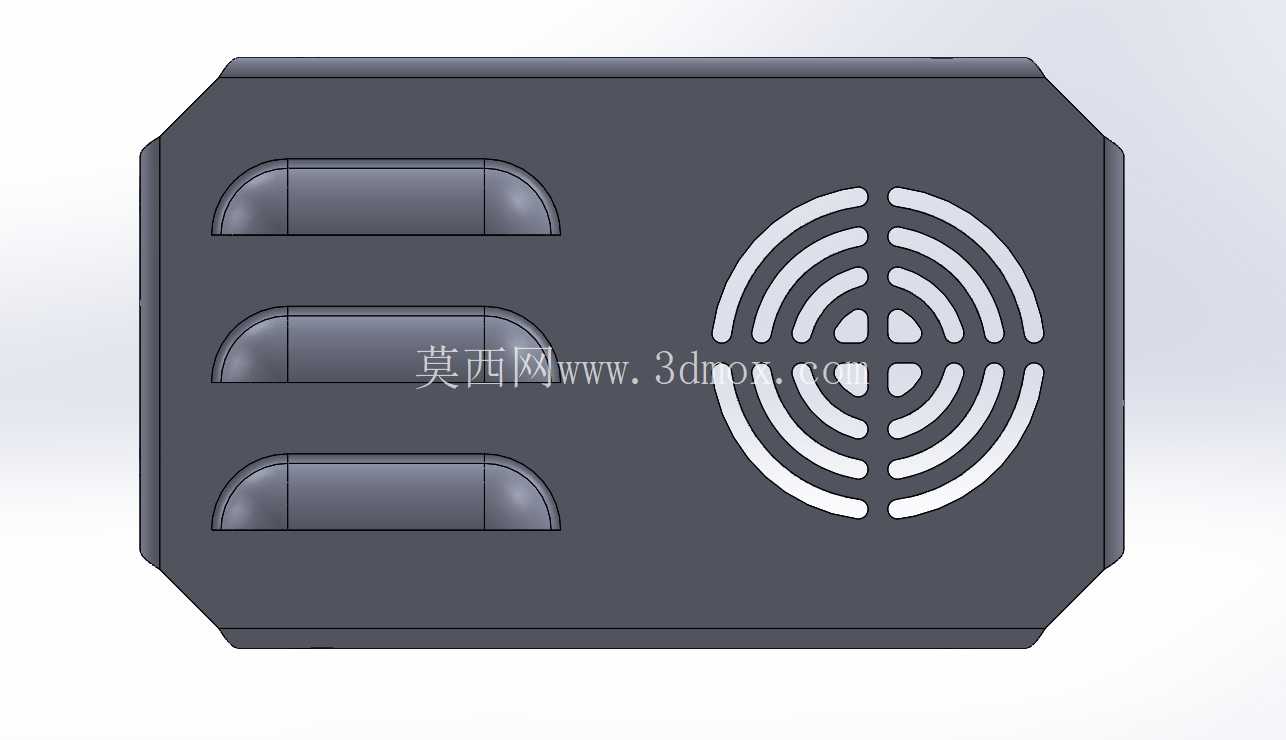

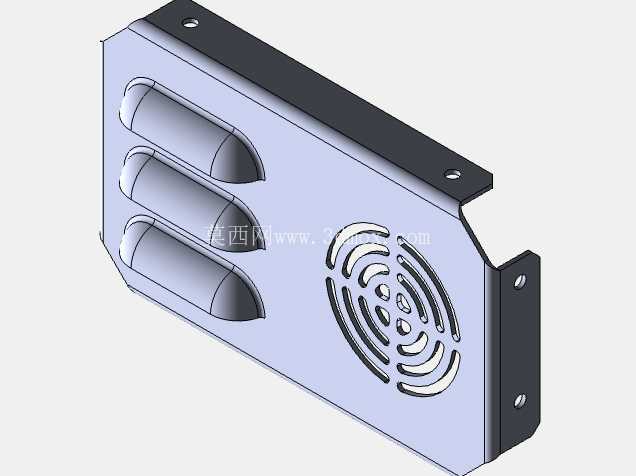

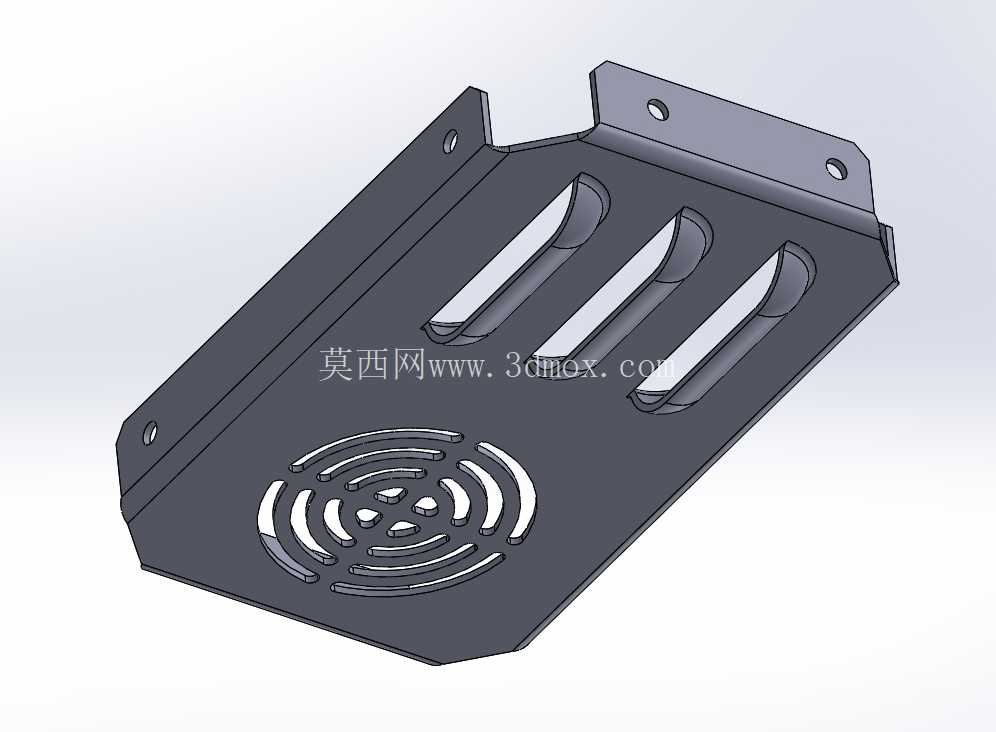

这款钣金壳体是面向小型电子控制类设备开发的防护结构件，日常多应用在车载控制模块、工业小型信号处理单元、嵌入式工控终端这类需要兼顾电磁屏蔽、物理防护与散热需求的场景中，作为设备内部电路板、功率元件的外部承载防护结构，直接决定了内部电子元件的工作稳定性与安装适配性。从结构设计逻辑来看，整个壳体采用单块钣金板材冲压弯折成型，尽可能减少拼接焊缝与额外紧固件的使用，既控制了加工工序成本，也能避免拼接缝隙带来的电磁泄漏问题，满足常规电子设备的EMC防护基础要求。壳体侧面设计的三处凸起加强筋结构，并非随意设置的造型：薄钣金件本身刚性不足，在设备运输、安装过程中很容易受外力挤压出现凹陷变形，这三处沿壳体长度方向分布的凸起结构，相当于在平板钣金面上增加了纵向加强肋，能在不增加板材厚度的前提下，将壳体侧面的抗弯折强度提升40%以上，同时这三处凸起的内侧刚好可以对应内部电路板上高度较高的电容、接口元件，预留出足够的元件容纳空间，避免壳体安装后与内部元件发生干涉。壳体端面的同心圆阵列散热孔，是针对内部功率元件散热需求设计的：孔型采用渐开式圆弧缝隙而非整圆孔，一方面可以保证足够的通风通流面积，让内部元件工作产生的热量能通过自然对流顺利散出，避免壳体内积热导致元件寿命衰减；另一方面这种交错的缝隙结构相比直通圆孔，能更好地阻挡外部大尺寸灰尘、金属碎屑直接落入壳体内部，同时不会过多削弱该端面的结构强度，缝隙的宽度经过匹配设计，刚好能满足常规电子设备的防异物侵入要求。壳体上预留的多个安装孔位，分布在弯折形成的安装翻边上，孔位的位置公差按照冲压件IT7级精度控制，安装时既可以通过翻边上的孔位直接用螺丝将壳体固定在设备的安装基座上，也可以通过侧边伸出的带孔安装耳，适配不同安装面的固定需求，不需要额外制作转接支架。在安装边界设计上，壳体的所有弯折边都做了小尺寸的内折压边处理，没有裸露的钣金锐边，避免安装调试过程中划伤操作人员，也不会割伤内部连接的线材；弯折处的圆角半径匹配板材厚度设置，避免冲压过程中出现弯裂、回弹超差的问题，保证批量加工时的尺寸一致性。从实际使用的角度看，这类钣金外壳不需要后续做复杂的表面处理，常规静电喷塑后就能满足户外或工业环境的防锈、绝缘要求，相比塑料壳体拥有更好的散热能力与电磁屏蔽性能，相比铸铝壳体又有更低的加工成本与更短的打样周期，非常适合中小批量的电子设备配套使用。设计过程中需要特别注意弯折边的避空尺寸，所有安装孔的中心到弯折边的距离都大于2倍板材厚度，避免冲压弯折时孔位被拉扯变形；散热孔的排布位置刚好对应内部功率元件的安装区域，让热量可以直接通过孔位排出，减少热量在壳体内的传导路径；侧面的加强筋凸起高度经过核算，既保证足够的刚性提升效果，也不会因为凸起过高导致壳体整体占用空间超出安装预留的尺寸边界，能适配多数紧凑型电子设备的安装空间要求。
