两针间距2.0毫米公头接插件结构设计

在低压电子设备的板级互连场景里，这类两针间距2.0毫米的公头连接器是小电流信号回路里最常见的互连部件，日常接触的消费类电子控制板、小型传感器模组、车载低压信号采集模块里，都能看到这类接插件的身影，它承担着板间信号传递、小功率供电回路连通的作用，相比直焊导线的连接方式，这类接插件支持反复插拔，生产装配环节可以实现线束与主板的快速对接，后期维护时也能快速拆解，不用反复烫拆焊盘，能大幅降低生产和售后的操作难度。

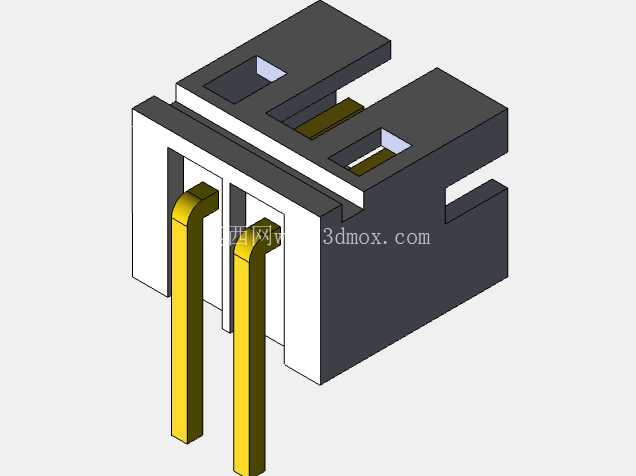

从结构设计的角度看，这个公头接插件的主体采用绝缘耐温的工程塑料塑压成型，主体上开有两个平行的针位槽，槽体的间距严格控制在2.0毫米，和配套母座的插孔位置完全对应，避免插合时出现针脚错位顶弯的问题。塑壳主体两侧设计有导向卡位结构，插合时可以先通过卡位和母座的导向槽对齐，保证插合过程中针脚不会因为偏斜受力变形，同时插合到位后卡位结构能提供一定的保持力，避免设备受振动时接插件松脱断开。外露的两个导电插针采用弯折成型的铜质基材，表面做镀锡处理，既保证导电性能，也能提升焊锡浸润性，方便波峰焊或者手工焊接时快速上锡，插针的直段部分穿过塑壳的定位孔后，尾部弯折成90度，形成卧式贴装的焊脚，焊脚的长度和宽度刚好匹配PCB板上对应的焊盘尺寸，焊接后焊脚和PCB板面贴合，能提升焊接后的结构强度，避免受外力时针脚从塑壳中脱出。

设计这类接插件的三维模型时，首先要确认插针的中心距公差，常规民用级产品的中心距公差要控制在±0.05毫米以内，否则批量生产时会出现部分产品和母座对插困难的问题。塑壳的外形尺寸要考虑周边元器件的安装避让，塑壳的总宽度、插针伸出塑壳的长度、焊脚伸出塑壳底部的高度，都要和PCB布局时的占位尺寸匹配，卧式安装的结构下，塑壳底部和PCB板面之间预留有0.2毫米左右的间隙，避免焊接时塑壳直接压在焊盘上影响焊锡流动。插针和塑壳的配合采用过盈压装的结构，插针上设计有卡位凸点，压入塑壳的定位孔后，凸点会卡入塑壳内壁的预留凹槽里，保证插针能承受规定的插拔力而不出现后退、松动的情况。塑壳顶部的两个开槽是和母座的锁扣结构配合的位置，槽的深度和宽度要匹配母座锁扣的尺寸，保证插合到位后锁扣能卡入槽内，提供足够的锁紧力，同时拆卸时按压锁扣就能顺利拔出，不会出现锁死无法拆解的问题。

在实际选型应用时，这类两针的公头连接器多用于单回路的信号传输或者小电流供电场景，额定电流一般在3A以内，使用时要根据回路的实际电流大小确认载流能力，避免大电流工况下插针发热影响连接可靠性。安装时PCB上的焊盘尺寸要和插针焊脚匹配，焊盘过大会导致焊接时焊锡量过多，溢到插针和塑壳的配合缝隙里，影响插拔手感，焊盘过小则会导致焊接强度不足，受外力时焊盘容易从PCB上脱落。建模过程中要注意区分塑壳和插针的装配关系，两个插针的平行度要控制在合理范围内，插针的弯折处要做圆角过渡，避免直角弯折导致铜材内部应力集中，长期使用后出现针脚断裂的问题。塑壳的外壁要做轻微的脱模斜度，符合注塑生产的工艺要求，棱角处做小圆弧过渡，避免生产和装配过程中锐边划伤操作人员，也能减少塑壳成型时的应力集中问题，降低塑壳开裂的风险。
