750KVA康明斯发电机组交流发电机压盖结构

这款压盖是配套750KVA康明斯DG发电机组的交流发电机端侧防护固定构件，在备用电源、工业应急供电、工地临时供电等场景下的康明斯柴油发电机组中，承担着交流发电机端部的防护、线束规整与安装定位作用。日常机组运行时，交流发电机随柴油发动机同步运转做电磁感应发电，端部的绕组接线端、整流模块等部件需要避免外界灰尘、运维过程中的磕碰、机组运行时的飞溅油污侵入，这款压盖就安装在交流发电机的非传动端侧，通过折边结构贴合发电机端壳的安装面，实现端部的半封闭防护。

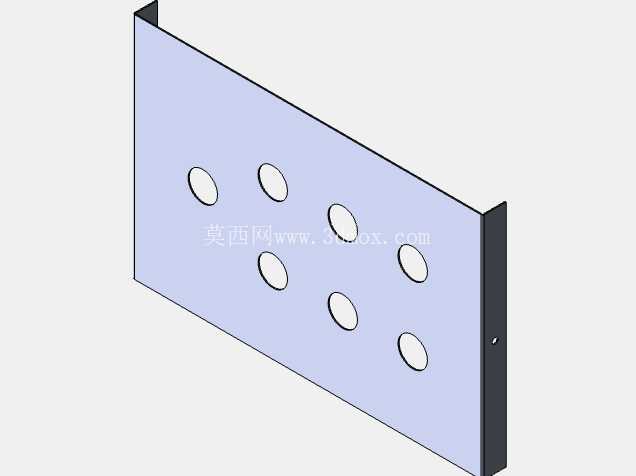

从结构设计来看，整体采用薄钢板冲压折弯成型，主体为一块矩形平板，两侧做90度垂直折弯形成安装翻边，翻边上预留的小孔用于穿设固定螺栓，和发电机端壳上的预装螺柱对位锁紧，不需要额外做焊接或者其他连接工艺，冲压成型的构件一致性好，批量生产时尺寸偏差可控，安装时不需要反复修配，直接对位拧紧紧固件即可完成装配。平板面上均匀排布的七个圆形通孔，是对应交流发电机端部的接线端子、散热通风、传感器走线预留的过孔，孔位排布完全匹配康明斯该型号发电机的端部接口位置，每个孔的边缘都做了冲压翻边处理，既可以提升薄钢板的局部刚性，避免钢板在机组长期振动下出现孔位变形，也能消除剪切后的锋利毛边，防止穿线时割破线缆绝缘层，造成线路短路故障。

设计过程中首先考虑的是发电机组的运行工况，柴油发电机组运行时会伴随柴油发动机的往复振动，频率覆盖低转速到额定转速的宽频段，所以压盖的折弯边高度做了针对性设计，在不超出发电机端部安装边界的前提下，尽可能提升折弯高度来增强整体结构的抗振性能，避免长期运行后出现固定螺栓松动、压盖共振异响的问题。平板部分的厚度选型兼顾了防护强度和整机重量控制，不会因为过薄导致防护不足，也不会因为过厚增加不必要的端部重量，给发电机端轴承带来额外的径向负载。

安装边界上，压盖的整体外轮廓尺寸完全适配对应型号交流发电机的端壳安装面，两侧折弯边的间距和发电机端壳的安装位宽度完全匹配，安装后不会和周边的机组散热管路、燃油管路、线束固定支架产生干涉，七个过孔的中心距公差控制在冲压件的合理范围内，和发电机端部的接线柱、传感器接头位置完全对正，安装后不会出现线缆弯折角度过大、接头对位偏差的问题。在实际运维场景中，这款压盖的拆卸也十分便捷，只需要拧下两侧翻边的固定螺栓，即可取下压盖开展端部接线检查、整流模块检测、碳刷磨损检查等日常维护工作，不需要拆解周边其他管路部件，能有效缩短机组的日常维护耗时。

从冲压工艺的角度来看，这款构件的成型工序十分简洁，先通过落料工序冲出平板外形和七个安装过孔，再通过折弯工序完成两侧90度翻边的成型，最后做表面喷塑处理提升防锈耐腐蚀能力，适配发电机组可能在户外、高湿、多尘环境下的使用需求，表面涂层可以抵御日常的油污飞溅、凝露侵蚀，延长构件的使用寿命。孔位的排布设计也兼顾了散热需求，七个通孔在实现过线功能的同时，也能让发电机端部的热量通过孔洞形成空气对流，避免端部局部积热导致绕组接线端老化加速，和全封闭的端盖结构相比，这种带均匀过孔的结构在满足防护需求的同时，更好地平衡了散热性能，更适合大功率发电机组长时间高负载运行的工况。
