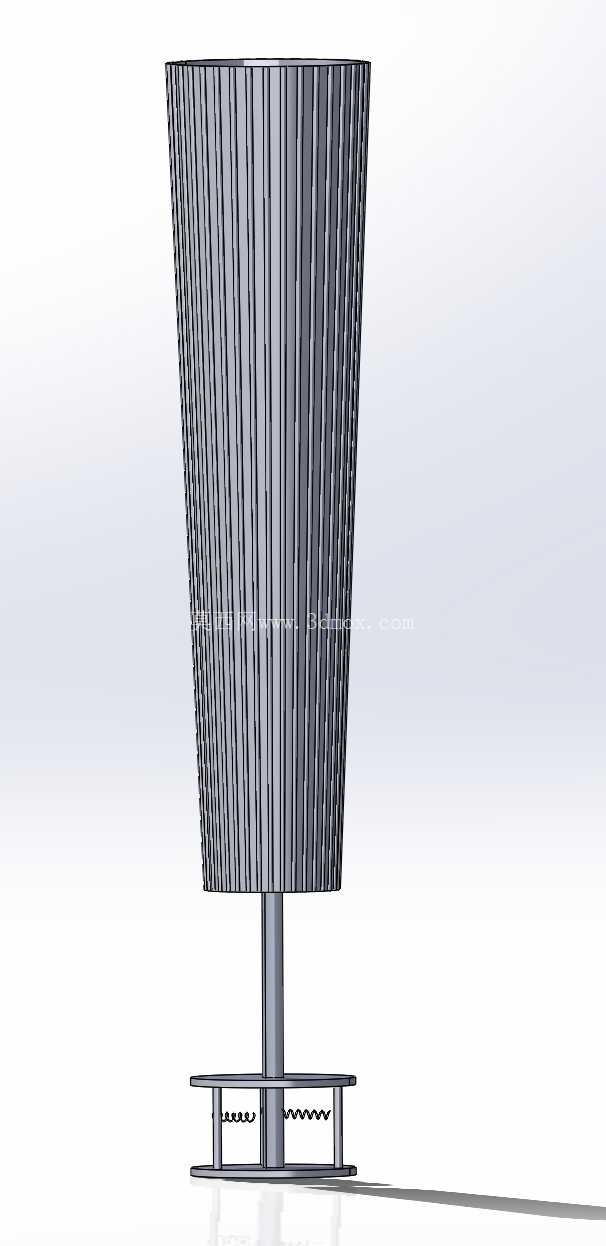

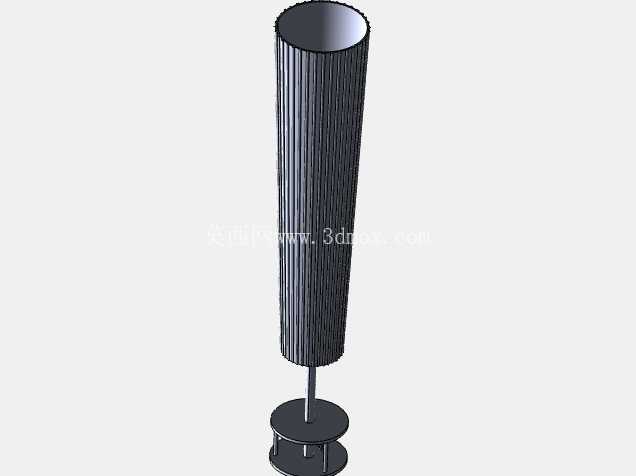

竖纹带升降底座金属杯状支撑构件

该构件主体采用上宽下窄的锥台杯状结构，外壁均匀分布纵向竖纹加强筋，这类结构在汽车内饰配套的杯架限位组件、车载置物支撑模块中应用广泛，也可适配小型桌面设备的可调支撑场景，竖纹设计一方面提升构件外壁的抗形变能力，在承受侧向挤压力时能将应力沿筋条均匀分散，避免薄壁结构出现凹陷变形，另一方面竖纹的凹凸结构可增加与接触物件的摩擦力，防止放置的物件出现滑动偏移。构件下部连接圆柱形支撑杆，搭配带弹簧复位结构的底座，底座采用双平行横板加侧边支撑的框架结构，两根复位弹簧对称布置在支撑杆两侧，实现高度方向的可调与自动复位功能，按压杯体时支撑杆沿底座导向结构向下位移，松开后弹簧带动构件回到初始高度，这类升降结构在车载可调节杯托、嵌入式置物支撑装置中十分常见，能够适配不同高度的容器放置需求，同时在受到意外下压冲击时提供缓冲余量，避免刚性连接出现断裂。设计阶段首先确定杯体的锥度参数，上口直径大于下口直径，既符合常规容器的放置取放习惯，也能让竖纹筋条的拔模角度适配冲压成型工艺要求，减少成型过程中的材料拉伤问题，竖纹筋条的深度控制在壁厚的1/3以内，既保证加强效果，也避免冲压时出现材料过度拉伸导致的壁厚减薄开裂。支撑杆与杯体底部采用同轴连接设计，连接位置做圆角过渡，减少应力集中，底座的导向孔与支撑杆采用间隙配合，配合间隙控制在0.1mm以内，既保证升降动作顺畅无卡滞，也避免横向晃动量过大影响支撑稳定性，弹簧的选型根据杯体自重与常规下压载荷计算，保证复位力度适中，不会出现按压费力或者复位不到位的问题。安装边界方面，底座的两个横板上预留安装定位孔，可通过螺栓或者卡扣固定在安装基体上，安装时需要保证底座导向孔的轴线与安装面垂直，垂直度公差控制在0.05mm以内，避免升降过程中出现偏磨，杯体的最大外径尺寸适配常规车载杯架的安装开孔尺寸，升降行程控制在30mm以内，满足日常使用的高度调节需求，不会因为行程过大导致整体结构稳定性下降。构件整体采用金属板材冲压成型工艺加工，杯体部分采用多次拉伸加冲压筋的工艺路线，先将平板毛坯拉伸成锥台状基础壳体，再通过成型模在壳体外壁压出均匀分布的纵向竖纹，每道竖纹的间距保持一致，误差不超过0.2mm，保证外观的一致性，支撑杆采用冷拉圆钢加工，与杯体底部通过铆接或者电阻焊连接，保证连接强度，底座的横板与侧边支撑采用冲压折弯成型，弹簧安装位置预留定位卡槽，避免弹簧在使用过程中出现移位。实际应用中这类构件除了车载场景，也可作为小型工装的可调支撑脚、桌面收纳装置的升降组件使用，结构简单可靠，零部件数量少，装配维护方便，冲压成型的加工方式也适合批量生产，能够有效控制制造成本，设计过程中充分考虑了冲压工艺的成型极限，所有转角位置都做了合理的圆角处理，避免出现冲压开裂的问题，同时竖纹结构也掩盖了薄壁构件轻微的表面变形，提升成品的外观合格率。
