石油钻井用三牙轮破岩钻头结构设计

在油气勘探开发、水文水井施工、矿山采掘钻进的作业现场，钻具末端的破岩部件直接决定整趟钻进的作业效率与成孔质量，三牙轮钻头正是这类旋转钻进工况下应用最广泛的破岩执行部件。不同于刮刀类钻头的切削破岩逻辑，这款三牙轮结构依靠钻柱传递的轴向钻压与周向扭矩，让三个分布在钻头体周边的牙轮在孔底产生公转加自转的复合运动，牙轮表面镶嵌的硬质合金齿在接触岩层时，会同时产生冲击压碎、剪切刮削的复合破岩作用，既能应对中软质地层的快速钻进，也能在硬岩、砾石层等复杂地质条件下保持稳定的破岩效率，避免单一切削形式带来的齿部过快磨损问题。

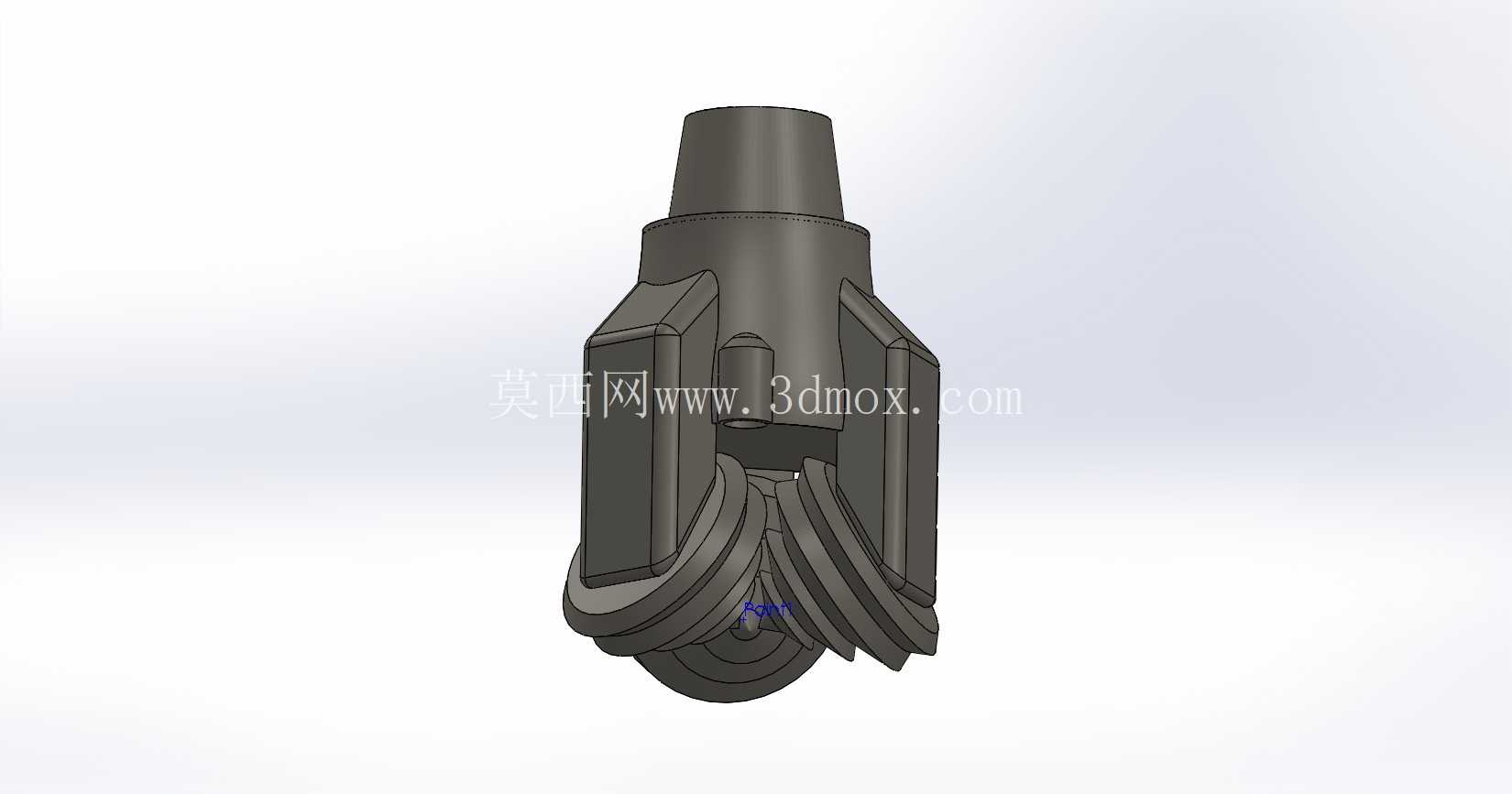

从结构设计逻辑来看，这款钻头的上部采用标准锥度的连接螺纹段，这部分的尺寸公差直接决定了和井下钻具组合的配合可靠性，锥面的贴合度需要满足高压钻井液循环的密封要求，避免钻进过程中出现螺纹松动、冲蚀泄漏的问题。钻头体的中部分布三个带倾角的牙轮轴颈，轴颈的倾斜角度、三个轴颈之间的周向夹角是整个设计的核心参数：倾角过大会导致牙轮自转不顺畅，齿面局部磨损加剧；倾角过小则会降低牙轮对孔底岩石的冲击破碎能力，三个牙轮的齿面轨迹需要完全覆盖孔底的整个环形破岩区域，不能出现破岩盲区，否则会在孔底残留岩脊，导致钻进扭矩骤增、钻具跳动加剧，甚至出现卡钻事故。

牙轮部分的齿形排布也完全匹配不同钻进工况的需求，牙轮外圈的保径齿采用更高硬度的硬质合金材质，负责修整孔壁保证成孔直径符合设计要求，避免钻头长时间工作后出现直径磨损导致的缩孔问题；牙轮朝向孔底中心的内排齿采用更大的齿距与更粗壮的齿形，承受钻进过程中最大的轴向冲击载荷，牙轮内部的轴承通道预留了润滑脂存储与密封结构的安装空间，能够在井下高温、高磨蚀性的泥浆环境中保证轴承的长时间运转，避免牙轮卡死导致的钻头失效。

实际选型应用时，需要根据钻进地层的硬度、研磨性匹配对应的齿形与轴颈角度参数，这款结构的整体外形尺寸适配常规的钻具通径要求，上部连接螺纹的规格可以根据不同钻杆的标准进行匹配调整，钻头体的水眼位置正对三个牙轮之间的排屑通道，高压钻井液从水眼喷出后可以直接冲刷牙轮表面携带岩屑上返，同时带走齿面与轴承部位的摩擦热量，降低钻头工作温度，延长部件使用寿命。在地面组装测试时，需要检查三个牙轮的转动灵活性，确保每个牙轮都能在无卡滞的情况下自由转动，牙轮之间的间隙要控制在合理范围内，既要避免钻进过程中牙轮相互干涉，也要防止间隙过大导致岩屑卡入牙轮缝隙造成磨损。

不同于井下动力钻具配套的专用钻头，这款三牙轮结构适配常规的转盘旋转钻进工况，在陆地油气井的表层钻进、农田水井的成孔施工、露天矿山的爆破孔钻进作业中都能适配，结构的可靠性经过了长时间的现场验证，三维建模过程中对牙轮齿面的运动轨迹做了完整的运动仿真验证，确保所有齿位的运动轨迹无重叠盲区，轴颈部位的应力分布经过有限元校核，能够承受最大钻压下的结构载荷，不会出现轴颈断裂的失效问题，连接螺纹的受力面做了强化处理，能够应对频繁上卸扣的磨损，满足多趟钻进的重复使用要求。
