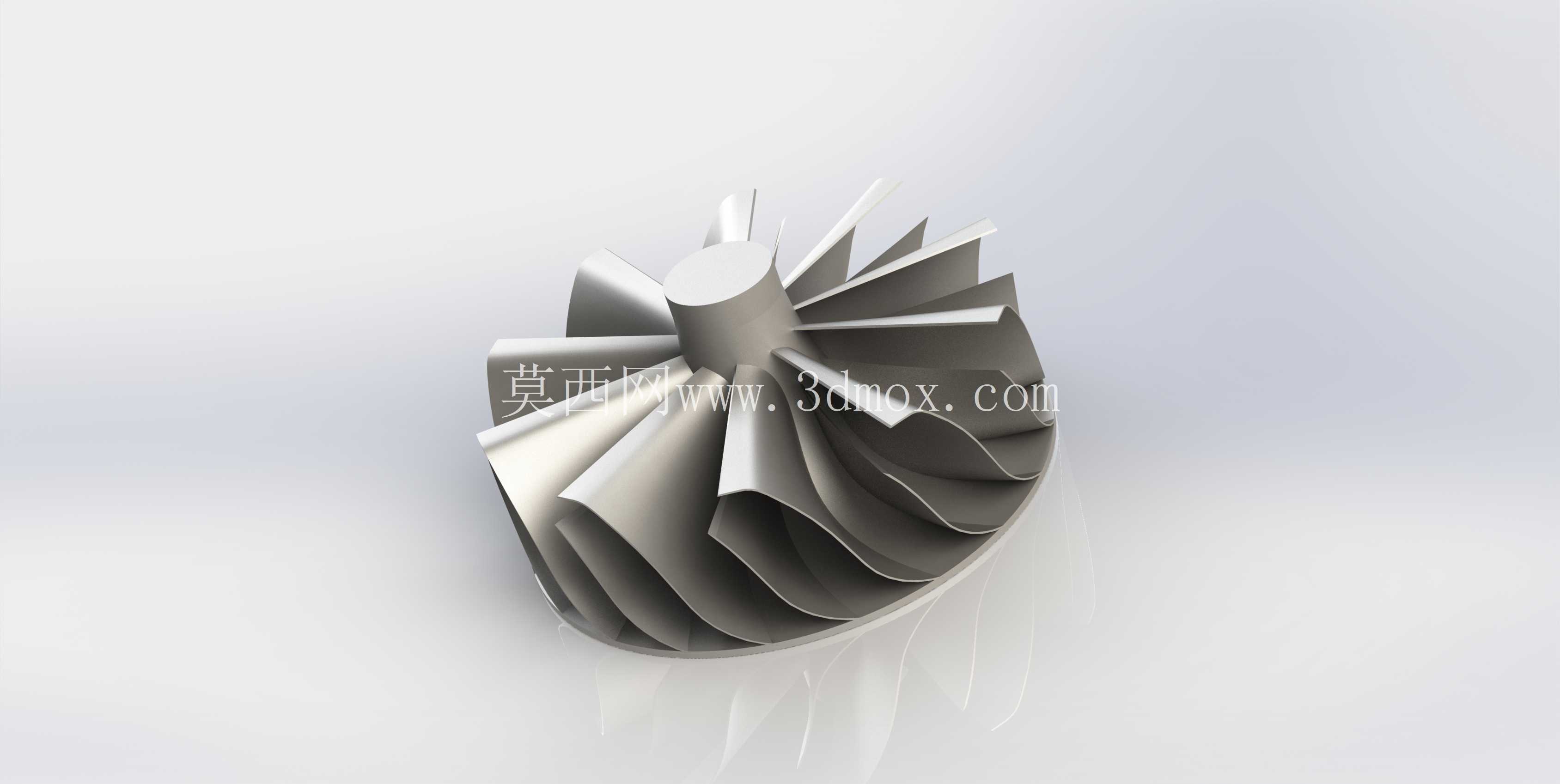

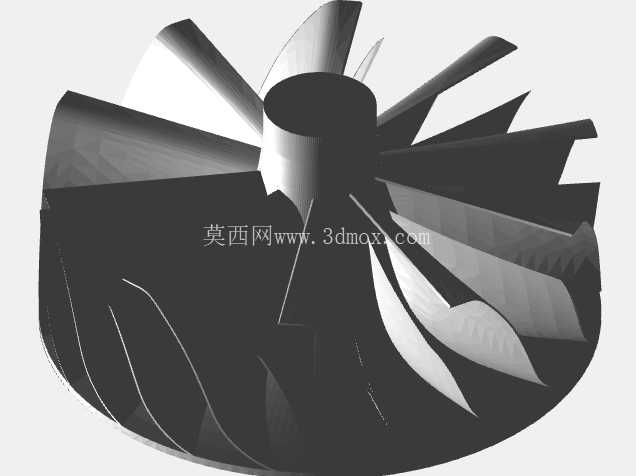

径流式涡轮叶轮精密结构三维设计

项目分类:通用机械零部件 发布时间:2026-07-29 ID:1203781
  • 径流式涡轮叶轮精密结构三维设计
  • 径流式涡轮叶轮精密结构三维设计

这款径流式涡轮叶轮的结构设计,首先要匹配小尺寸增压单元与微型透平发电场景的安装边界,整体轮盘采用轴向收敛的锥面构型,从进气端的轮缘位置到背部的轮毂安装面,轴向总高度控制在适配常规50-80mm口径蜗壳的区间内,轮盘最大外径与配套蜗壳的流道出口直径保持0.8-1.2mm的单侧间隙,避免运行过程中轮缘与壳体发生刮蹭,同时减少叶顶间隙带来的工质泄漏损失。叶轮中心的安装轴孔采用带键槽的阶梯孔设计,前端的定位止口与配套转轴的轴肩端面贴合,保证装配后叶轮的径向跳动量控制在0.02mm以内,满足高转速工况下的动平衡要求,背部的锁紧螺纹孔规格匹配标准圆螺母,可在10万转/分级别的转速下提供足够的锁紧力,防止叶轮轴向窜动。

叶片的型线设计是整个结构的核心,所有叶片均采用三元流扭曲构型,从轮盘根部的进气边到轮缘位置的出气边,叶片安装角沿径向连续变化,根部的叶型厚度更大,可承受高速旋转下的离心拉应力,轮缘位置的叶型厚度减薄,降低高速旋转时的风阻损失。相邻叶片之间的流道截面从进气侧到出气侧呈连续收敛状态,可保证高温高压工质流经叶道时平稳加速,将工质的压力能与热能高效转化为叶轮旋转的机械能,叶片前缘做了小圆角钝化处理,可降低工质中的硬质颗粒对叶边的冲蚀磨损,延长部件在含尘工况下的使用寿命。叶片与轮盘的连接位置采用大圆角过渡,避免应力集中导致的轮盘疲劳开裂,过渡圆角的半径根据不同径向位置的应力分布做差异化调整,应力集中系数更高的轮盘中部区域圆角半径更大,在保证结构强度的同时尽可能减少流道内的流动阻塞。

从实际应用场景来看,这类叶轮既可以配套在小型废气涡轮增压器上,安装在汽车发动机、小型柴油机组的排气端,利用发动机排出的高温废气驱动叶轮旋转,带动同轴的压气机叶轮压缩进气,提升发动机的充气效率,在不增加发动机排量的前提下提升动力输出,降低燃油消耗与尾气排放;也可以配套在微型燃气轮机、有机工质透平发电装置中,作为动力输出的核心旋转部件,将高压蒸汽、有机工质的能量转化为旋转机械能驱动发电机发电,在分布式能源供应、工业余热回收场景中发挥作用。设计过程中需要兼顾气动性能与结构强度的平衡,不能单纯追求气动效率而将叶片设计得过薄,否则在高转速、高温工况下容易出现叶片变形、断裂的故障,也不能为了提升强度盲目增加叶片与轮盘厚度,否则会增大叶轮的转动惯量,提升设备的启动响应速度要求,同时增加不必要的材料成本。

在安装适配层面,叶轮背部的轮盘面与配套密封件的间隙需要控制在合理区间,间隙过大会导致工质从叶轮背部泄漏,降低整机效率,间隙过小则会在热态工况下因为部件热膨胀出现摩擦,因此设计时在轮盘背部预留了适配迷宫密封或碳环密封的安装台阶,台阶的径向尺寸与密封件的内径保持匹配,轴向位置根据密封件的安装高度做了对应调整。叶轮的动平衡去重区域设置在轮盘背部的外缘位置,设计时预留了足够的去重余量,方便后续动平衡工序中通过铣削去除不平衡量,不需要在叶片位置进行去重操作,避免破坏叶片的气动型线。整个叶轮的构型设计充分考虑了加工工艺性,叶片之间的流道宽度满足五轴加工中心的刀具进出要求,不需要拆分加工就可以完成整体铣削成型,也适配熔模铸造的工艺要求,叶型的拔模斜度沿脱模方向做了对应调整,可有效降低铸造过程中的废品率。
