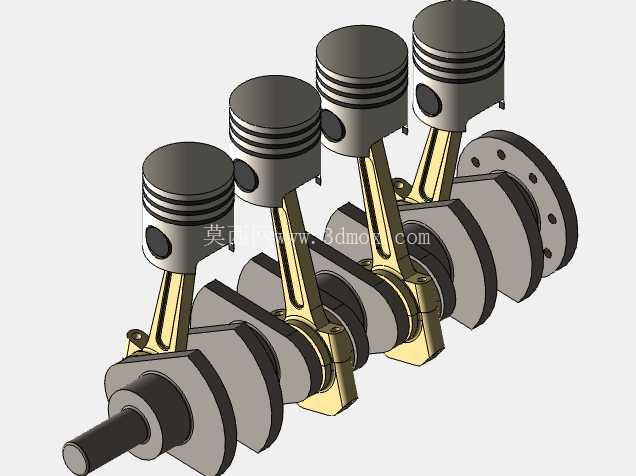

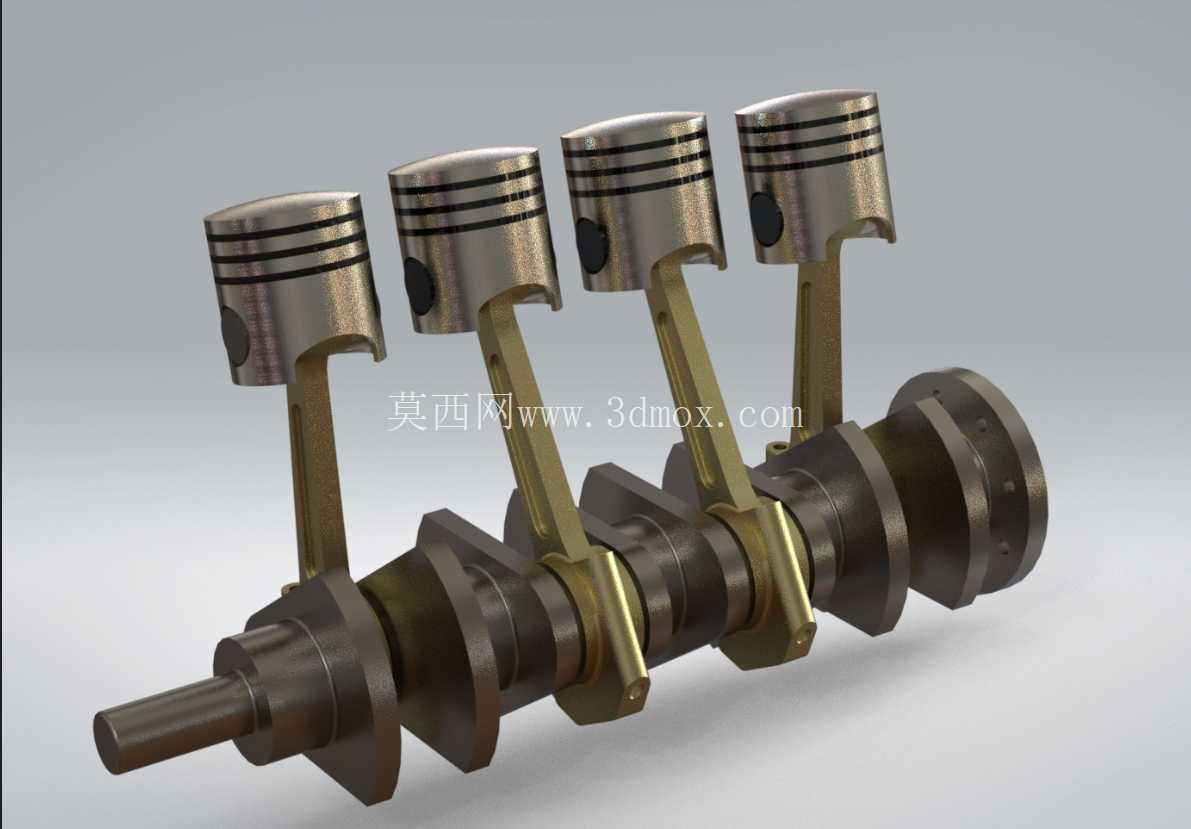

直列四缸发动机曲柄连杆机构总成

项目分类:发动机 发布时间:2026-07-29 ID:1203792
  • 直列四缸发动机曲柄连杆机构总成
  • 直列四缸发动机曲柄连杆机构总成

这套直列四缸曲柄连杆总成,是民用小排量乘用车动力系统里最核心的运动传递单元,日常接触的1.0L到2.5L排量区间的自然吸气、涡轮增压汽油机,绝大多数都采用这类结构布局,覆盖家用轿车、城市SUV、轻型商用货车等绝大多数路面行驶的燃油车型,是把燃气燃烧产生的直线推力转化为旋转扭矩输出的唯一载体,没有这套机构的精准配合,发动机根本无法完成持续的做功循环。

从实际装车的功能逻辑来看,这套组件需要承接燃烧室点火后燃气作用在活塞顶部的爆发压力,按照预设的点火顺序把四个活塞交替产生的上下直线运动,通过连杆的摆转传递转化为曲轴的连续旋转运动,最终把动力输出给飞轮端连接的变速器,驱动车辆行驶。整套机构的运行工况极其严苛,活塞顶部要承受瞬时最高可达上百个大气压的燃气冲击,曲轴主轴颈、连杆轴颈位置要在每分钟数千转的转速下持续承受交变载荷,同时还要克服高速往复运动产生的惯性力,所以建模阶段所有配合面的形位公差、运动间隙的设定都完全参照量产机型的实际参数,没有做任何简化处理。

设计过程中首先确定的是曲轴的曲柄销布置相位,直列四缸机型采用1-3-4-2的常用点火顺序对应的相位布局,相邻做功缸的曲柄销夹角设置为180度,这样的布置可以让四个活塞的往复惯性力实现一阶、二阶的自平衡,大幅降低发动机运行过程中的整机振动,不需要额外加装平衡轴就能满足民用车型的NVH要求。活塞部分采用了汽油机常用的三道环槽结构,最上方两道为气环,负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱造成动力损失,最下方一道为油环,负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。活塞销采用全浮式设计的安装边界,常温状态下活塞销与连杆小头衬套为间隙配合,与活塞销座孔为过渡配合,发动机达到工作温度后,活塞销可以在销座和衬套之间缓慢转动,让磨损均匀分布,延长组件的使用寿命。

连杆部分采用了工字形截面的杆身设计,这种截面结构可以在满足强度、刚度要求的前提下,最大限度降低连杆自身的重量,减少高速往复运动产生的惯性力,降低曲轴的承载负荷。连杆大头采用剖分式结构,通过连杆螺栓与曲轴的连杆轴颈连接,剖分面设计为平切口形式,匹配四缸汽油机常用的涨断式连杆工艺定位,保证连杆盖安装后的定位精度,避免高速运行过程中连杆盖出现错位造成轴颈磨损。曲轴部分设置了五道主轴颈支撑,对应直列四缸缸体的主轴承座安装位置,每两个相邻的曲柄销之间都设置有主轴颈支撑,大幅提升曲轴的整体刚度,避免高转速下曲轴出现挠曲变形影响运行稳定性。曲轴的自由端预留了正时齿轮、机油泵驱动齿轮、皮带轮的安装位,动力输出端设置有法兰结构用于连接飞轮,所有安装位的轴向、径向尺寸都参照量产机型的安装边界设定,与周边的正时系统、润滑系统、冷却系统部件不存在干涉问题。

建模过程中所有运动副都按照实际装配关系添加了完整约束,活塞与气缸壁为移动副约束,连杆小头与活塞销、连杆大头与曲柄销、曲轴主轴颈与主轴承座均为转动副约束,完全还原真实发动机的运动逻辑,可以直接用于运动学仿真,直观展示不同曲轴转角下四个活塞的位置变化、连杆的摆转角度变化,也可以在此基础上添加载荷参数进行动力学分析,计算不同转速下曲轴承受的交变载荷、惯性力大小,为后续的强度校核、结构优化提供基础数据支撑。整套模型的所有零件都设置了符合实际装配要求的配合间隙,比如活塞与气缸壁的配缸间隙、活塞环的开口间隙、轴瓦与轴颈的配合间隙都按照量产机型的公差范围设定,既保证运动过程中不会出现卡滞,也不会因为间隙过大造成密封失效、异响等问题。
