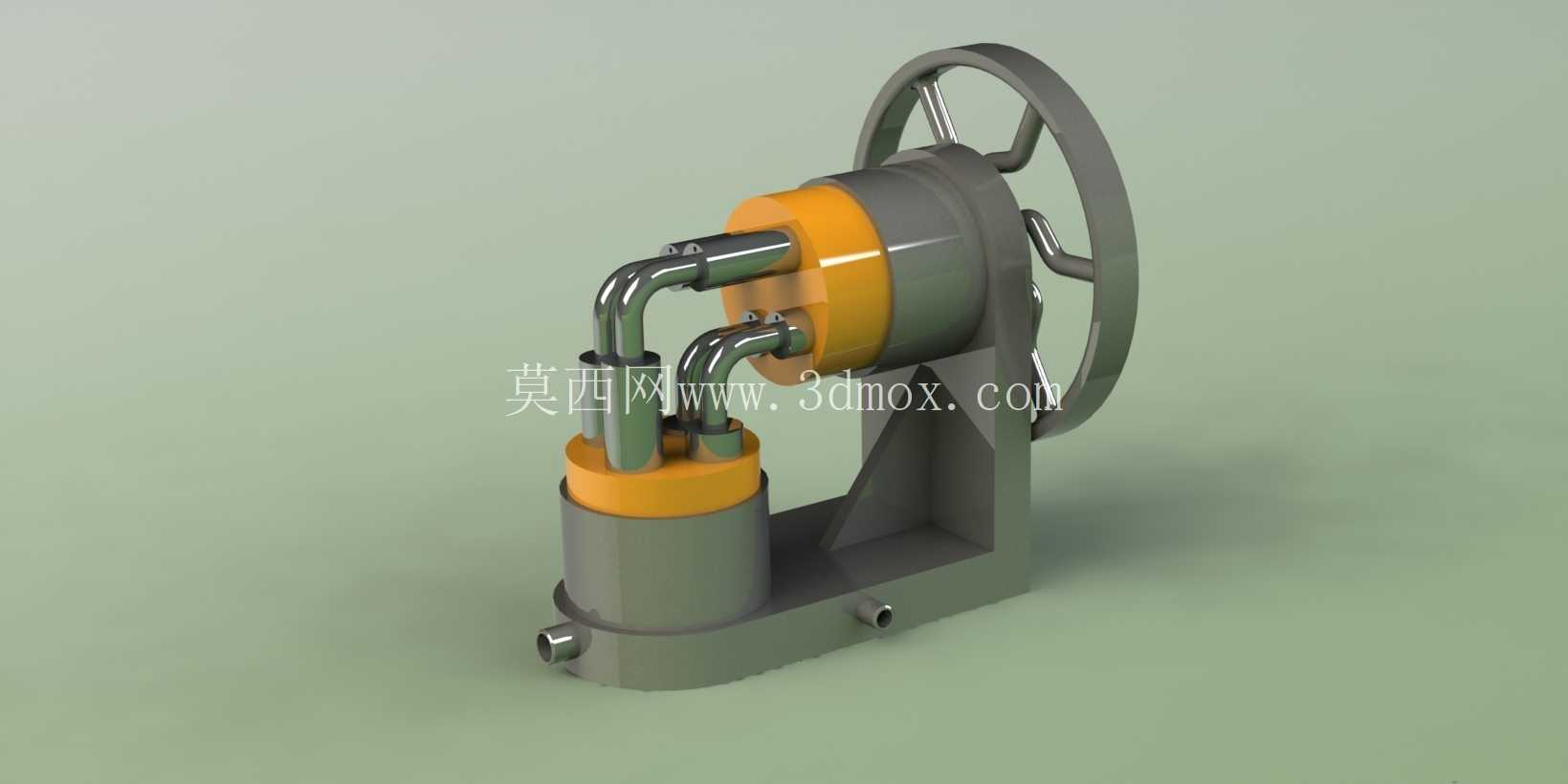

阿尔法斯特林双缸热力循环教学演示装置

这套双缸结构的斯特林动力装置，核心定位是热力循环原理教学与机械能转换过程的具象化演示载体，区别于工业级大功率动力输出设备，它的设计重心完全围绕原理可视化、结构易拆解、运行逻辑清晰三个核心方向展开，不需要承担持续高负载工况的输出任务，却能把外燃式热机的完整工作循环毫无保留地呈现给观察者。从结构布局来看，整套装置采用一体式铸造机座作为承载基体，机座底部预留了两个同轴的安装定位孔，可通过M6规格的紧固件直接固定在教学实验台的T型槽面板上，整体安装边界控制在长180mm、宽120mm、高160mm的范围内，不会占用过多实验操作台空间，即便是常规的中学物理实验室、高校热工实验台都能轻松布置。机座上方平行布置两个独立缸体，分别承担膨胀做功与气体压缩的功能，两个缸体之间没有采用传统的一体式流道设计，而是通过三根弯制成型的金属换热管道实现工质连通，管道与缸体的连接位置采用硬密封配合结构，装配时需要严格控制接合面的平面度公差，避免工质泄漏导致循环效率下降，这种外露式的管道布局并非为了造型美观，而是刻意把热交换的路径完全展示出来，让观察者能直观看到工质在冷热腔之间的流动路径，理解回热过程在斯特林循环中的核心作用。动力输出端配置了大直径的重型飞轮，飞轮轮缘做了等厚度的配重处理，转动惯量经过精确核算，既能够储存活塞做功冲程输出的动能，带动活塞顺利完成压缩、冷却的非做功冲程，维持整套装置的连续运转，又不会因为转动惯量过大导致启动阻力过高，只需要用手拨动飞轮轮辐就能轻松完成启动操作，飞轮与曲轴的连接采用平键周向固定，轴向通过锁紧螺母限位，拆解维护时不需要专用拉马工具，徒手就能完成拆卸，非常适合教学场景下的结构拆装演示。双活塞的配置采用错位相位设计，两个活塞的运动相位差严格控制在90度，配合曲轴的偏心结构，能够让工质在两个缸体之间完成定容加热、等温膨胀、定容冷却、等温压缩的完整循环，活塞与缸壁的配合间隙经过反复调校，既保证了运动过程的密封性，又不会因为间隙过小出现卡滞现象，即便是没有润滑的状态下也能顺畅运转。在实际教学应用场景中，这套装置可以搭配温度传感器、转速传感器直接接入热工实验数据采集系统，实时测量不同加热温度下的输出转速、循环效率变化，帮助学生理解外燃机与内燃机的本质区别，也能直观展示热能向机械能转换的完整过程。设计过程中特意没有增加外壳遮挡结构，所有的运动部件、连接管路、配合关系都完全外露，学生可以清晰观察到曲轴转动时活塞的往复运动规律、飞轮的储能作用、管道内的工质流动逻辑，甚至可以自行调整管道连接位置、更换不同重量的飞轮，测试结构参数变化对循环效率的影响。整套装置的所有零部件都采用模块化设计，缸体、管道、飞轮、曲轴、机座都是独立可拆分的单元，装配过程不需要复杂的专用工装，按照装配公差要求依次完成定位、紧固、间隙调整就能完成总装，对于机械设计从业者来说，也可以通过这套模型理解相位配合、转动惯量匹配、密封结构设计在动力装置中的实际应用逻辑，掌握小功率动力装置的布局思路与公差分配原则。
