工业炉用波纹式弯向炉管连接弯头

在各类工业加热炉、热处理炉以及高温流体输送管路系统中，炉管弯头是承担管路转向、补偿热变形量的核心连接部件，其结构合理性直接决定整套管路的运行稳定性与服役寿命。不同于普通常温管路使用的冲压弯头，炉管长期处于高温工况，管内输送的多为高温烟气、热媒或待加热工艺介质，管壁本身会随炉温波动产生明显的热胀冷缩形变，若弯头结构未预留足够的形变补偿空间，很容易在焊缝位置产生应力集中，长期运行后出现开裂、介质泄漏等故障，严重时甚至会引发炉体停炉检修，造成整条生产线的非计划停机。

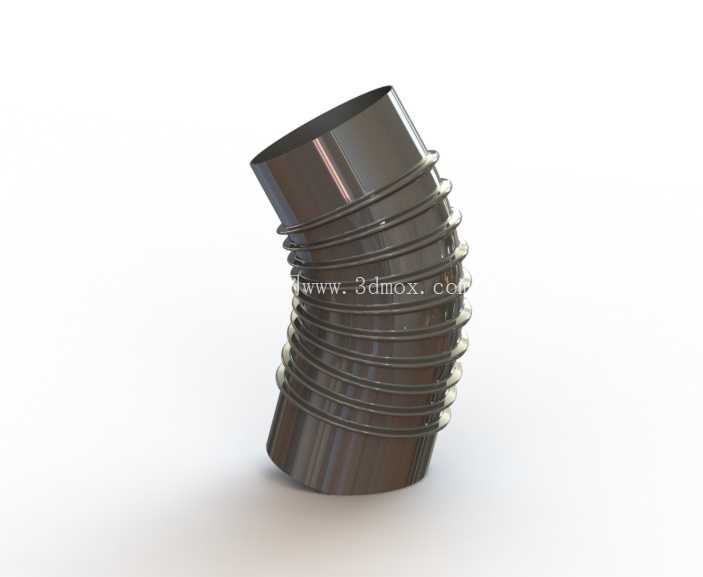

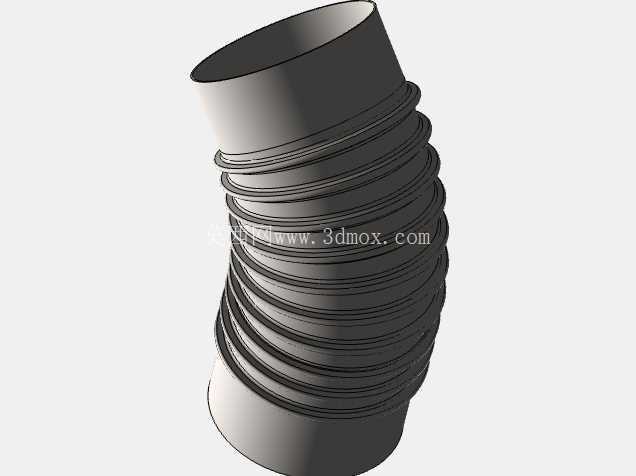

这款弯头采用带环形波纹段的弯管结构，整体为90度以内的缓弯弯头设计，两端为平直的等径对接段，可直接与同规格的直段炉管采用焊接或法兰对接的方式完成装配，对接段的外径公差控制在常规炉管的配合公差范围内，安装时无需额外加工过渡接头，能直接适配现有工业炉的管路安装边界。中间的波纹段沿弯管的弧形走向均匀排布，每一圈波纹的凸起高度、圆弧过渡半径都经过结构校核，既可以在管路受热产生轴向、径向位移时，通过波纹段的弹性形变吸收位移量，抵消热胀冷缩产生的内应力，也能在管路存在少量安装错位时，通过自身的结构变形补偿安装误差，降低现场安装的对位精度要求，减少施工过程中的调整工作量。

从结构设计逻辑来看，这款弯头的弯曲半径没有采用常规弯头的1.5倍管径标准值，而是结合炉内管路的排布空间做了优化，弯曲段的曲率过渡平滑，不存在局部曲率突变的位置，能有效降低管内流体经过弯头时的局部阻力，减少高温介质在弯头位置的涡流损耗，避免介质内的颗粒杂质在弯头处沉积造成管路堵塞。波纹段的槽底位置做了圆弧过渡处理，没有尖锐的内角结构，一方面能避免应力在槽底位置集中，提升弯头整体的结构强度，另一方面也能减少加工过程中的应力残留，降低后续热处理环节的工艺难度。

在实际安装场景中，这类弯头多用于工业炉的炉顶管路转向、炉侧进出管连接位置，安装时需要注意两端对接段的同轴度偏差不能超过波纹段的允许补偿量，焊接时要对波纹段做隔热保护，避免焊接高温造成波纹段的材料金相组织变化，影响其弹性补偿性能。在管路系统做压力试验时，要提前核对弯头的额定压力参数，确保试验压力不超过波纹段的承压上限，避免过压造成波纹段塑性变形失去补偿能力。日常运维过程中，可定期检查波纹段的形变情况，若发现波纹段出现异常凸起、表面裂纹等问题，可及时更换弯头，避免故障扩大影响整套炉体的运行。

不同于带独立补偿器的管路连接方案，这种将波纹补偿结构与弯头本体集成的设计，能大幅减少管路系统的连接焊缝数量，减少潜在的泄漏点，同时也能缩小管路转向位置的整体安装空间，对于炉体周边安装空间紧凑的场景，能有效降低管路排布的设计难度，不需要在弯头位置额外预留补偿器的安装长度，让整体管路布局更加紧凑。弯头的内壁整体做了光滑过渡处理，没有明显的接缝或凸起，能减少高温介质对管壁的冲蚀磨损，尤其是在输送含尘高温烟气的场景下，光滑的内壁能降低粉尘颗粒对管壁的冲刷速度，延长弯头的实际使用寿命。两端的平直连接段长度也经过匹配设计，既能够满足焊接操作时的焊缝位置要求，也不会因为平直段过长造成材料浪费，同时能保证对接后管路的整体直线度符合安装规范要求。
