AD16-22FVA交流数显电压电流表结构设计

在工业配电、小型设备电控柜、民用机电设备的面板监测场景里，这类集成式交流电压电流表是面板开孔安装类监测元件里应用极广的品类，不同于分体排布的独立电压表、电流表，这款AD16-22FVA伏安表采用单开孔安装的集成设计，直接适配行业通用的22mm标准面板开孔尺寸，安装时无需额外扩孔或者定制安装位，和常规指示灯、按钮的安装开孔规格完全兼容，电控柜面板排布时可以和同规格操作元件统一开孔尺寸，减少面板加工的工序复杂度，降低面板加工的出错概率。

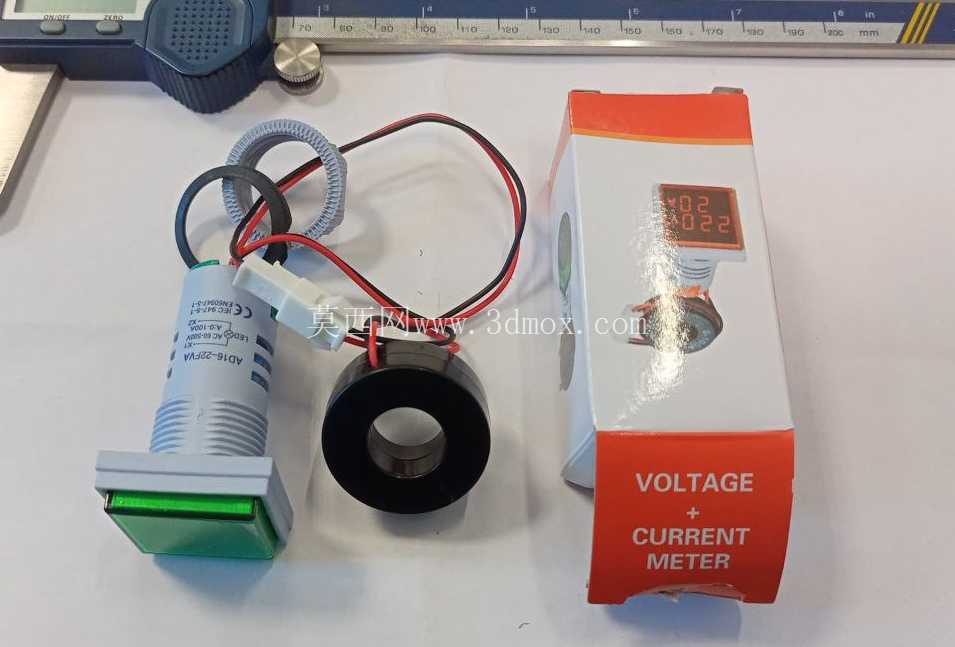

从实际功能来看，这款表集成了交流电压、交流电流双参数测量显示功能，配套的开合式电流互感器可以直接卡在被测相的交流导线上，不需要断开主回路串接测量元件，对于后期改造的电控柜、临时加装监测点的设备来说，这种互感器安装方式能大幅减少改造成本，避免主回路拆线带来的接线风险，测量量程覆盖60-500V交流电压、0-100A交流电流，完全覆盖常规工业三相电、民用单相电的电压范围，也能适配大部分小型机电设备、配电支路的电流监测需求，不需要额外更换量程匹配的测量元件。

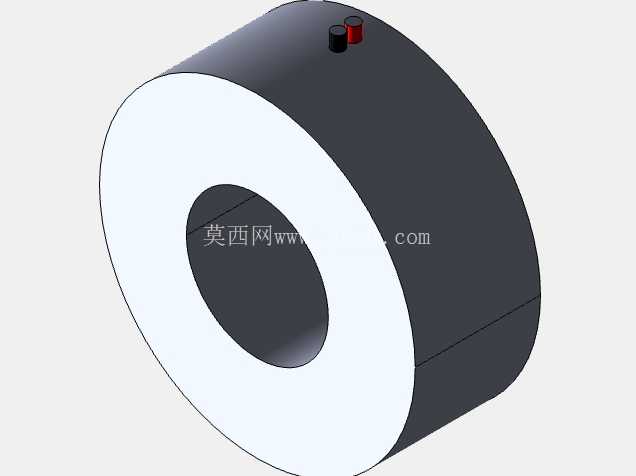

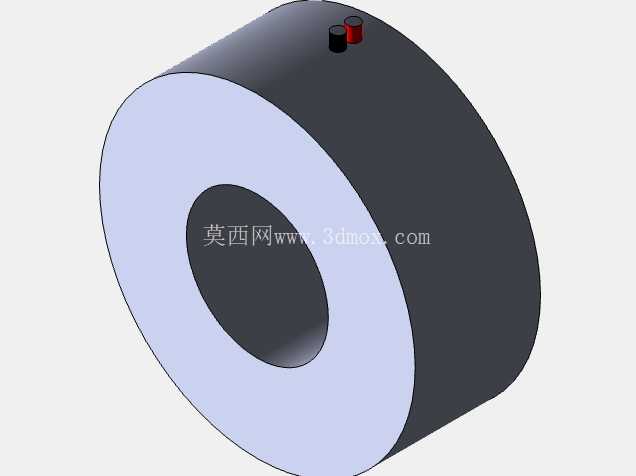

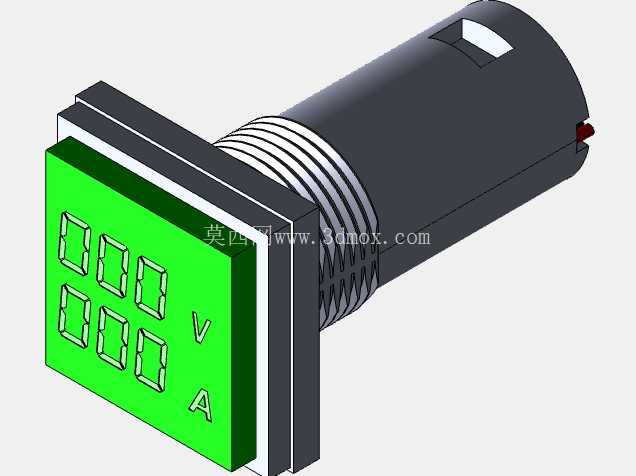

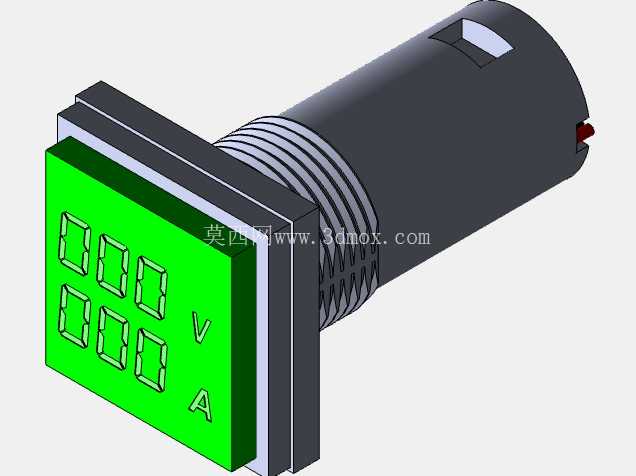

设计层面上，表头主体采用圆柱形卡扣式安装结构，主体外壳采用阻燃工程塑料注塑成型，表面做了哑光防眩光处理，前端的显示窗口采用绿色透光滤光层，红色数码管的显示内容透过绿色滤光层后，在车间强光、柜内照明反光的环境下依然能保持清晰的读数效果，不会因为环境光线反射导致读数困难。表头尾部的接线端采用快插式接插件设计，配套的线束带有防脱卡扣，接线时不需要拧螺丝压线，直接对准接插件插合即可完成接线，既能提升装配接线的效率，也能避免设备运行过程中振动导致的接线松脱问题。配套的电流互感器采用环形闭合磁芯结构，二次侧引线直接集成在互感器本体上，引线长度适配常规电控柜内从主回路走线槽到面板安装位的距离，不需要额外延长接线，互感器的内孔直径可以穿过常规10平方及以下的多股铜芯导线，覆盖大部分支路配电的导线规格。

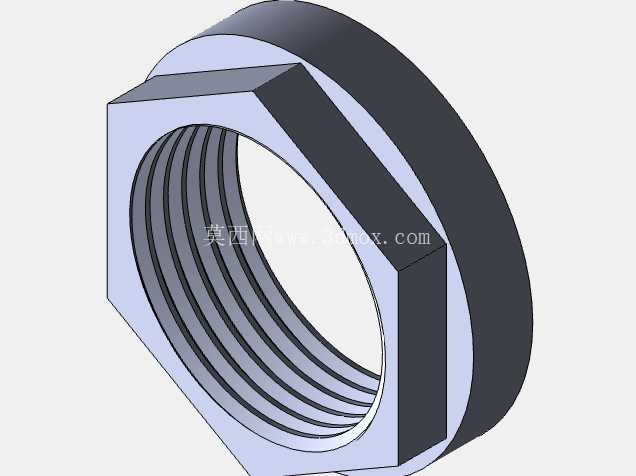

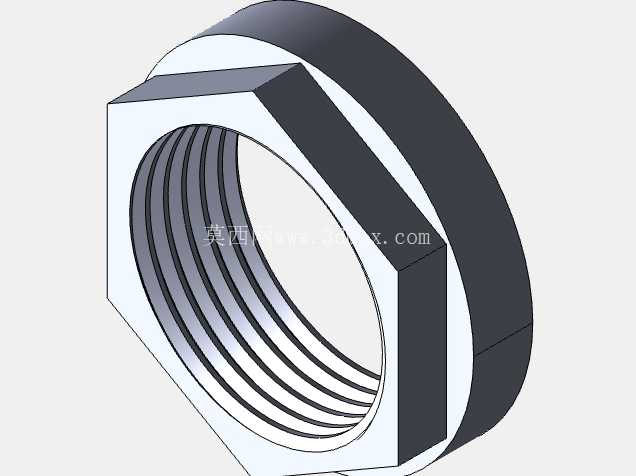

安装边界方面，表头插入面板后的卡扣锁紧结构可以适配1-5mm厚度的面板，不管是薄钢板电控柜、塑料设备外壳还是绝缘板安装面，都能通过尾部的卡扣锁紧固定，不需要额外加装螺母或者固定支架，表头突出面板的高度控制在10mm以内，不会因为突出过多导致面板操作时误碰，也不会影响柜门外的开合；表头在面板后方的主体长度控制在50mm以内，不会占用柜内过多的纵深空间，哪怕是深度较浅的小型电控箱，也不会因为元件过长导致箱门无法闭合。

实际选型应用时，这类集成式伏安表常被用在小型空压机、电焊机、稳压电源、配电箱支路、小型机床设备的面板上，替代传统的指针式电压表电流表，数显的读数方式比指针表更直观，不存在指针卡滞、读数视差的问题，双参数同屏显示的设计也能减少面板上的开孔数量，让面板布局更简洁，同时减少面板上的元件数量，降低接线的复杂度。建模过程中需要重点关注卡扣的弹性变形量，确保安装时卡扣能顺利穿过开孔，锁紧后又能提供足够的抱紧力，避免设备振动时表头松动脱出；同时要保证显示窗口的数码管安装角度和滤光层的透光角度匹配，避免出现显示内容偏色、可视角度过小的问题；互感器的磁芯安装同轴度也需要在建模时做公差约束，避免磁芯错位导致测量误差偏大，引线的出线位置要做圆角过渡处理，避免长期使用后引线被外壳棱角磨破绝缘层。
