薄型下压式CPU风冷散热结构三维设计

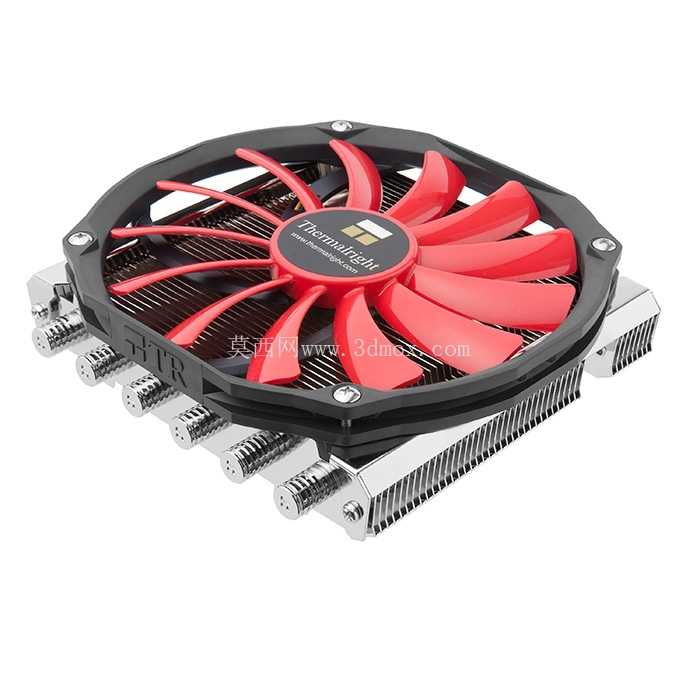

这款下压式薄型风冷散热结构，主要面向ITX紧凑型机箱、薄型HTPC主机、嵌入式工业计算设备这类对安装空间有严苛限制的应用场景，解决小容积机箱内CPU散热的空间适配问题，同时兼顾周边供电模块、内存区域的辅助散热需求。从结构设计逻辑来看，整体采用扁平化布局思路，核心散热模组的总厚度控制在极低水平，能够适配机箱内部CPU上方预留空间不足37mm的安装场景，避开常规塔式散热器高度过高无法装入小机箱的痛点。散热底座采用平整铣削加工面，能够与CPU顶盖充分贴合，减少接触热阻，底座内部预埋多根烧结热管，通过热管的相变传热特性，将CPU工作产生的热量快速传导至上方的鳍片阵列。鳍片采用穿片工艺与热管结合，铝制鳍片做了等间距排布设计，在有限的高度空间内尽可能拓展有效散热面积，同时保证气流能够顺畅穿过鳍片间隙，避免风阻过大导致风扇效能下降。配套的散热风扇采用九叶曲面扇叶设计，扇叶做了动平衡校准，运行时能够在低转速下输出足够的静压，保证气流能够穿透密集的鳍片阵列，同时将运行噪音控制在可接受范围内；风扇边框采用圆角方形结构，四个角预留减震安装位，通过橡胶减震钉与鳍片模组连接，减少风扇运行时的振动传递，避免共振产生额外噪音。安装结构方面，采用多组均布的弹簧加压螺丝，适配主流的台式机CPU安装孔位，弹簧的预紧力经过调校，既能保证散热底座与CPU顶盖的贴合压力均匀，避免压力不均导致的接触间隙，也能防止压力过大损坏CPU基板或主板PCB。从安装边界来看，这款散热结构的横向尺寸经过优化，不会遮挡CPU插槽周边的内存插槽，能够兼容高度较高的马甲内存，避免出现散热器安装后与内存干涉的问题；散热鳍片的边缘做了包边处理，不会出现割手的毛边，也能避免安装过程中剐蹭主板上的贴片元件。在实际使用场景中，这类薄型下压散热器不仅能带走CPU产生的热量，风扇吹出的气流还会向四周扩散，顺带吹拂主板CPU供电区域的MOS管、电感以及内存颗粒，帮助这些周边发热元件散热，提升整个平台的运行稳定性，这也是塔式侧吹散热器不具备的优势。建模过程中对每一处配合公差都做了还原，包括热管与鳍片的过盈配合量、风扇安装孔的位置度、安装螺丝的行程长度，都按照实际量产产品的工程参数进行绘制，能够直接用于散热结构的方案验证、安装干涉检查，也可以作为紧凑型PC装机方案的空间适配参考模型，帮助结构设计人员在开发小体积主机时提前评估散热方案的可行性，减少打样验证的迭代次数。
