这套环形排布的多单元活塞动力结构,最初的设计出发点是探索紧凑型动力单元的集成化可能性,打破传统直列、V型活塞动力的布局局限,尝试在有限的圆柱型安装空间内,排布更多做功单元,提升单位体积的功率密度。从实际应用场景来看,这类结构可适配对安装空间径向尺寸有严格限制、轴向尺寸相对充裕的特种动力配套场景,比如小型分布式动力输出设备、特种作业车辆的辅助动力单元、紧凑型航空辅助动力配套等场景,能够在不额外占用过多横向安装空间的前提下,提供稳定的动力输出。

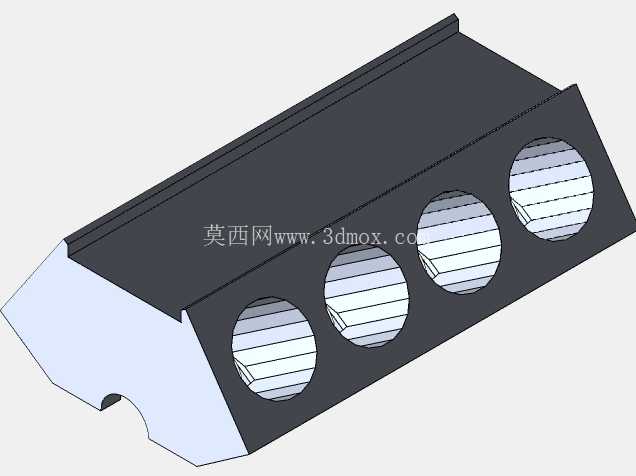

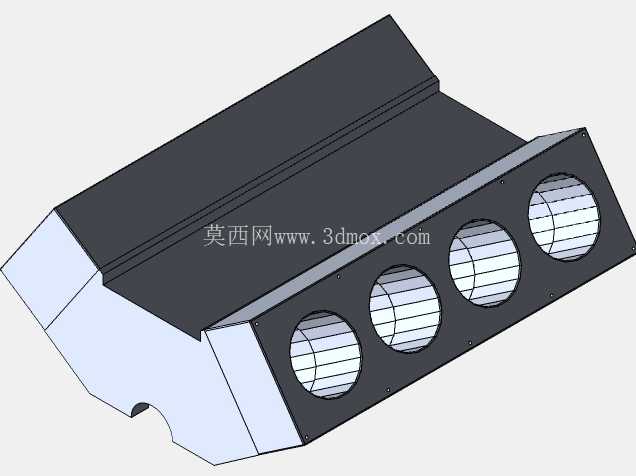

从功能特性上看,整圈环形排布的活塞单元采用模块化拼接设计,每一圈的活塞做功模块都通过标准化的连接结构固定在中心基座上,相邻模块之间通过定位销与高强度紧固件实现刚性连接,既可以根据实际动力输出需求增减做功单元的排布层数,也能在单个模块出现故障时快速拆解更换,降低运维的拆装难度。结构外侧的每一个活塞单元都预留了独立的介质通路接口,可根据做功介质的不同适配燃油燃烧做功、气压驱动、液压驱动等不同的动力输入形式,不需要对整体基座结构做大幅修改,仅需调整对应单元的密封组件即可切换驱动模式,适配不同场景的动力需求。

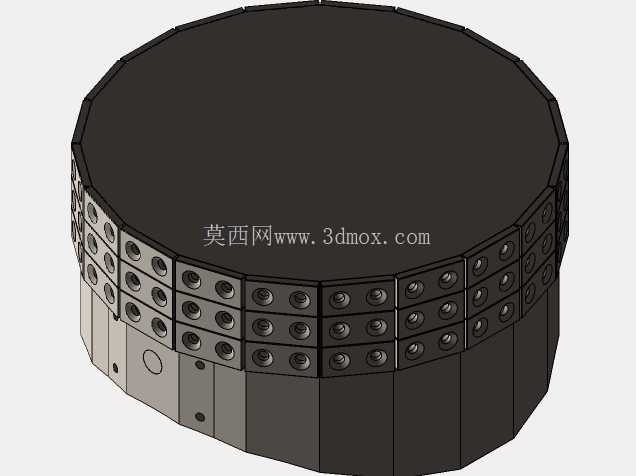

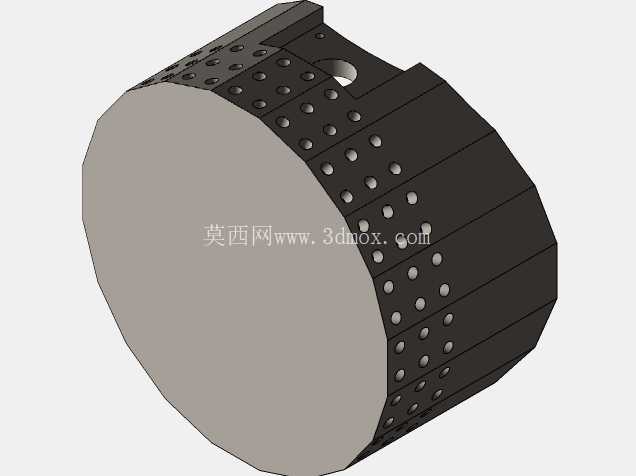

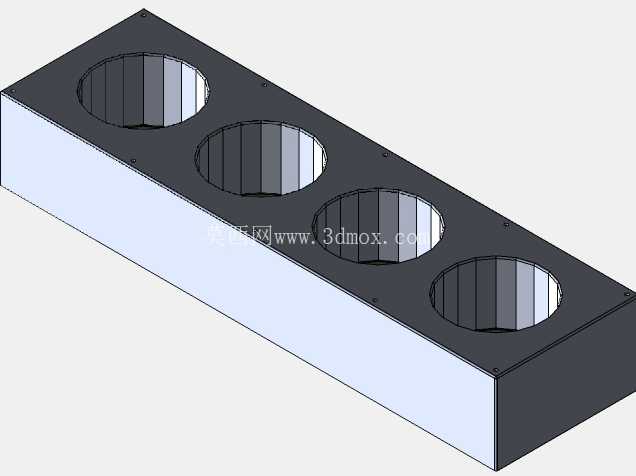

设计过程中首先确定的是整体的圆柱型安装边界,整体外轮廓为正多面拼接的近似圆柱结构,所有外侧活塞单元的安装面都处于同一圆柱切面上,保证整体安装时可适配标准的圆形安装舱位,不需要额外设计异形安装固定支架。基座部分采用分层式结构,底层为动力输出汇集层,所有活塞单元的做功行程通过内置的环形传动结构汇总到中心输出轴,避免传统多缸结构复杂的曲轴传动路径,减少传动过程中的动力损耗;中层为活塞运动导向层,每个活塞单元都配有独立的导向套,保证活塞往复运动的同轴度,降低偏磨带来的密封失效风险;上层为介质分配层,统一将做功介质输送到每个活塞单元的做功腔,保证各单元做功时序的一致性,避免出现动力输出波动。
在安装边界的考量上,整体结构的底部预留了标准的法兰安装孔位,可直接与配套的传动舱、设备基座通过螺栓刚性连接,安装孔位的排布符合通用动力设备的安装尺寸规范,不需要额外制作转接法兰。结构侧面的所有管路接口都统一设置在同一高度区间,方便外部管路的排布与连接,避免管路交叉干涉。活塞单元的外侧端面做了平齐化处理,没有突出的结构件,既可以在外侧加装整体式散热罩,通过环形风道带走做功过程产生的热量,也能避免突出部件在安装过程中与周边设备发生碰撞干涉。

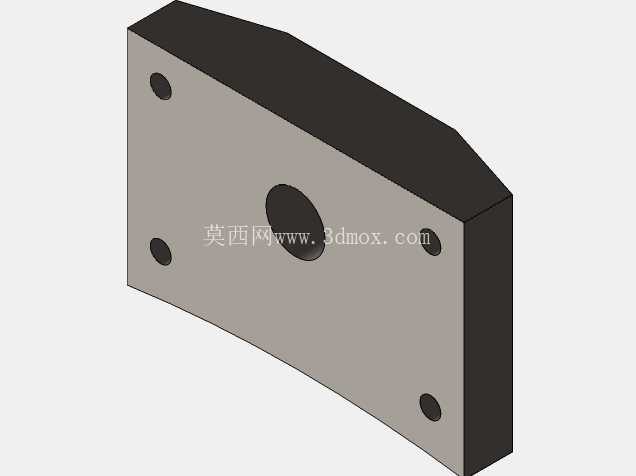

从结构细节来看,每个活塞单元的固定都采用了双层螺栓固定设计,靠近外侧的螺栓负责固定活塞腔壳体,靠近内侧的螺栓负责将单元模块与中心基座锁紧,两层螺栓的排布错开干涉位置,保证连接强度的同时,不会影响活塞的运动行程。相邻活塞模块之间的接合面都设计了密封槽,可根据驱动介质的不同选配橡胶密封垫、金属密封环等不同密封件,保证高压做功场景下的介质泄漏量控制在允许范围内。中心输出轴的端部预留了标准的键槽连接结构,可直接连接联轴器、齿轮等传动部件,不需要额外加工输出端结构。
这类环形活塞结构的设计,核心是在有限的圆柱空间内最大化活塞做功的总排量,相比传统同排量的直列活塞结构,整体径向尺寸可缩小40%以上,更适合安装空间局促的特种配套场景。同时模块化的单元设计也降低了零部件的加工难度,每个活塞单元都可以采用标准化的加工工艺批量生产,不需要加工复杂的整体式曲轴箱结构,降低生产制造的成本。在实际建模过程中,所有配合面的公差都按照通用机械加工的精度要求设定,运动部件之间预留了合理的配合间隙,既保证运动过程不会出现卡滞,也能控制间隙带来的泄漏与振动问题。
