汽车冲压用轮辐式支撑构件结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1203881
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计
  • 汽车冲压用轮辐式支撑构件结构设计

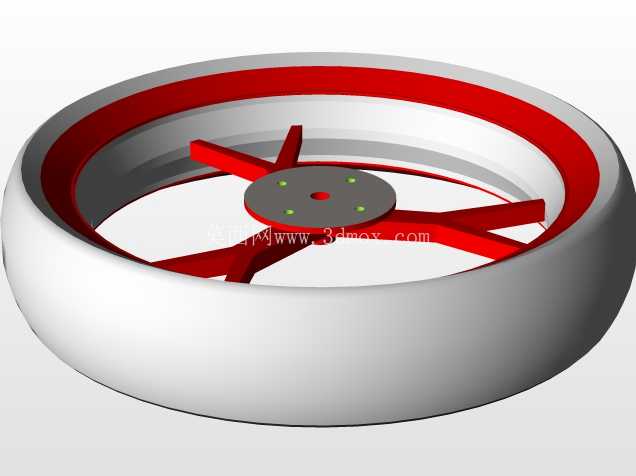

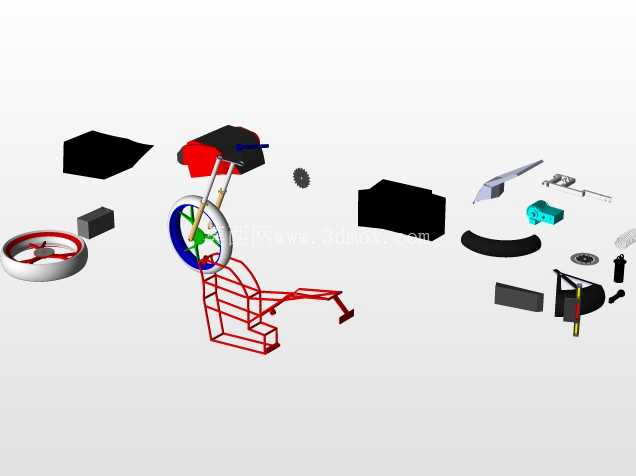

在汽车冲压生产线的送料、定位以及半成品件周转环节,轮辐式支撑构件是承载料片、配合模具工位转运的核心配套结构件,这类构件的设计合理性直接影响冲压工序的料件定位精度,以及连续生产过程中的运行稳定性。不同于常规的实心轮式承载件,该轮状支撑采用外圈环形承载面搭配中心轮毂、六根径向辐条的结构形式,外圈采用宽幅圆弧过渡的厚壁环形设计,接触料件的环形上沿做了等宽的凸起限位边,能够在承载平面料片或者浅拉深半成品件时,避免料件在转运过程中出现侧向滑移,同时环形结构的自重远低于同外径的实心轮结构,能够降低配套转动机构的负载扭矩,适配高速冲压线的快节拍转运需求。

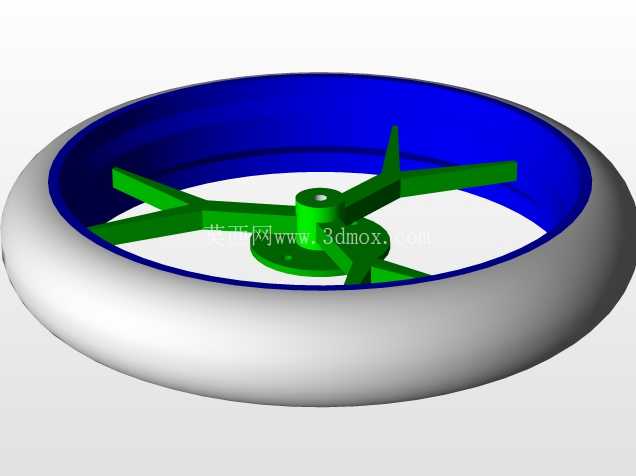

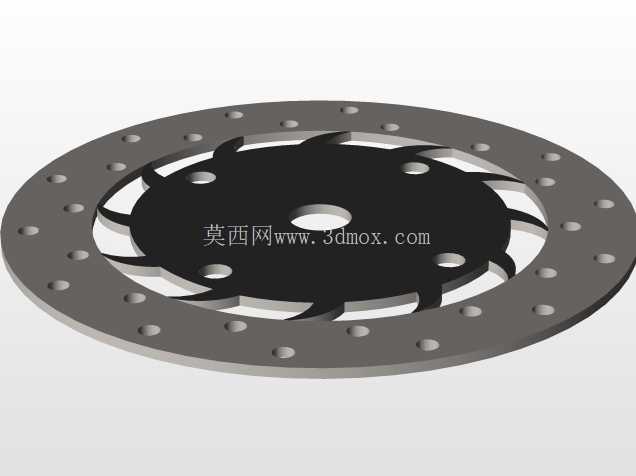

从结构设计的逻辑来看,中心轮毂区域采用圆盘式安装基准面,盘面均匀布置六个安装定位孔,中心预留同轴定位通孔,能够直接与转动轴或者工位转台的输出端配合,安装时依靠中心孔完成径向定位,六个周向孔完成轴向锁固,安装后整体同轴度公差可以控制在0.02mm以内,避免高速转动时出现偏摆抖动。连接中心轮毂与外圈承载环的六根辐条采用等截面矩形筋条结构,沿周向60度均匀分布,筋条的厚度经过受力校核,在承受最大额定承载重量时,辐条的最大挠度不超过0.1mm,既保证了支撑刚度,又最大化减少了材料用量,同时辐条之间的大镂空区域,能够方便冲压过程中废料下落、或者压缩空气吹扫清理工位杂物,避免积屑影响构件的转动精度。

在实际应用场景中,这类支撑构件主要适配汽车覆盖件冲压工序的工位间转运用途,比如车门内板、引擎盖外板这类大型浅拉深件的工序间移载,构件的外圈环形面可以根据接触的料件材质,包覆柔性防滑层,避免刮伤料件表面的涂装或者镀层。设计过程中需要重点控制的安装边界包括:构件的总厚度、外圈的最大外径、中心安装孔的孔径与孔位分布尺寸,这些参数需要与配套的转台输出轴、工位架的安装空间完全匹配,否则会出现安装干涉或者转动时与周边模具部件碰擦的问题。外圈承载环的内侧做了斜度过渡,能够在料件放置时起到自动导正的作用,即使料件初始放置位置存在小幅偏差,也能顺着斜面滑入正确的承载位置,减少人工调整的辅助时间。

从冲压工艺适配性来看,该构件本身的结构也完全适配冲压加工成型,所有的转角位置都做了合理的圆角过渡,避免冲压成型时出现应力集中导致的开裂问题,辐条与外圈、中心轮毂的连接位置都设置了加强圆角,能够提升构件整体的抗疲劳强度,在长期反复启停的转动工况下,不会出现连接位置断裂的问题。构件的非接触表面做了轻量化的减重设计,在不影响结构刚度的前提下,对非受力区域的壁厚做了均匀减薄,进一步降低整体转动惯量,让驱动电机的启停响应速度更快,适配高速冲压线每分钟15到20次的工位转移动作节拍。另外,环形外圈的下沿做了平整的安装基准面,当该构件需要作为固定式定位座使用时,可以直接通过外圈下沿固定在工位平台上,中心轮毂区域可以安装定位销或者检测传感器,实现料件到位检测、精定位的功能,拓展了构件的使用场景,不需要额外加工定制其他定位工装,减少生产线的工装投入成本。
