PCB板用铜母线二型机械连接端子结构

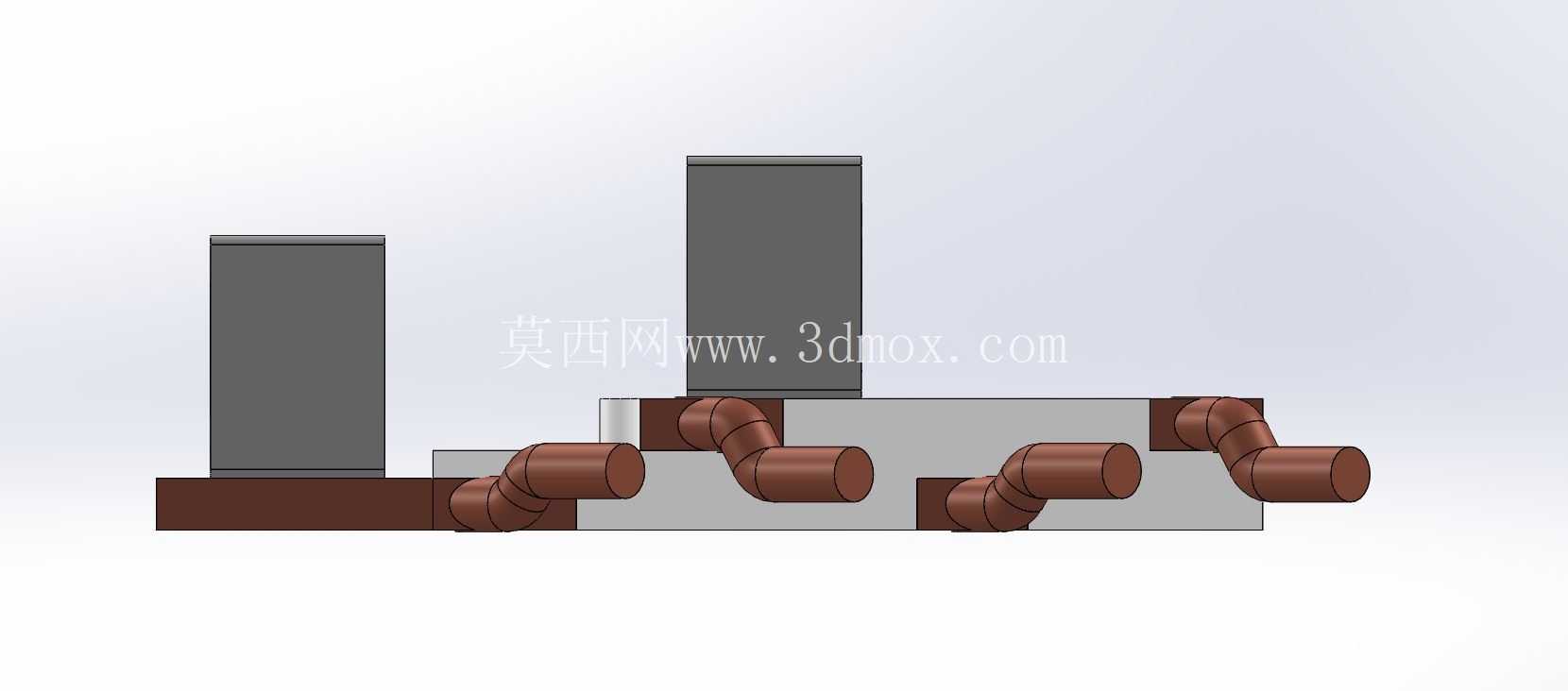

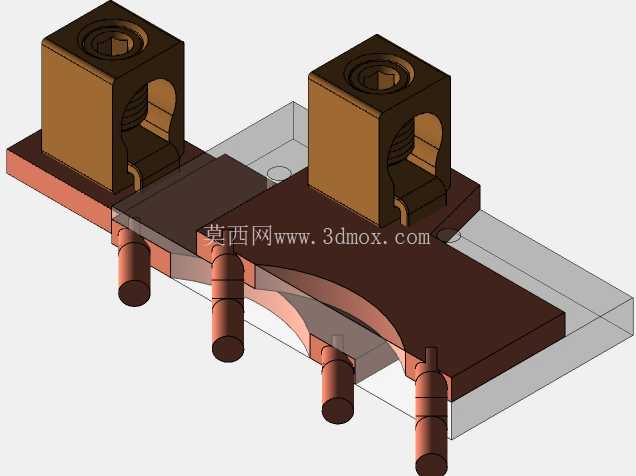

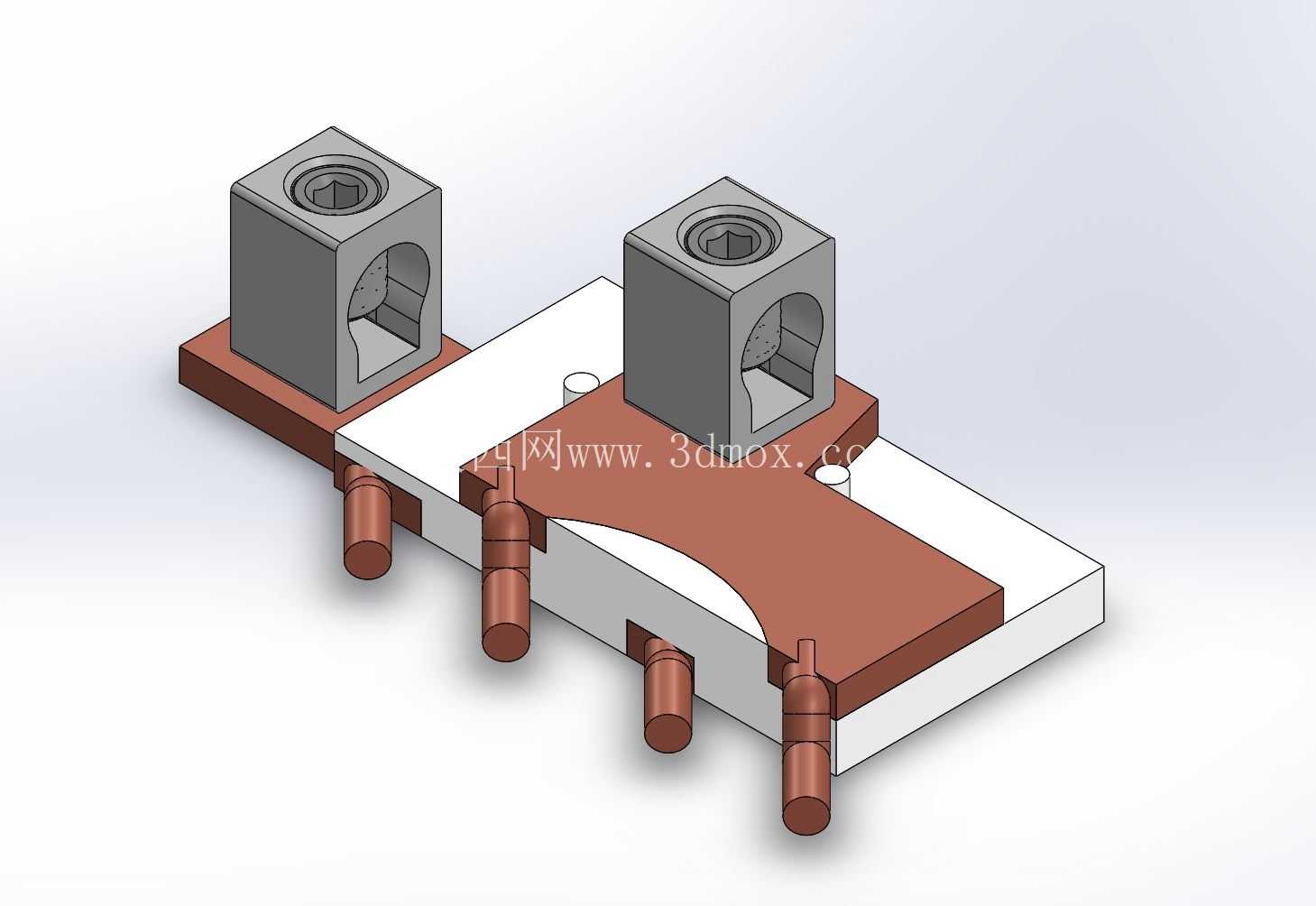

在车载电控单元、工业控制板卡的大电流供配电回路设计中，PCB板载功率器件的载流瓶颈一直是结构工程师需要重点攻克的环节，常规插针接线端子载流上限普遍不足30A，遇到电机驱动、电源转换这类持续走大电流的场景，很容易出现接插件温升过高、焊盘脱焊、接触电阻偏大的问题，这款二型铜母线机械连接器，就是针对这类板载大电流连接场景做的结构优化方案。从实际装配逻辑来看，这套连接结构没有采用常规的螺丝直接压接导线的方式，而是将导电主体做成分层复合结构：底部是白色的绝缘安装基座，直接贴合PCB板面做定位，基座上预留的四个定位柱对应PCB上的安装孔，过波峰焊的时候可以直接卡在板上做预固定，不需要额外做治具压合，能减少SMT工序的辅助工装投入。基座上方铺设的T型紫铜母排是核心导电部件，母排的厚度根据载流需求做了匹配，伸出基座的四个圆柱引脚直接穿过PCB的焊盘孔，焊接后和板内铜箔形成完整的导电通路，相比细插针的结构，铜柱和焊盘的接触面积更大，过流时的电流密度分布更均匀，不会出现局部电流集中导致的焊盘过热问题。母排上方的两个灰色方块是独立的导线压接座，每个压接座内部都做了内六角螺丝锁紧结构，外部接入的动力线剥掉绝缘层后直接插入压接座的进线孔，拧紧内六角螺丝就能把导线线芯牢牢压在下方的铜母排表面，压接位置特意做了弧形的让位缺口，一方面能给导线线芯提供足够的容纳空间，避免多股线芯被螺丝切断，另一方面弧形面可以和圆形线芯形成更大的接触面积，降低接触电阻。两个压接座在母排上的位置做了错位排布，相邻两个接线位的电气间隙满足强电回路的安规要求，不会因为高压差出现飞弧、爬电的问题。从安装边界来看，整个连接器的总高度控制在常规板卡元件的高度限制范围内，不会和机箱内的其他结构件产生干涉，基座的长宽尺寸刚好适配常用的功率板安装位，四个引脚的孔位间距符合通用PCB设计的栅格规范，工程师在画板的时候不需要额外调整孔位坐标，可以直接调用封装库。设计时特意把压接螺丝的操作方向设置在垂直于PCB板面的正上方，生产现场接线的时候，电批可以垂直向下操作，不需要倾斜角度找螺丝位，能大幅提升产线的接线效率，也能避免因为操作空间不足导致的螺丝没拧紧的虚接问题。铜母排和绝缘基座之间采用过盈配合加定位凸台的固定方式，不需要额外打胶或者用卡扣固定，在车载振动工况下，铜母排不会和基座产生相对位移，避免引脚位置受到反复剪切力出现断裂。压接座和铜母排之间也做了定位卡槽，拧螺丝的时候压接座不会跟着螺丝转动，保证锁紧力完全作用在导线和铜排的接触面上。这类连接器目前主要用在新能源汽车的车载充电机、DC-DC转换模块的功率回路里，也可以适配工业变频器、伺服驱动器的板载动力接线场景，相比传统的栅栏式接线端子，它的载流能力可以提升一倍以上，同时占用的PCB板面面积更小，能给板上其他功率元件留出更多的散热空间。建模的时候需要重点关注几个配合公差：铜引脚和PCB焊盘的间隙要控制在合理范围，太大容易出现焊锡爬锡不足，太小会导致插装困难；压接座内的螺丝孔和进线孔的同轴度要保证，不然螺丝锁紧的时候会偏斜，压不紧线芯；绝缘基座上的定位柱尺寸要做负公差，适配PCB厂家常规的钻孔精度误差，避免出现插装不到位的问题。另外铜母排的折弯处做了圆角过渡，避免大电流通过时尖端放电，也能减少加工时的应力集中，提升母排的结构强度。
