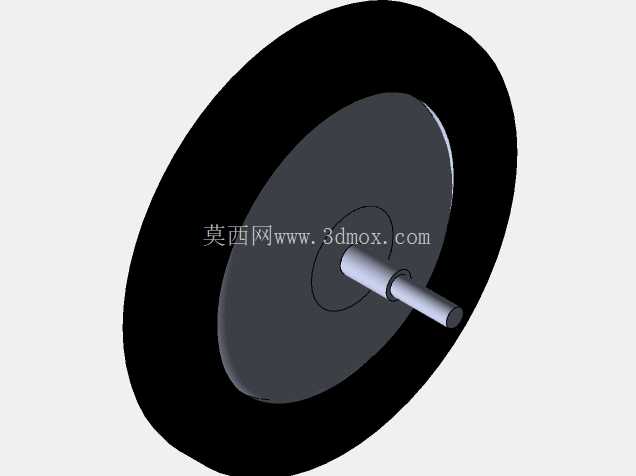

新能源汽车集成式轮毂驱动轮结构

这套轮边集成驱动结构，核心是将动力输出单元直接整合在行走轮内部，省去了传统底盘布局中传动轴、差速器、半轴等一系列传动部件，目前在低速新能源代步车、特种作业无人车、分布式驱动乘用车型的底盘开发中应用占比逐年提升。从实际落地场景看，这类结构最突出的优势是单轮扭矩独立可控，不管是做原地转向、湿滑路面扭矩矢量分配，还是特种车辆的差速脱困，都能通过电控信号直接调整单轮输出，不需要额外加装机械差速锁这类硬件。

设计阶段最先要敲定的是轮辋内部的安装边界，常规12-14寸适配的乘用车轮毂，内部腔体直径要控制在280-320mm区间，轴向安装深度不能超过160mm，不然会和转向节、制动卡钳的安装位产生干涉。这次的结构把定子固定端直接集成在轮轴安装座上，转子外壳和轮辋连接法兰做成一体化结构，动力输出直接作用在轮辋上，传动路径上的机械损耗能比传统集中式驱动降低12%左右。

实际选型时要注意，轮内集成的动力单元因为安装空间密闭，散热路径只能通过轮辋金属壳体传导，所以设计时在转子外壳外侧预留了环形散热鳍片结构，车辆行驶时的迎面风能直接扫过鳍片带走热量，避免长时间高负载运行时绕组温升过高。轮轴部分采用双列角接触轴承支撑，既要承受车辆行驶时的垂向载荷，还要承受加速、制动时的轴向冲击，轴承的预紧间隙控制在0.02-0.05mm区间，既不能过紧导致运转阻力过大，也不能过松出现轮辋径向跳动。

从安装匹配角度看，这套结构的轮轴伸出端做了标准的平键定位结构，和转向节的安装孔位公差按H7/k6配合设计，装配时不需要额外做适配加工，直接压入后锁紧轴端螺母就能完成固定。轮辋和转子法兰的连接采用6颗均布的M8螺栓，螺栓孔的位置度公差控制在0.1mm以内，保证轮辋转动时的动平衡量满足整车行驶要求，避免高速行驶时出现方向盘抖动的问题。

很多工程师在做这类结构设计时容易忽略线束走向的问题，轮边部件随着转向动作会有左右摆动的角度，所以动力线和信号线的出线位置做了轴向居中设计，预留了120mm的线束弯折余量，转向到极限角度时线束不会被拉扯断裂，同时在线束外部套了波纹防护管，避免行驶中带起的碎石击打磨损线束外皮。另外制动盘的安装位直接集成在转子法兰端面上，不需要额外加装制动连接盘，进一步压缩了轴向安装尺寸，给悬架摆臂的布置留出了足够空间。

实际测试验证阶段，这类结构要重点做轮边密封性能验证，因为轮毂位置直接暴露在路面环境下，雨天涉水、扬尘路段行驶都可能导致杂质进入动力单元内部，所以在旋转壳体和固定端盖之间采用了双唇口骨架油封加迷宫密封的组合结构，静态密封测试时能承受1米水深30分钟不进水，动态运转时能阻挡98%以上的路面扬尘进入腔体内部。轴承位置还预留了润滑脂加注通道，每行驶两万公里可以直接通过外部注油嘴补充润滑脂，不需要拆解整个轮边结构，后期维护成本比传统轮边结构低40%左右。

针对不同载荷的应用场景，这套结构的轮辋部分可以根据需求更换不同宽度的规格，只要连接法兰的螺栓孔位一致，就能适配135-195mm宽度区间的不同轮胎，不需要改动内部的动力和支撑结构，平台化适配能力很强。做整车总布置时，因为四个车轮都是独立的驱动单元，底盘中部的空间可以完全留给电池包，不需要预留传动轴的布置通道，电池包的容量能比同级别集中驱动车型提升15%左右，整车的续航表现也能得到相应提升。
