伊顿S系列方向控制阀电气线圈结构设计

在行走液压、工业液压系统的阀组设计场景中，8号旋入式插装阀的配套驱动元件长期存在耐用性不足、防护等级不匹配现场工况的痛点，伊顿S系列方向控制阀电气线圈正是针对这一需求开发的专用驱动部件，主要适配SiCV型8号旋入式插装阀，为阀芯的换向动作提供稳定的电磁驱动力，覆盖210bar额定工作压力的液压系统，在工程机械、农业装备、港口液压设备的阀组集成中应用广泛。

从实际工况适配角度看，这类线圈的设计完全围绕现场恶劣使用环境展开，摒弃了传统D型框架加壳式的分体结构，采用一体式封装设计，封装壳体为玻璃填充尼龙材质，可抵御作业过程中的物理磕碰、砂石冲击，同时能耐受液压系统周边的持续热冲击，无需额外加装防雨防尘防护结构即可直接暴露在户外设备上使用。额定工况下，线圈可在最高100℃的环境温度下持续工作，电压适配范围覆盖标称电压的85%至110%，可应对车载、工业现场常见的电压波动问题，不会因电压偏移出现驱动力不足或者线圈过热烧毁的情况。

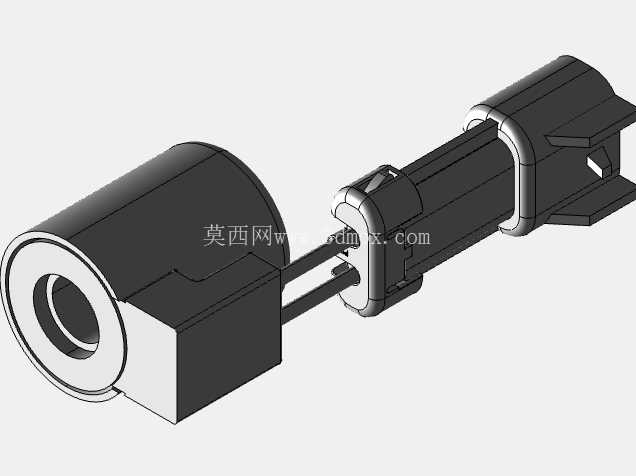

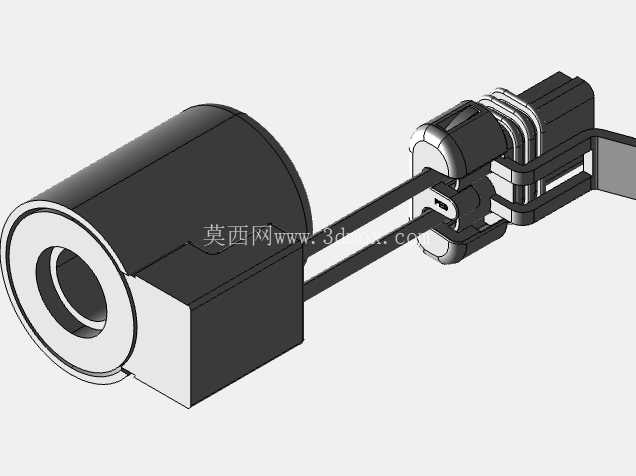

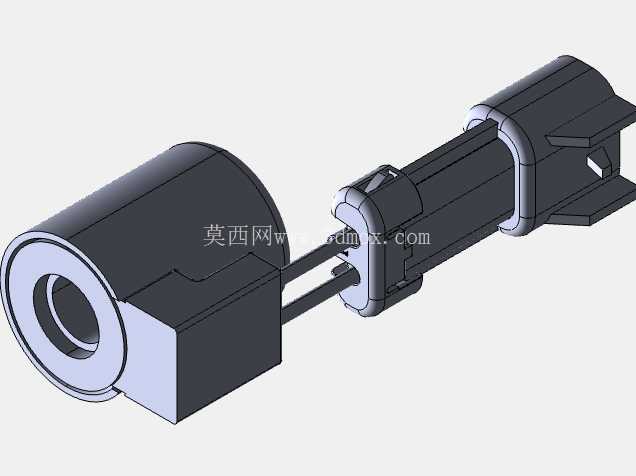

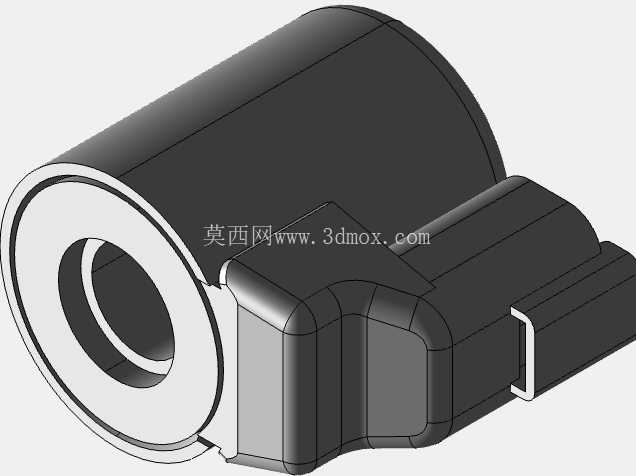

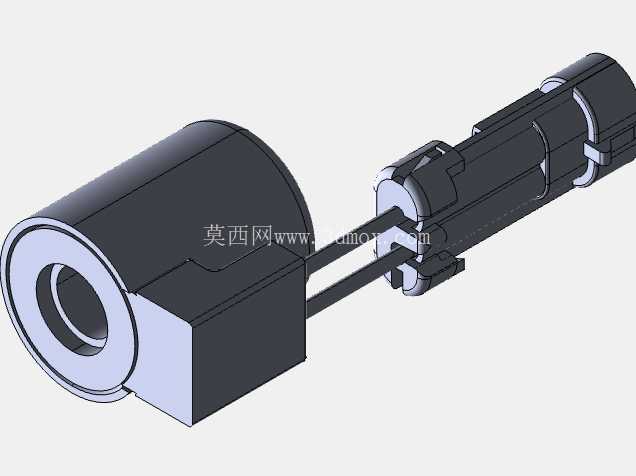

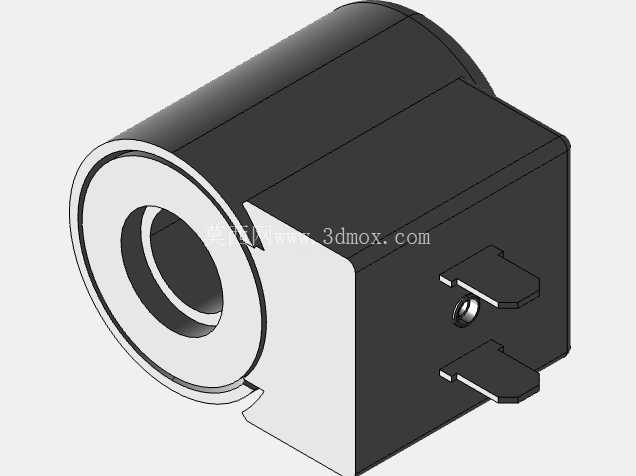

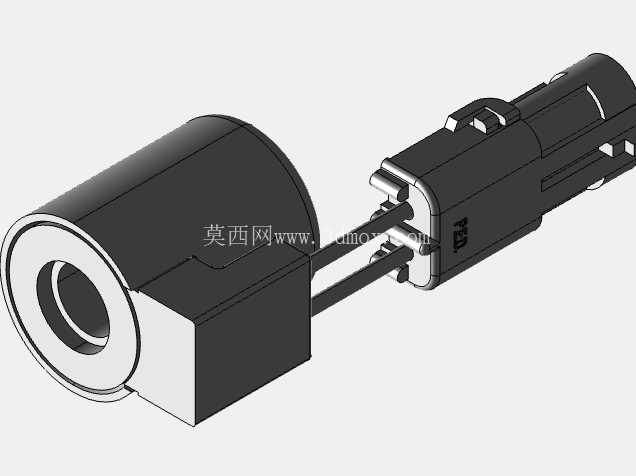

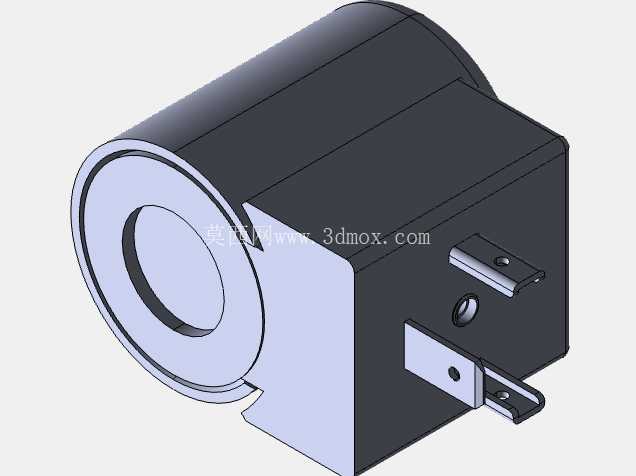

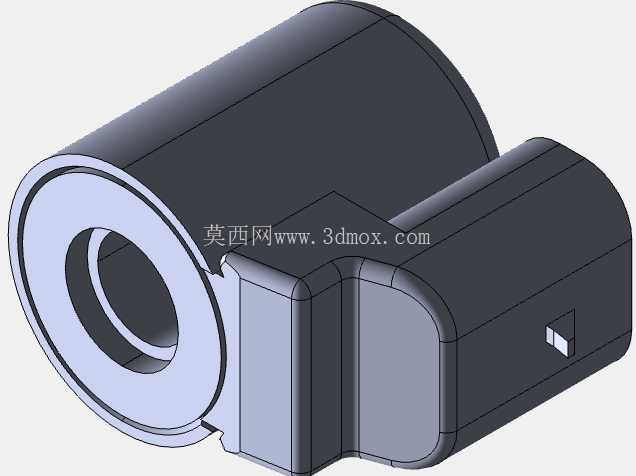

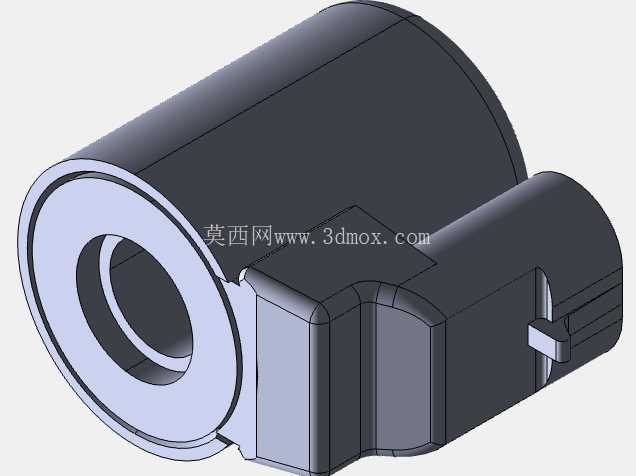

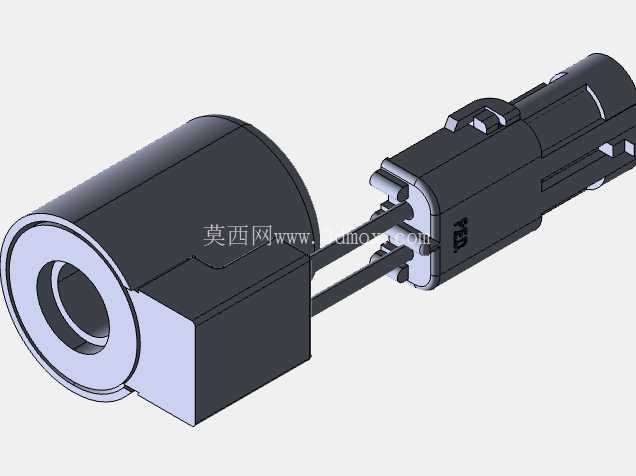

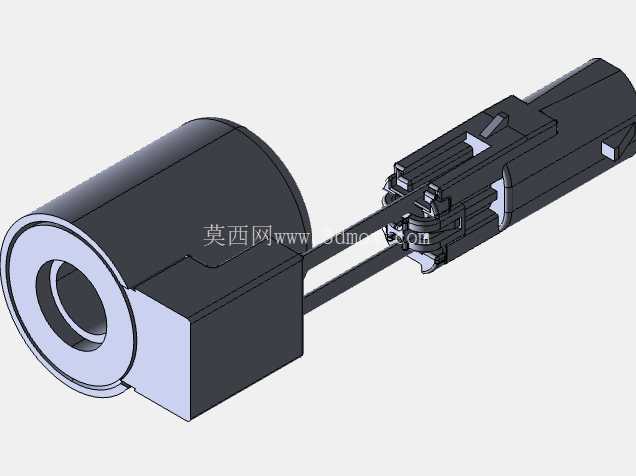

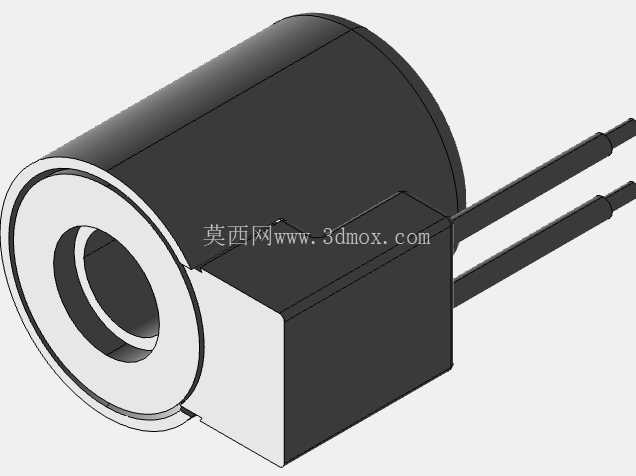

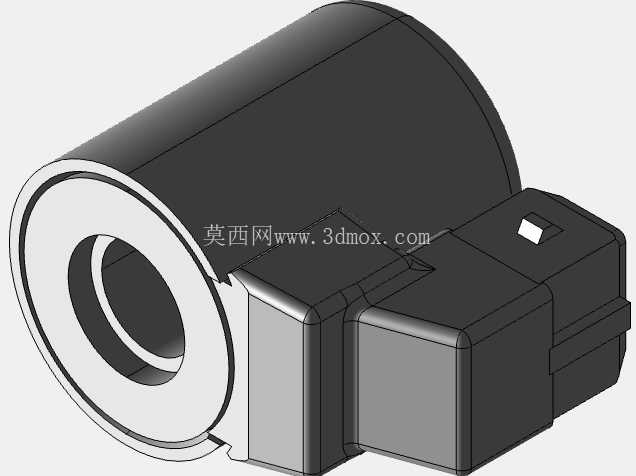

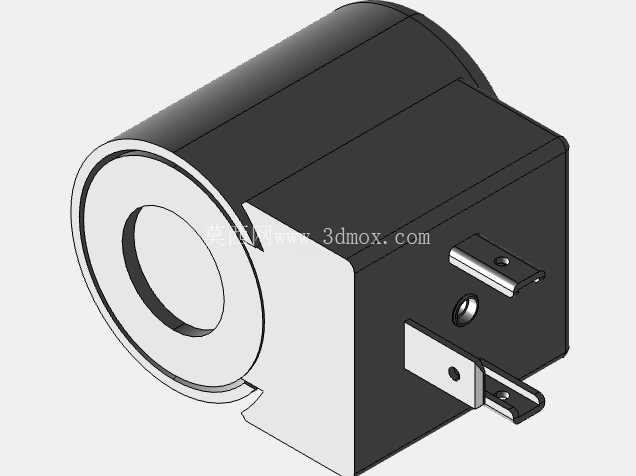

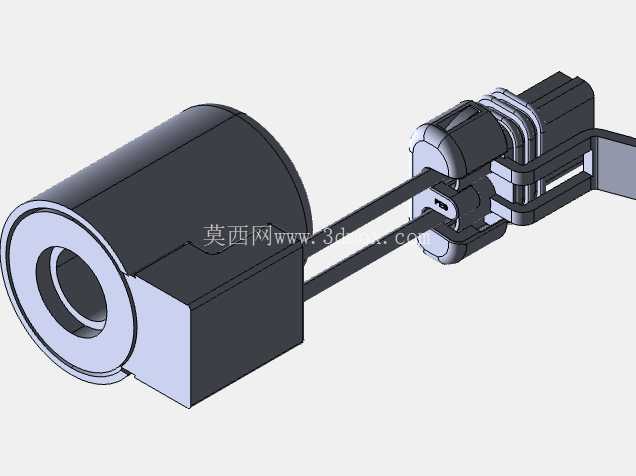

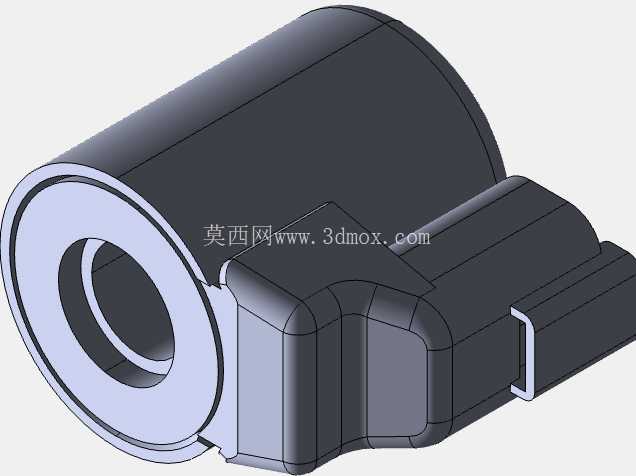

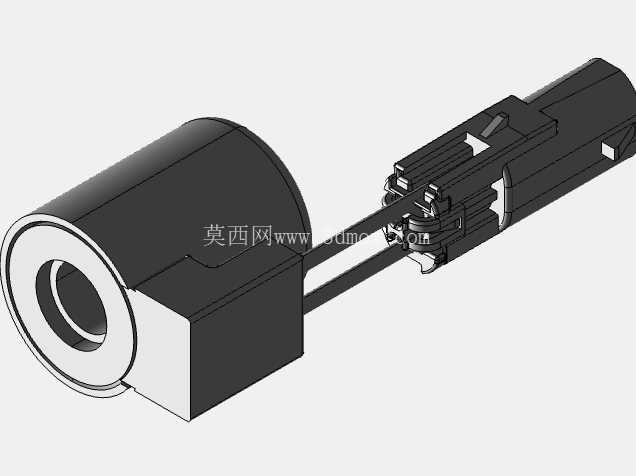

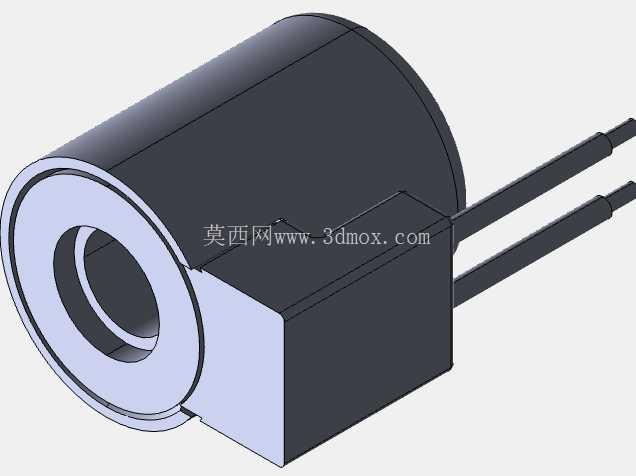

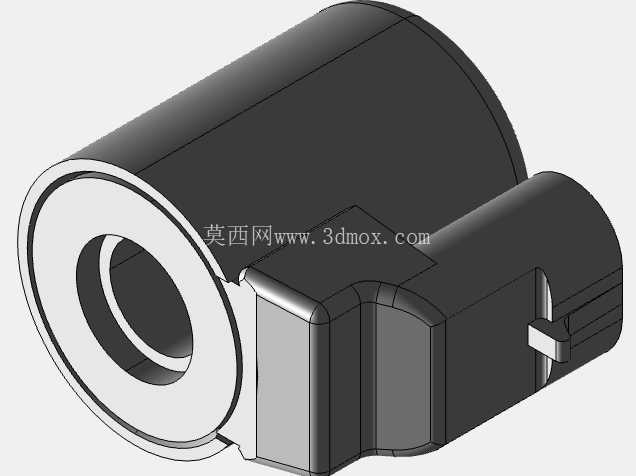

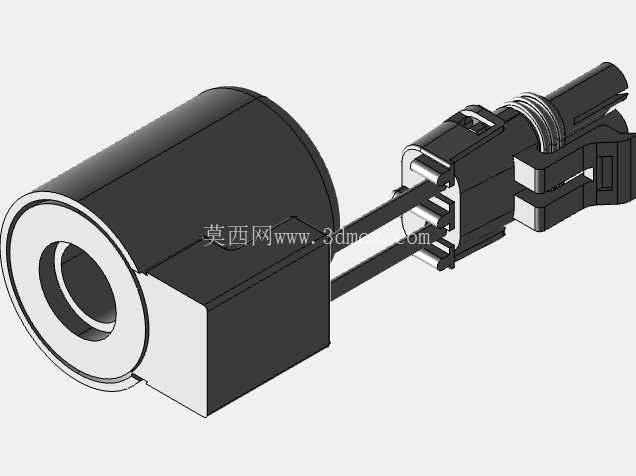

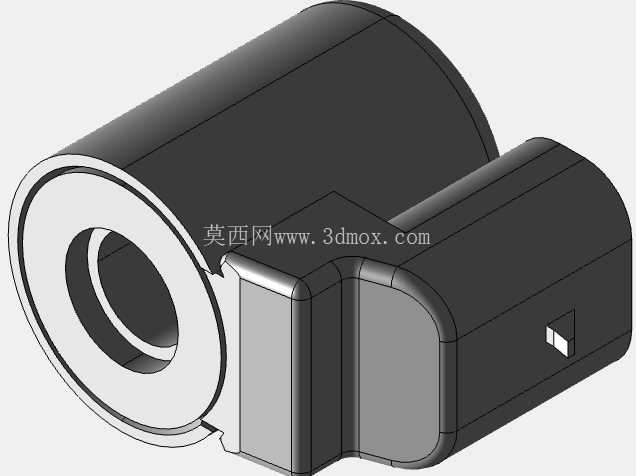

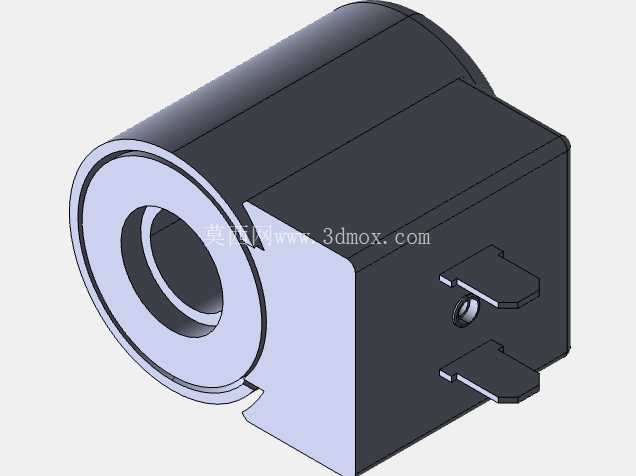

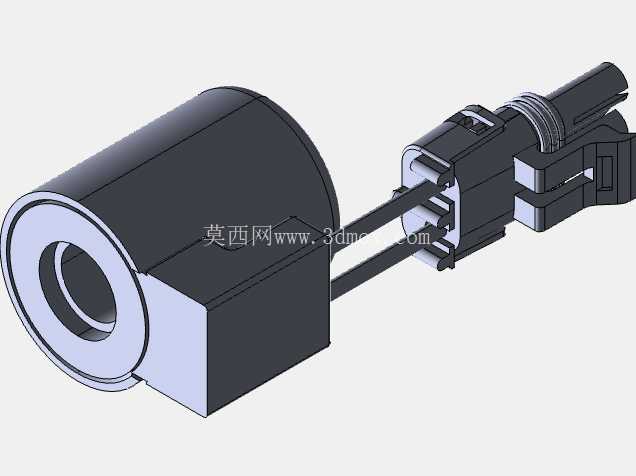

在安装边界与接口设计上，该系列线圈充分考虑了不同设备的布线需求，预留了多种集成连接器选项，适配不同的现场布线规范：针对移动作业设备，可选配Deutsch DT04-2P型2针公头连接器，满足行走设备常用的接插件标准；针对工业固定安装场景，可选配ISO4400/DIN43650标准的工业3针连接器，正确接插后可达到IP65防护等级，部分配置可达到IP67防护等级，可应对高压冲洗、短时浸水的极端工况；针对需要远距离布线的场景，可选配Metri-Pack D0/J0型连接器，适配150、280系列集成公头连接器；还有飞线版本配置标准18号引线，常规引线长度610毫米，可直接接入设备控制柜内，无需额外转接；Weather-Pack型连接器则可作为引线上集成公头或母头的选项，适配户外设备的防水布线要求。

性能参数匹配上，标准S系列线圈额定功率为20瓦，针对紧凑型低压8号阀门做了专门的参数优化，常规工作压力可达210bar，若系统压力达到350bar则需选用更高规格的P系列线圈，选型时可根据系统工作压力直接匹配，无需额外核算驱动力余量。线圈的零件标识遵循300AA前缀的11位数字格式，电压选项覆盖12V DC、24V DC、36V DC、115V AC（内置整流）、230V AC（内置整流），可适配不同设备的供电体系，不管是车载直流供电系统还是工厂交流供电场景都能找到适配型号。

从三维建模的角度看，该线圈的外形结构充分考虑了插装阀的安装空间，主体为圆柱形同轴结构，与插装阀的安装轴径完全匹配，侧边的接线腔体做了扁平化处理，可压缩阀组的整体安装宽度，在集成多联阀组时不会出现相邻线圈干涉的问题。建模时需要重点保证内孔与阀芯推杆的同轴度公差，安装端面的平面度要求，以及接线腔体与主体的连接强度，避免长期振动下出现接线部位断裂的问题。同时一体式封装的外形没有多余的突出结构，安装时可直接从阀杆端部套入，通过端部的锁紧螺母固定，安装步骤简单，后期维护更换时无需拆解周边阀组，可直接在线更换，大幅降低设备的停机维护时间。

在实际选型应用中，需要注意不同连接器版本的外形尺寸差异，飞线版本的长度最短，带集成连接器的版本需要预留接插件的插拔空间，在阀组布局时要提前留出接线操作的空间，避免出现安装完成后无法插拔接插件的问题。同时线圈的工作温度上限与环境温度、通电占空比直接相关，持续通电工况下需要核实环境温度是否在允许范围内，若环境温度长期超过额定值，需要选用更高耐温等级的型号，避免线圈绝缘老化缩短使用寿命。
