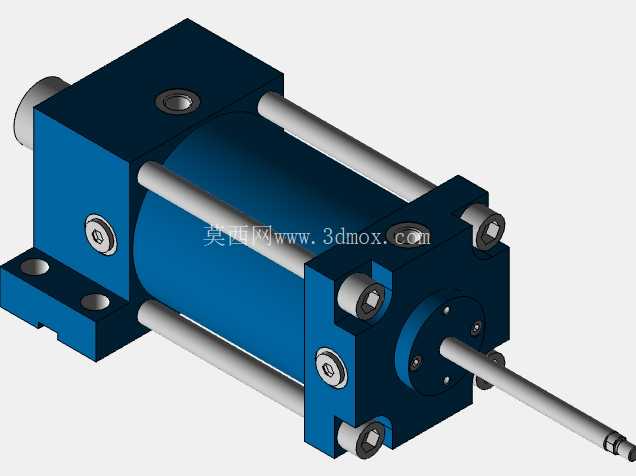

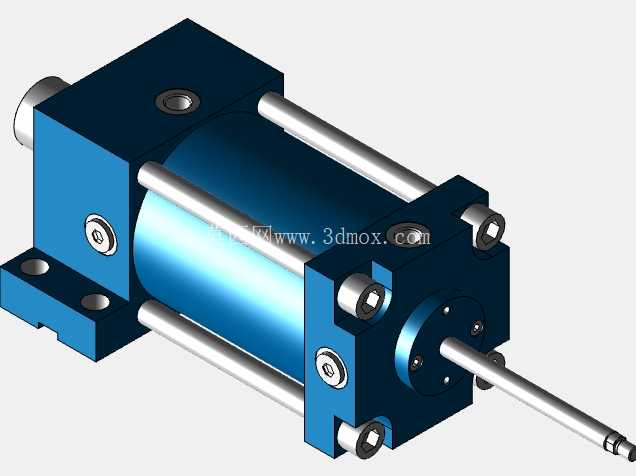

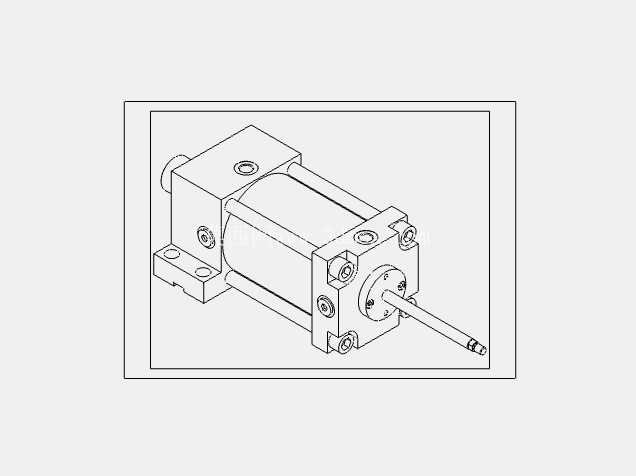

带活塞杆定位的HVBD型差速气缸结构

在汽车冲压生产线的工位间工件定位、工装夹具的夹紧驱动这类需要精准到位控制的气动回路里，带活塞杆定位的差速气缸是很常见的执行元件，这款适配CNOMO安装标准的HVBD系列气缸，同时兼容力士乐、博世同规格产品的安装尺寸，在老线设备改造、通用自动化工位搭建时能直接替换原有同规格元件，不用额外改动安装基座的孔位与连接气路，能大幅缩短现场改造成本与停机调试时间。从实际使用场景来看，这类差速气缸多用于需要快慢速切换的动作环节，比如冲压线上的工件顶升避让动作，空载伸出时用差速回路实现快速进给缩短节拍，接触工件后自动切换为大推力低速进给保证动作平稳，避免刚性冲击碰伤工件表面，而自带的活塞杆定位结构，能在行程末端实现±0.1mm级的重复定位精度，不需要额外加装外置行程挡块与位置检测支架，就能满足工位对工件到位精度的要求，尤其适合空间紧凑、无法布置外置定位组件的工装夹具场景。从结构设计思路来看，这款气缸采用经典的拉杆式缸体结构，四根镀铬拉杆贯穿前后端盖与缸筒，靠拉杆的预紧力实现端盖与缸筒之间的密封压紧，相比螺纹连接端盖的气缸结构，拉杆式结构能承受更高的工作压力冲击，在冲压车间这类存在频繁振动、气源压力波动较大的工况下，不会出现端盖松动导致的漏气问题；缸筒采用珩磨处理的无缝钢管，内壁粗糙度控制在Ra0.4以下，配合活塞上的格莱圈密封，能将活塞的运行摩擦阻力降到最低，低速运行时不会出现爬行卡顿的问题，保证进给动作的平稳性。活塞杆采用45号钢表面镀硬铬处理，镀层厚度控制在0.03-0.05mm，硬度达到HV600以上，既能抵御车间环境里的切削液、防锈油腐蚀，也能承受一定的径向偏载，在夹具存在轻微偏心负载的场景下，不会出现活塞杆拉伤、密封件提前磨损的问题。安装尺寸方面，这款气缸的活塞直径为125mm，活塞杆直径70mm，标准行程长度160mm，端盖上的安装孔位完全符合CNOMO标准的安装尺寸规范，不管是采用脚座安装、法兰安装还是耳轴安装方式，都能和标准安装附件直接匹配，不需要二次加工安装孔；缸体的外形边界规整，没有突出的外置管路与阀件，在做三维布局时能很方便地预留安装与维护空间，端盖上预留的传感器安装槽，可以直接加装磁性开关来检测活塞的运行位置，不需要额外制作安装支架，接线也能顺着缸体侧面的走线槽布置，避免生产线运行时工件、线缆刮碰损坏传感器。从气路连接的角度来看，这款气缸的两个气口都布置在前端盖侧面，采用标准G1/2管螺纹连接，现场配管时可以根据走线方向选择从左侧或者右侧接气，不用额外改动气路接头的方向，差速气路的连接可以直接通过标准电磁阀组实现，不需要在气缸上额外加装差动阀块，简化了气路的布置复杂度。在实际选型校核时，125mm缸径在0.6MPa工作压力下能提供超过7000N的理论输出推力，70mm直径的活塞杆差速回路下，空载伸出速度可以达到普通双作用气缸的1.8倍左右，完全能满足冲压工位快进、工进的动作节拍要求，而自带的活塞杆定位结构，是在活塞内部集成了定位锁止组件，当活塞运行到行程末端时，锁止组件会自动卡入活塞杆上的定位槽，即使气源出现压力波动或者短暂断气，活塞杆也不会出现回缩移位，避免工装夹具因为失气导致的工件松脱、位置偏移问题，提升生产线运行的安全性。做三维建模的时候，这款气缸的所有安装尺寸、密封槽尺寸、拉杆位置都严格按照实物测绘的参数绘制，各个零件之间的装配间隙、运动行程都做了干涉检查，不管是用来做生产线的工位布局仿真，还是用来做夹具设计的元件调用，都能直接匹配设计尺寸，不会出现安装位置干涉、连接孔位对不上的问题，端盖上的螺栓孔、传感器槽、密封槽的细节都做了还原，能直接用来生成工程图做安装指导使用。
