卧式斯特林发动机结构三维设计模型

这款外燃式动力装置的三维结构设计，完整还原了经典卧式斯特林发动机的核心传动与热交换逻辑，可直接用于教学演示、原理验证以及小型动力装置的结构参考。从实际应用场景来看，这类小尺寸斯特林发动机常被用于科普教具、低温差余热回收试验台、小型独立供电模组的动力核心，区别于内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠外部热源加热封闭工质形成压差驱动活塞运动，对热源适配性极强，哪怕是低品位的工业余热、太阳能集热产生的温差都能驱动其运转，在分布式小型能源回收场景有独特的应用价值。

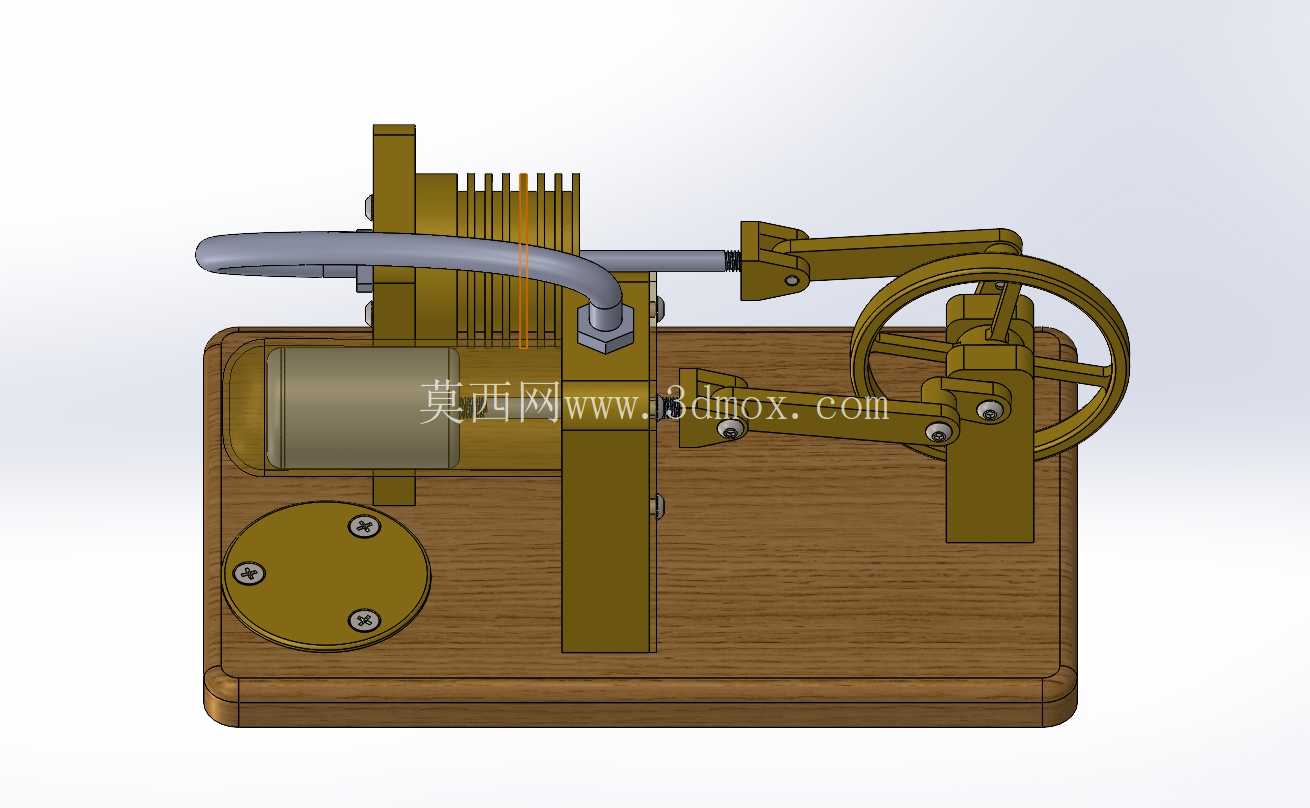

从功能特性来看，模型完整还原了动力活塞、置换活塞、曲柄飞轮组件、冷却散热鳍片、连接管路以及木质安装底座的全部结构细节。动力气缸与置换气缸呈垂直布局，置换活塞负责在冷热腔之间推送工质，配合缸体外侧的密集散热鳍片快速降低冷端温度，形成稳定的冷热端温差；动力活塞通过曲柄连杆机构与大直径飞轮连接，飞轮自身的转动惯量可以抵消活塞往复运动的死点冲击，保证整套机构运转的连续性，曲柄端的铰接位置全部做了轴套限位设计，避免传动过程中出现径向窜动。整套传动机构的铰接点公差匹配经过反复校核，活塞与缸壁的配合间隙预留了合适的滑动余量，既不会因为间隙过大造成工质泄漏影响做功效率，也不会因为间隙过小出现卡滞，常温装配状态下手动拨动飞轮即可带动整套活塞连杆组件顺畅往复运动，没有卡顿或干涉问题。

设计思路上完全遵循经典斯特林循环的热力学逻辑，首先确定冷热端的温差需求匹配散热鳍片的数量与换热面积，冷端散热鳍片采用等间距平行排布，保证空气流通时能快速带走热量，维持冷端温度稳定；热端气缸直接对接外部热源，壁厚做了减薄处理提升热传导效率，减少热量在传递过程中的损耗。传动端的曲柄半径经过匹配计算，与活塞行程形成合理的传动比，避免连杆摆角过大造成侧向力额外增加摩擦阻力，连杆两端的铰接孔同轴度公差控制在合理范围，保证转动过程中受力均匀。安装底座采用实木纹理的平板结构，所有动力组件、传动组件都通过螺栓固定在底座上，安装孔位的位置度经过校核，装配时不需要额外配钻即可完成全部组件的定位，底座边缘做了圆角处理避免锐边划伤，整体重心落在底座几何中心附近，高速运转时不会出现明显的振动偏移。

从安装边界尺寸来看，整套装置横向最大尺寸不超过200mm，纵向高度控制在120mm以内，底座安装孔的孔距预留了通用M3螺栓的安装空间，既可以直接放置在桌面作为演示教具，也可以通过螺栓固定在试验台架上对接外部热源与负载。冷却管路采用弯管成型工艺，走向避开了传动组件的运动包络，不会在飞轮转动过程中出现碰撞干涉，管路与缸体的连接位置采用密封接头结构，保证封闭腔室的工质不会出现泄漏，维持做功所需的压力差。整套模型的结构拆分完全符合实际加工装配逻辑，每个零件都可以单独拆解用于加工工艺演示，不管是用于热机原理教学，还是小型余热回收装置的原理验证，都能提供完整的结构参考。
