星形发动机主杆传动连接结构

在星形活塞发动机的动力传递链路中，主杆是承担活塞往复运动向曲轴旋转运动转换的核心承力构件，区别于直列、V型发动机的并列连杆布局，星形发动机的主杆需要直接对接其中一个气缸的活塞销，同时为其余周向布置气缸的副连杆提供铰接安装位，其结构合理性直接决定整台发动机的运转平顺性与疲劳寿命。这类主杆的应用场景覆盖轻型通航飞机动力、老式航空活塞发动机、部分特种装备的径向动力单元，在高转速、周期性交变载荷的工况下持续工作，每一个工作循环都要承受燃气爆发压力带来的冲击、活塞往复运动的惯性力，以及副连杆传递来的分力叠加，受力状态远比普通发动机连杆复杂。

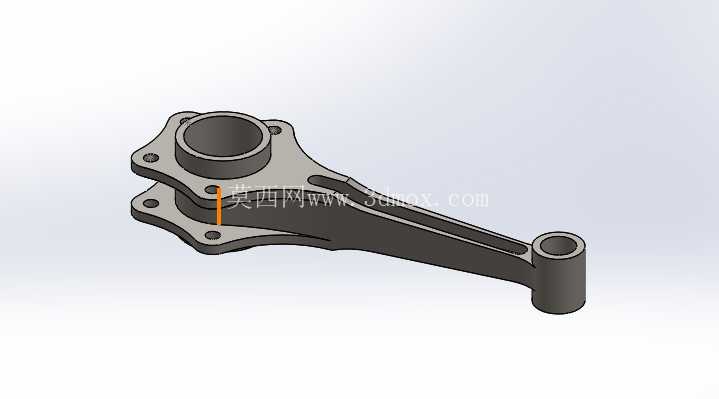

从功能特性来看，该主杆大端采用剖分与安装法兰结合的结构，大端内孔用于匹配曲轴的曲柄销，周边均匀布置的螺栓孔用于实现大端盖的压紧固定，保证曲柄销与连杆大端轴瓦的配合间隙稳定，避免高速运转下出现松旷或抱轴故障。杆身采用变截面的工字形加强结构，在保证整体抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动产生的惯性载荷，杆身过渡区域全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险。小端为带衬套的圆孔结构，用于对接对应气缸的活塞销，将活塞承受的燃气推力直接传递至杆身；主杆大端法兰上预留的多个铰接凸台，用于安装其余气缸对应的副连杆，所有副连杆的作用力都会通过这些铰接点汇总到主杆上，最终统一传递给曲轴输出扭矩。

设计过程中首先要匹配星形发动机的气缸数量与布置角度，确定大端法兰上副连杆铰接点的周向位置，保证每个气缸的活塞运动相位符合发动机的点火顺序与配气正时要求。尺寸链核算阶段需要严格控制大端孔与小端孔的中心距，这个参数直接决定发动机的活塞行程，进而影响整机排量与压缩比；同时要核算大端孔的直径与曲柄销的配合公差，小端孔与活塞销的配合间隙，保证热机状态下各运动副的润滑间隙处于合理区间，既不会因为间隙过大产生冲击异响，也不会因为间隙过小导致润滑不足出现磨损。安装边界方面，主杆装入曲轴箱时，大端法兰的外圆尺寸需要避让曲轴箱内部的加强筋与润滑油道，杆身摆动过程中不能与相邻气缸的缸套下端、其他副连杆发生运动干涉，小端装入活塞内腔时，要保证活塞销卡环的安装空间充足，避免活塞销轴向窜动刮伤缸壁。

结构强度校核阶段需要重点关注几个应力集中区域：大端螺栓孔周边、杆身与大小端的过渡圆角处、副连杆铰接凸台的根部，这些位置在交变载荷作用下最容易萌生疲劳裂纹，建模时需要对这些区域做网格细化处理，结合发动机的额定转速、最大爆发压力参数做有限元仿真，根据应力云图调整局部壁厚与圆角半径，在保证强度裕度的前提下控制零件重量。主杆的毛坯通常采用模锻工艺成型，保证金属纤维流线沿零件受力方向连续分布，提升整体抗疲劳性能，加工过程中大小端孔的圆柱度、两孔的平行度都有严格的形位公差要求，大端与轴瓦配合的表面粗糙度需要达到Ra0.8以下，保证轴瓦安装后贴合紧密，散热与润滑效果稳定。

实际装配时，主杆大端的螺栓需要按照规定扭矩分多次对称拧紧，避免大端盖出现偏斜导致轴瓦受力不均；副连杆铰接销的安装需要保证锁止可靠，防止高速运转下销子脱出引发严重的机械故障。润滑设计上，主杆内部通常钻有连通大端与小端的润滑油道，将曲轴曲柄销处的压力润滑油引导至小端活塞销位置，保证活塞销与衬套之间的持续润滑，部分设计中还会在副连杆铰接点位置设置导油槽，对铰接销进行飞溅润滑，降低铰接副的磨损速率。
