移动式太阳能电池板表面清洁作业装置

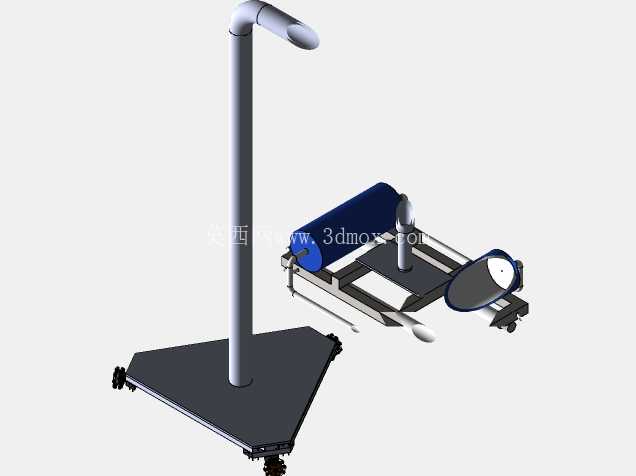

光伏电站运维场景中，电池板表面积尘会直接降低光电转换效率，传统人工清洁存在作业效率低、高空作业风险大、清洁力度不均易刮伤板面涂层等问题，这款清洁装置正是针对集中式、分布式光伏电站的日常板面清洁需求开发，适配平铺、固定倾角安装的晶硅及薄膜太阳能电池板作业场景。从结构布局来看，装置采用三角形带脚轮的移动底盘作为承载基础，三角形底盘的设计充分考虑了户外不平整地面的停放稳定性，三个支点的支撑形式可降低地面凸起、凹陷带来的侧翻风险，底盘底部配置的万向脚轮带锁止结构，作业时可锁定位置避免装置滑移，非作业状态下可灵活推移转场，适配电站内阵列间的狭窄通行通道，底盘的安装边界充分参考光伏板阵列的行间间距常规尺寸，整体宽度控制在常规运维通道可通行范围内，无需额外改造电站通行设施。立置的竖向导柱承担高位清洁执行端的支撑与导向作用，导柱采用空心圆管结构，在保证结构抗弯强度的同时降低整体自重，顶部弯折延伸的悬臂端安装有雾化喷淋组件，作业时可提前向电池板表面喷淋配比好的清洁液或清水，软化板面上附着的浮尘、鸟粪、植物残体等顽固污渍，避免干擦过程中硬质颗粒刮花电池板表面的钢化玻璃层。底盘搭载的横移作业模组集成了滚刷清洁组件与刮板收水结构，滚刷采用柔性尼龙刷毛，刷毛长度经过匹配设计，既可以充分接触电池板表面的凹凸纹理，又不会因压力过大对板面造成压损，滚刷的旋转方向与装置行进方向做了匹配设计，可将清扫下来的污水向板体外侧导流，避免污水流入电池板边框的安装缝隙造成内部线路腐蚀；配套的橡胶刮板可在滚刷清洁后将板面残留的水渍刮净，减少清洁后水渍干涸留下的水痕，避免水痕区域形成积尘附着点。整套装置的动力传输路径做了集成化布局，滚刷驱动、横移模组驱动、喷淋泵的管路与线路均沿竖向导柱内部与底盘框架内侧排布，避免户外作业时线路、管路被光伏板支架、周边杂草勾挂造成损坏。设计过程中充分考虑了户外作业的环境适应性，所有外露结构件均做了防锈防腐处理，滚刷与喷淋组件的连接位置采用快拆结构，运维人员可快速更换磨损的刷毛或堵塞的喷淋头，无需复杂工具即可完成日常维护。作业时，装置停靠在待清洁电池板阵列的侧边，调整悬臂喷淋端的角度对准板面上方，启动喷淋预湿后，横移模组带动滚刷沿板面横向移动完成单幅板面的清洁，单幅清洁完成后解锁脚轮推移装置至下一作业位即可持续作业，相比人工清洁可大幅提升单组阵列的清洁效率，同时避免运维人员长时间在高温户外环境下作业的安全隐患。结构设计阶段对装置的重心位置做了反复校核，将配重块集成在底盘内部靠近电池板的一侧，抵消悬臂伸出时的倾覆力矩，即使在有侧风的户外环境下也能保持稳定作业状态，竖向导柱的高度可根据不同安装高度的电池板做适配调整，覆盖地面电站、工商业屋顶电站常见的电池板安装高度区间。
