可补偿偏角的十字万向联轴器结构设计

　　在各类工业传动系统的布局中，经常会遇到两根待连接轴的轴线无法做到严格同轴的情况，这类偏差可能来自机架焊接后的形变、装配过程中的累计误差、设备运行时的载荷形变，或是传动布局本身就需要轴系存在一定的角度偏移，这时候刚性联轴器就无法满足使用需求，强行使用会在轴系内部产生极大的附加弯矩，轻则加剧轴承磨损、引发传动振动，重则直接造成轴件断裂、传动失效。本次设计的十字万向联轴器，就是针对这类存在正常偏心率的轴连接场景开发的传动部件，能够在两轴存在一定角度偏差的状态下稳定传递扭矩，保障传动链路的连续运转。

　　从结构设计逻辑来看，这款联轴器采用经典的十字轴式铰接结构，两端分别设置与主动轴、从动轴配合的轴套结构，轴套与中间十字轴通过铰接副连接，十字轴的四个轴颈分别嵌入两端叉形接头的安装孔内，形成两个互相垂直的回转自由度，这一结构让两端轴可以在一定角度范围内相对偏摆，不会因为轴线存在夹角就出现运动卡滞。设计过程中，铰接副的配合间隙做了针对性控制，间隙过小会导致偏摆时转动阻力过大，加剧铰接面的磨损，间隙过大则会在传动正反转切换时产生明显的回差，影响传动精度，因此配合公差选择基孔制的间隙配合，既保证转动灵活，又将回差控制在传动系统可接受的范围内。两端的轴套内孔根据常用传动轴的配合标准设计，可根据实际使用场景选择键连接、过盈配合等不同的轴毂连接方式，适配不同载荷等级的传动需求。

　　从实际应用场景来看，这类万向联轴器的适用范围非常广泛，在轻工机械的输送线传动中，经常因为机架分段安装的误差导致输送辊的驱动轴存在轴线偏角，使用这款联轴器可以抵消安装误差，不需要额外调整机架位置就能完成传动连接，大幅降低现场安装调试的工作量。在机床的进给传动链路中，部分布局需要将动力从固定的减速箱输出端传递到可移动的工作台进给轴上，轴系会随着工作台移动产生持续的角度变化，万向联轴器可以在动态偏角状态下持续传递扭矩，保证进给运动的平稳性。在小型农业机械、园林设备的传动系统中，因为整机布局紧凑，动力输出轴与工作部件的输入轴往往无法布置在同一直线上，这类结构紧凑的万向联轴器可以在有限的安装空间内完成动力传递，不需要额外增加张紧或换向机构。

　　在外形尺寸与安装边界的设计上，这款联轴器的整体径向尺寸做了优化控制，相较于同扭矩等级的弹性联轴器，其径向占用空间更小，适合安装在空间局促的传动位置。轴向尺寸方面，因为采用十字铰接结构，联轴器的整体长度可以根据两轴的间距做适配调整，两端轴套的插入深度预留了足够的调节余量，允许安装时存在一定的轴向窜动空间，避免轴系热胀冷缩产生的轴向力对轴承造成额外载荷。安装过程中不需要复杂的专用工装，只需要将两端轴套分别套入主动轴和从动轴，拧紧轴套上的紧定螺钉或者安装对应规格的平键即可完成装配，后期维护时也可以快速拆卸，不需要移动两端的传动部件就能完成联轴器的更换，大幅降低设备维护的停机时间。

　　从功能特性来看，这款万向联轴器采用金属结构件加工而成，铰接面经过硬化处理，具备较好的耐磨性能，可以在中等载荷、中等转速的传动场景下长期稳定工作，相较于橡胶弹性体联轴器，它不存在橡胶老化、弹性失效的问题，在有少量油污、温度波动稍大的工作环境中也能保持性能稳定。传动过程中，它可以实时补偿两轴之间的角向偏差，同时对少量的径向偏差、轴向偏差也有一定的补偿能力，能够有效降低轴系对中不良带来的附加载荷，延长两端支撑轴承的使用寿命，减少传动系统的振动与噪声。需要注意的是，单个十字万向联轴器在传递扭矩时，当两轴存在夹角，从动轴的转速会产生周期性波动，夹角越大波动越明显，因此在对转速稳定性要求较高的传动场景中，可以成对使用这类联轴器，通过合理布置中间轴的相位，抵消转速波动带来的影响，这一特性在结构设计时也做了适配，两端的连接结构可以方便地与中间轴进行组装，满足成对使用的安装需求。

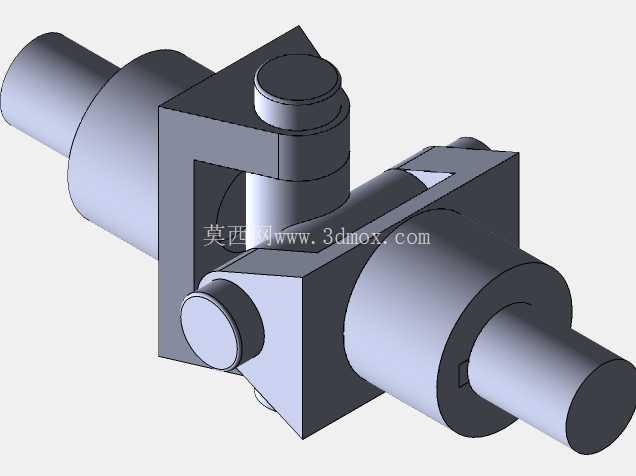

　　在建模过程中，所有铰接部位的配合关系都按照实际装配约束进行搭建，十字轴与叉形接头之间保留了真实的转动间隙，模型可以直观演示联轴器在不同偏角状态下的运动状态，方便结构设计人员在进行整机布局时直接调用，验证安装空间是否充足、传动过程中是否会与周边部件产生运动干涉，也可以作为传动选型的参考样件，根据实际传递的扭矩大小、轴径尺寸、最大偏角需求调整对应结构参数，快速生成适配具体工况的联轴器模型，减少重复建模的工作量。
