带防护翻盖的工业电源温度监控装置

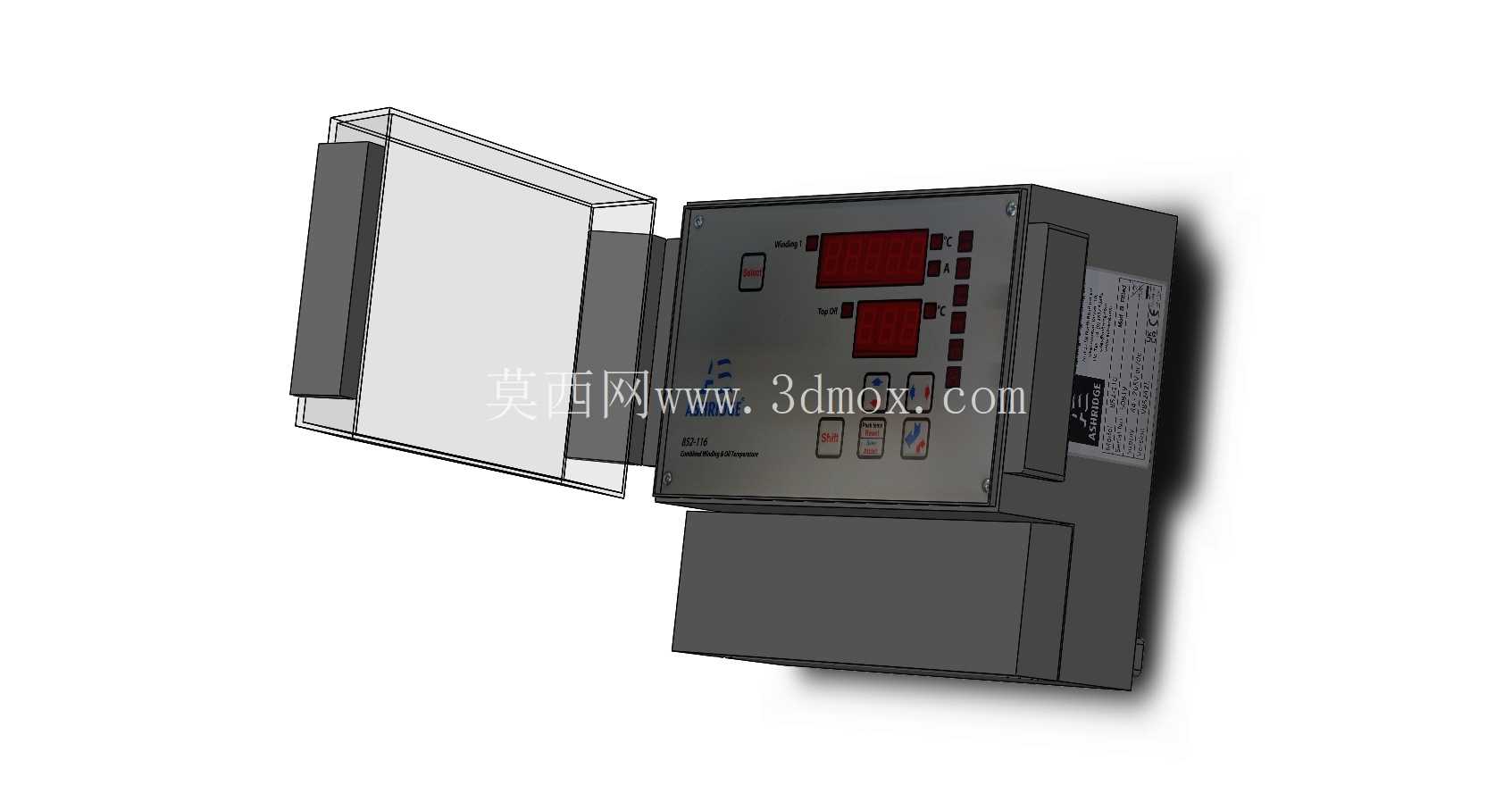

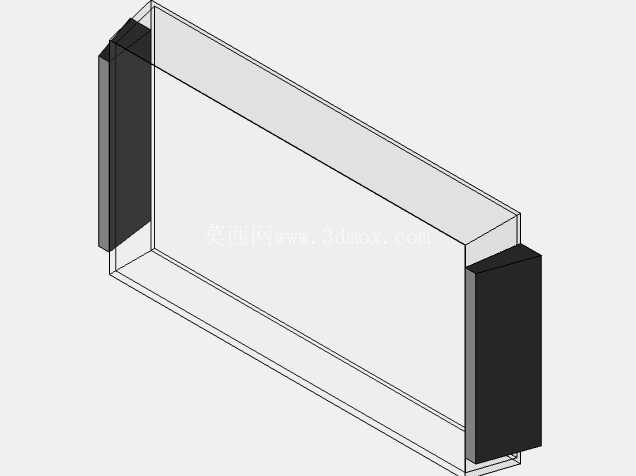

在汽车冲压生产线的连续作业场景里，大型冲压设备的配套电源模块长期处于高负载运行状态，绕组、接线端子等部位的温升异常是引发设备停机、绝缘老化甚至电气故障的核心诱因之一，这款温度监控装置正是针对这类工况开发的前端监测单元，直接配套安装在冲压模具周边的电源分配支路旁，实现对电源关键点位温度的实时采集与阈值告警。从结构设计来看，装置采用壁挂式安装的盒体结构，主体外壳做了直角折边的钣金成型处理，表面做哑光喷塑处理，兼顾车间内的防油污、抗轻微磕碰需求，正面配置可向上翻起的透明防护翻盖，翻盖与盒体通过侧边的铰接结构连接，日常闭合时可避免车间内的冲压碎屑、切削液飞溅污染操作面板与显示区域，需要查看参数或调整阈值时可直接翻开翻盖操作，无需额外拆卸防护结构，适配冲压车间多粉尘、多飞溅物的作业环境。装置正面的操作显示区域采用双数码管显示布局，上方数码管可实时显示当前监测点位的温度数值，下方数码管可显示预设的温度告警阈值，显示区域旁排布多组状态指示灯与操作按键，分别对应电源状态、告警触发、阈值设置、参数确认等功能，操作人员无需连接额外设备即可在现场完成参数查看与阈值调整，适配车间现场快速调试的需求。盒体侧面预留了标准的电气接线端口，端口旁印有清晰的接线标识，可直接接入温度传感器探头与设备的告警联锁回路，当监测到电源温度超过设定阈值时，装置可直接输出开关量信号触发冲压设备的降载或停机联锁，避免电源过热引发的模具损坏、生产中断问题。从安装边界来看，装置的整体外形为方正的盒体结构，底部带有突出的接线腔体，安装时可通过盒体背部的四个安装孔直接固定在设备电控柜侧壁或者模具周边的安装支架上，安装孔位采用通用的电气安装间距，无需额外定制转接支架，翻盖翻开后的最大伸展尺寸不会超出盒体侧边的安装边界，不会与周边的管线、其他电气元件产生干涉，适配现有冲压生产线电控系统的改造加装需求。在功能逻辑设计上，这款监控装置没有冗余的复杂功能，所有功能都围绕电源温度监测这一核心需求展开，温度采集的响应速度适配冲压设备连续作业时的温升变化速率，不会因为响应滞后导致告警不及时，也不会因为瞬时的温度波动产生误告警，面板的按键做了防误触的凹陷设计，避免车间作业过程中误碰导致参数被改动，透明翻盖采用耐冲击的透明工程塑料材质，长期在车间光照、油污环境下不会出现发黄开裂的问题，可清晰观察内部显示数值。在汽车冲压模具的配套电气系统设计中，这类温度监控装置属于必不可少的保护类元件，区别于通用的工业温控器，这款装置的结构设计完全贴合冲压车间的现场工况，没有多余的外置结构，所有易受污染、易被磕碰的部件都整合在盒体内部，配合防护翻盖形成封闭的防护结构，接线端口位于盒体下方，可避免飞溅的液体顺着端口流入盒体内部，提升长期运行的可靠性。建模过程中对翻盖的铰接间隙、按键的凸起高度、显示窗口的下沉深度都做了1:1的还原，安装孔位的尺寸、盒体的壁厚、接线腔体的空间都按照实际工业电气元件的通用规范做了参数匹配，可直接用于冲压生产线电控系统的三维布局设计、安装干涉校验，也可作为电气设计选型阶段的可视化参考，帮助设计人员直观评估装置在整套系统中的安装位置、操作空间是否满足现场使用需求。
