汽车冲压模具用第一喷射头结构设计

在汽车冲压生产线的连续作业场景中，冲压模具的冷却、润滑介质输送是保障冲压件成型质量、延长模具服役寿命的核心环节，这款喷射头正是针对汽车冲压模具工位的介质喷射需求开发的专用功能部件。从实际产线应用来看，汽车覆盖件冲压过程中，板料与凸凹模接触面会因高速冲压摩擦快速升温，同时冲压油的均匀涂布直接影响板料流动性能，若介质喷射角度偏移、流量不稳定，极易出现板料拉裂、模具拉伤、冲压件表面油痕不均等问题，这款喷射头的结构设计完全围绕冲压工位的实际工况展开。

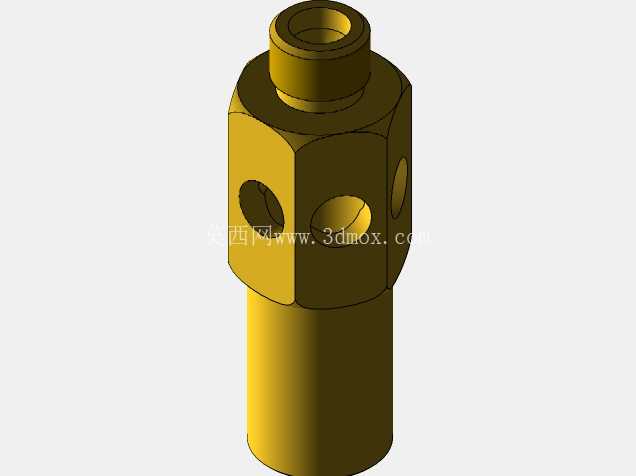

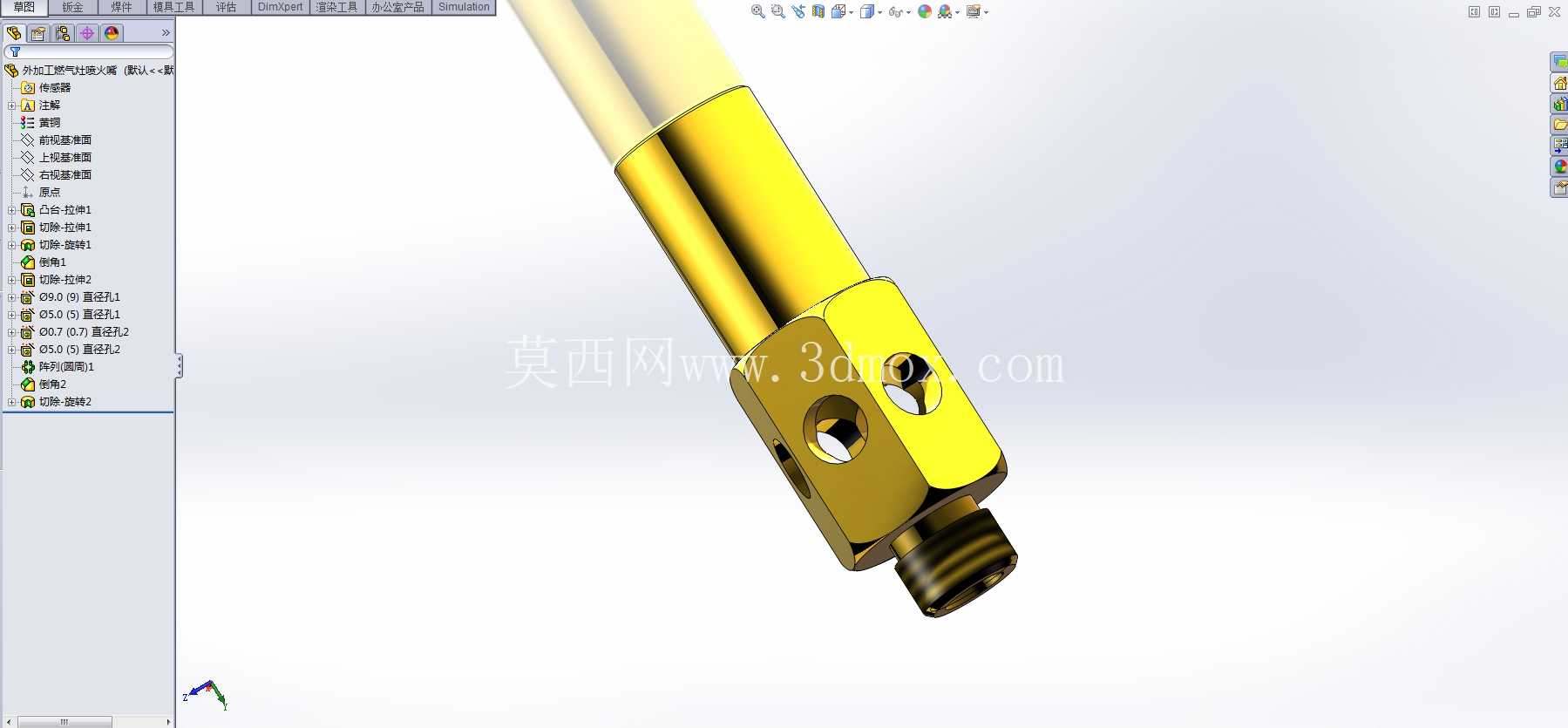

从功能特性上看，该喷射头采用分段式柱体结构，主体为细长杆状设计，可深入模具型面的狭窄间隙区域，避免与模具导向部件、压料板等运动结构产生干涉。头部的两个径向开孔为介质喷出口，开孔位置经过角度校核，可在安装后精准对准板料与模具的摩擦接触带，保证冷却润滑介质直接覆盖摩擦核心区域，不会出现介质飞溅到模具定位面、传感器安装位的问题。端部的外螺纹结构用于连接介质输送管路，螺纹规格适配冲压生产线常用的高压润滑管路接头，无需额外转换接头即可完成装配，降低现场改造成本。中部的方形凸台结构为安装定位面，该平面与喷射头主体轴线的平行度公差控制在0.02mm以内，安装时可通过该平面快速完成周向定位，保证喷口角度与设计角度一致，避免现场安装时反复调整角度的繁琐操作。

在设计思路层面，这款喷射头没有采用常规的一体式喷嘴结构，而是将杆身与喷射段做了同轴度优化，杆身的长径比经过多轮冲压工位空间校核，既保证了足够的伸入长度覆盖大型覆盖件模具的型面深处，又控制了杆身的挠度，避免高压介质输送时杆身产生振动导致喷射轨迹偏移。主体表面的光滑过渡设计可减少冲压生产过程中铝屑、铁屑的附着，日常维护时只需用压缩空气吹扫即可清理表面杂物，不会出现碎屑卡滞在结构缝隙中掉落至模具型面压伤工件的问题。喷口的孔径经过流量匹配计算，适配冲压生产线常用的0.3-0.6MPa润滑介质压力，单头喷射流量可覆盖直径120mm的圆形区域，在多工位级进模上可根据工位数量按间距排布，实现全工位型面的介质均匀覆盖。

从安装边界来看，该喷射头的主体外径适配模具上标准的安装孔位，安装时无需对模具基体进行额外扩孔或焊接作业，直接通过侧面的锁紧螺丝顶紧中部方形定位面即可完成固定，安装拆卸效率远高于传统的焊接式喷嘴。喷射头的总长度经过压缩设计，安装后伸出模具安装面的长度控制在安全范围内，不会与冲压过程中的上下模运动行程产生干涉，即使在滑块下行速度达到1.2m/s的高速冲压工况下，也不会出现结构碰撞问题。杆身与喷射段的连接位置做了圆角过渡处理，消除了应力集中点，在长期高压介质脉冲冲击下不会出现根部断裂的问题，可满足汽车冲压生产线三班连续作业的使用强度要求。

在实际产线适配性上，这款喷射头可兼容油性冲压油、水溶性切削液两类常用介质，内部流道做了光滑抛光处理，介质流动阻力小，不会出现杂质卡滞喷口的问题，即使使用回收过滤后的冲压润滑介质，也能保证长期喷射通畅。喷口的喷射角度为固定45°斜向喷射，针对汽车外覆盖件冲压时的板料流入方向做了角度优化，介质喷射方向与板料流动方向形成顺向夹角，可借助板料的运动将润滑介质带至整个摩擦接触面，相比垂直喷射结构可减少30%左右的介质消耗量，同时避免介质飞溅到模具外的设备表面造成车间环境污染。
