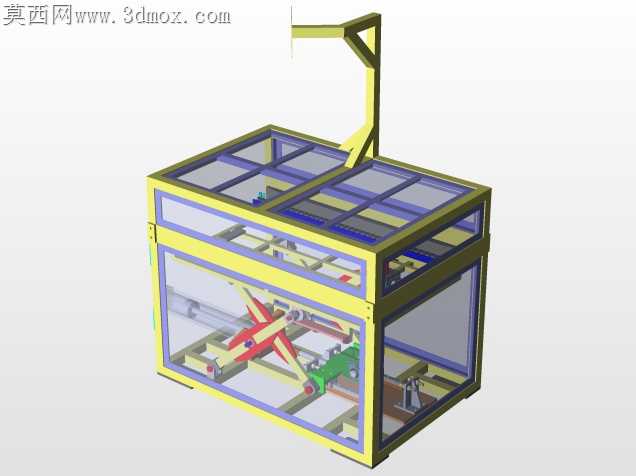

剪叉式液压升降作业承载设备结构

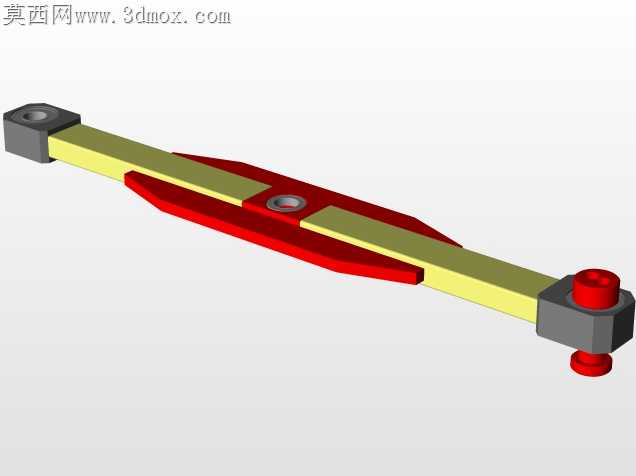

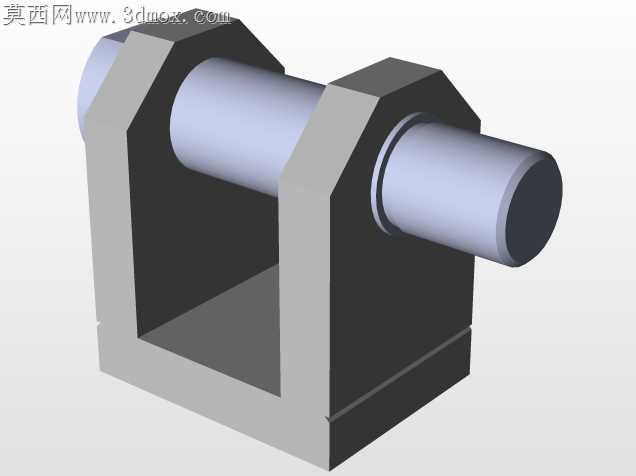

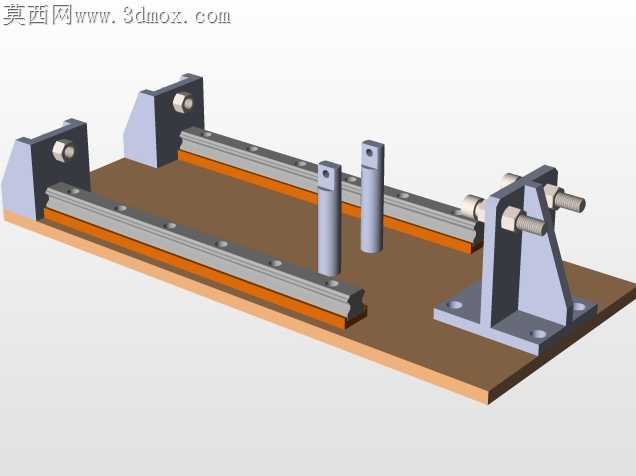

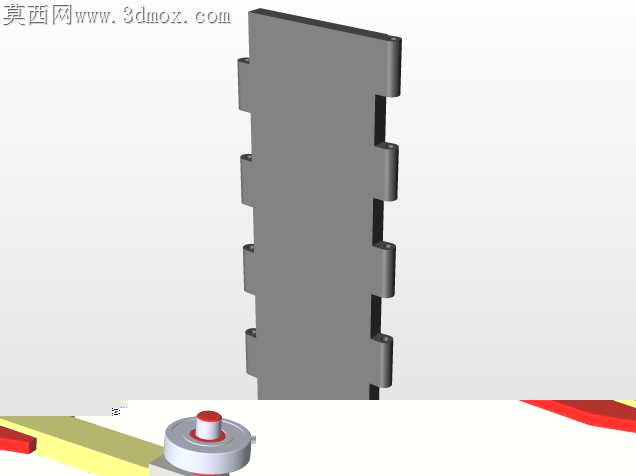

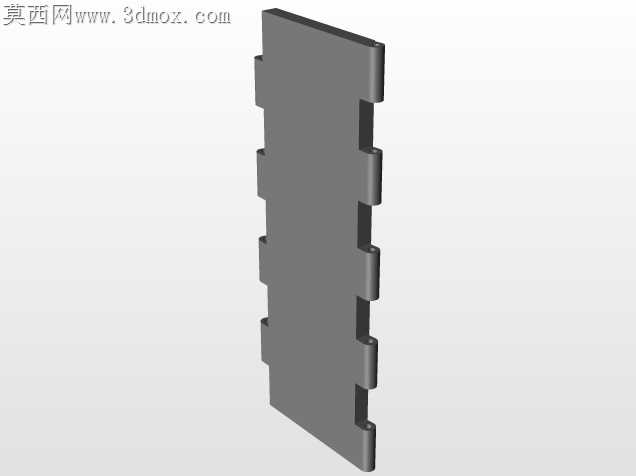

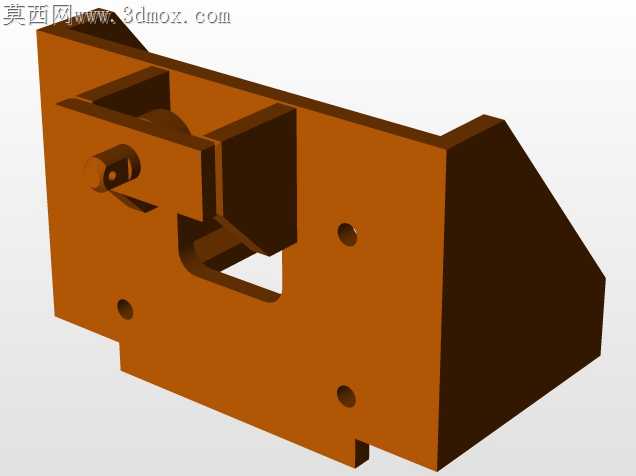

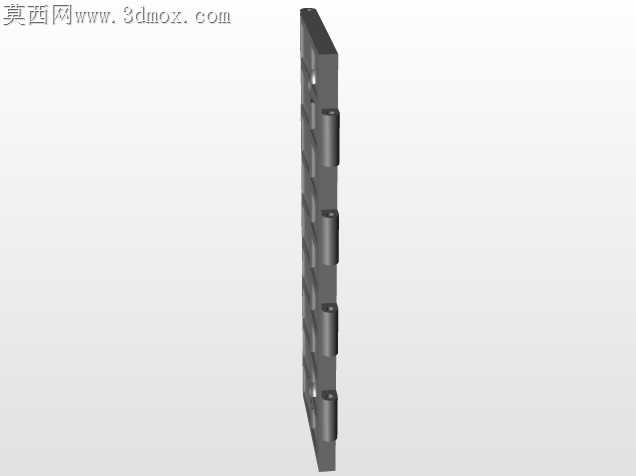

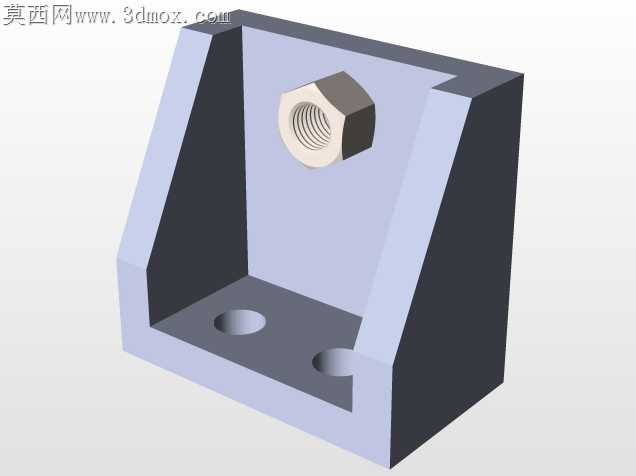

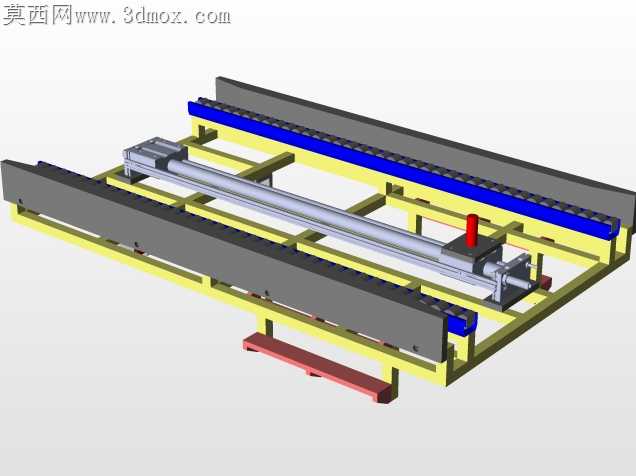

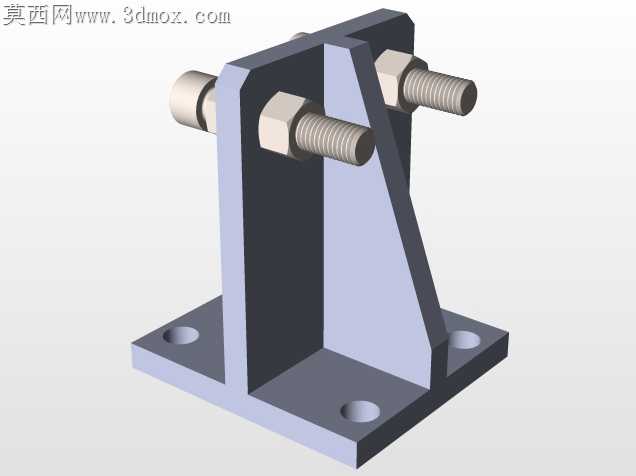

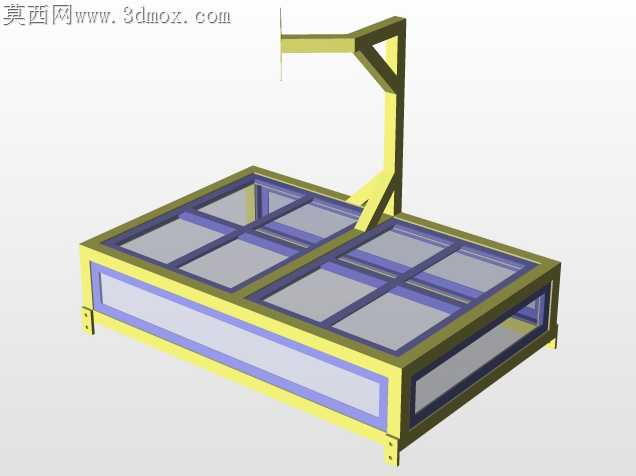

车间现场常用的升降设备常出现偏载时剪臂卡滞、低位启动晃量过大的问题，根源在于剪臂铰接点的公差配合与受力路径设计没有匹配实际作业的载荷波动。这套剪叉升降结构在铰接轴孔的配合段做了分段公差设计，靠近剪臂受力腹板的位置选用H7/p6的过盈配合段，避免频繁举升带来的轴孔旷量，外侧与轴套接触的位置预留H8/f7的间隙配合段，既保证转动顺滑，又不会因为过盈量过大导致举升过程中出现卡涩异响。底部的支撑底座没有采用常见的整板焊接结构，而是在剪臂下铰接点的对应位置加设了箱型加强筋，筋板的高度刚好匹配剪臂收拢时的下沿间隙，不会出现结构干涉，同时能把台面传来的集中载荷快速分散到底座的整个安装平面，避免长期使用后底座出现局部凹陷变形。台面的边缘做了外翻的折边结构，折边高度控制在35mm，既可以防止台面上的工具、工件滑落，又不会因为折边过高影响周边作业人员的上下操作，折边内侧预留了安装防护栏的螺纹孔位，不需要现场二次焊接打孔，装配时直接用螺栓紧固即可。液压油缸的安装铰点没有设置在剪臂的中点位置，而是向底座铰接侧偏移了12%的剪臂长度，这个偏移量是反复核算不同举升高度下油缸推力曲线得出的，低位启动时油缸的推力臂更长，不会出现启动瞬间压力陡增的情况，高位举升时油缸的伸出量更短，能减少活塞杆的暴露长度，降低车间粉尘、焊渣对活塞杆密封件的磨损。剪臂的交叉铰接处采用了自润滑铜套，铜套内壁开有螺旋状的储油槽，加注一次润滑脂就能满足长时间的作业需求，不需要频繁停机维护。剪臂的型材选用了矩形空心型钢，在受力最大的中段位置内侧加贴了补强板，补强板的长度覆盖剪臂总长的60%，不会额外增加过多的结构重量，却能把剪臂的抗弯刚度提升40%以上，额定载荷下的剪臂挠度控制在0.8mm以内，不会出现台面明显下沉的情况。收拢状态下整个结构的高度仅为展开最大高度的1/6，占用的地面空间很小，适合在车间狭窄的工位之间转运布置，底座的四个角预留了叉车孔位，短距离移位时不需要额外吊装，直接用叉车就能完成转场。台面下方设置了两组机械锁止块，当举升到常用作业高度时，锁止块可以自动卡入剪臂的对应卡槽，就算液压系统出现泄压故障，台面也不会突然下坠，给现场作业人员多一重安全保障。
