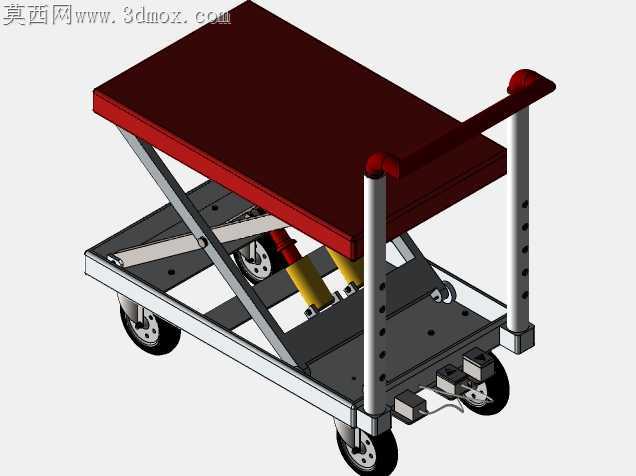

脚踏液压剪叉式移动升降作业平台

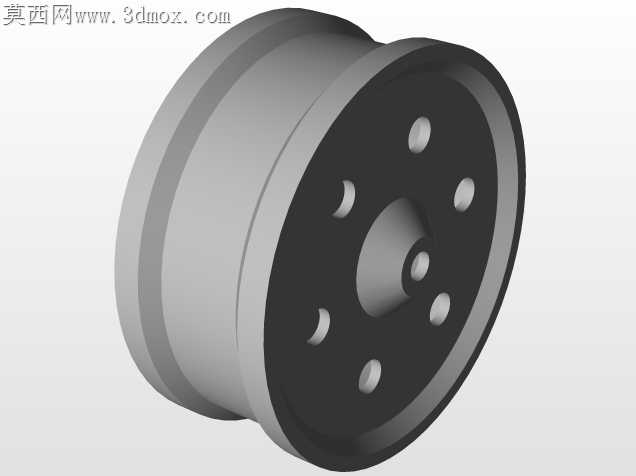

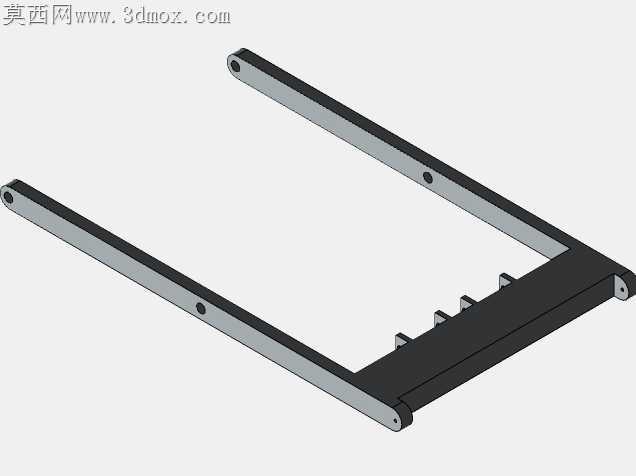

车间日常短距离转运重载工件时，普通固定高度推车常遇到装卸高度差适配难题，堆高车转弯半径过大无法进入狭窄工位，固定式升降台又无法兼顾多点位转用需求，这款脚踏液压剪叉升降平台的结构设计，恰好针对这类场景的加工适配痛点做了针对性取舍。台面选用整块花纹钢板做边缘折边处理，没有额外拼接额外的挡边结构，避免焊接挡边带来的台面变形问题，折边处预留的圆角过渡能减少工件剐蹭掉漆的概率，钢板厚度选型兼顾了承重刚性与整车自重，不会因为台面过厚导致空载推行费力。剪叉臂的铰接孔位没有采用直接在臂板上镗孔的方案，而是压入了自润滑铜套，日常使用无需频繁加注润滑脂，铜套与臂板的过盈配合公差控制在0.02-0.04mm区间，压装后不会出现松脱晃动，也避免了间隙过大导致升降过程中台面左右偏摆。脚踏液压泵的安装位置特意避开了剪叉臂收拢时的运动干涉区，泵体与车架的连接采用橡胶减震垫缓冲，脚踩施力时不会因为泵体震动导致整车移位，泄压踏板的高度做了下沉处理，操作人员站在车侧无需抬脚过高就能触发泄压下降，下降速度通过油路阻尼孔做了限速，不会因为负载过大出现台面骤降的安全隐患。车架底部的脚轮采用两个定向轮加两个万向带刹轮的配置，万向轮安装在靠近扶手的一侧，推行时转向灵活，停靠作业时踩下刹车就能牢牢固定位置，不会因为升降受力出现溜车。扶手立柱做了多档位高度调节孔，不同身高的操作人员都能找到舒适的推行高度，扶手顶端的橡胶套做了防滑纹理，沾有机油的手抓握也不会打滑。剪叉臂的限位块设置在最大升高2米的位置，硬限位加液压油路双重保护，不会因为误操作导致剪叉臂过伸翻折，收拢后台面高度控制在0.3米左右，低矮空间也能顺利推入。整车所有外露金属件都做了喷塑处理，相比喷漆更耐磕碰，车间日常使用不容易出现掉漆锈蚀，液压管路全部藏在剪叉臂的内侧空隙里，不会被转运的工件剐蹭破损，管路接头采用标准卡套式连接，后期维护更换配件无需特殊工装。
