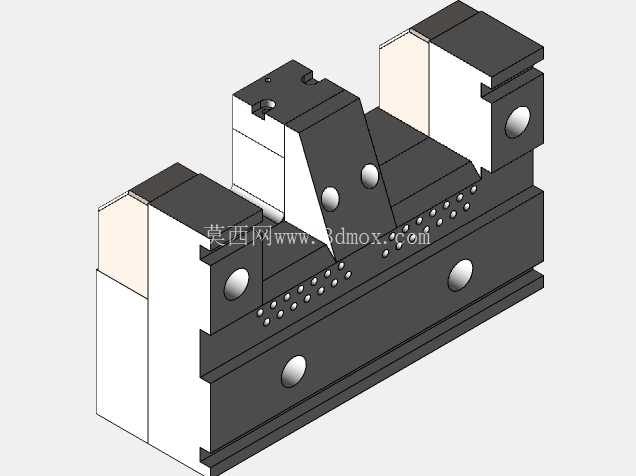

汽车冲压线用斜楔式连接定位工装结构

这套结构主要应用在汽车覆盖件冲压生产的级进模或者多工位传递模工位间，承担工序件的侧向定位、相邻模座模块的刚性连接功能，解决冲压过程中侧向力偏移导致的制件尺寸超差问题。在实际冲压生产场景里，汽车外覆盖件比如翼子板、侧围的成型工序往往存在侧向冲裁、翻边的受力需求，常规的竖直方向锁模结构无法抵消水平方向的冲裁反力，这套带斜楔面的连接结构就是通过斜面的自锁特性，把上模的竖直下压力分解出水平方向的夹紧力，保证相邻的凸模、凹模镶块在承受侧向冲裁力时不会出现相对位移，避免冲裁间隙不均导致的毛刺变大、镶块崩刃问题。从结构设计逻辑来看，整个组件采用分体式装配设计，底座部分开设标准槽型安装位，可直接适配常见的冲压模架滑块槽，不需要额外加工定制安装基面，降低模架改制成本；斜楔滑动面做了等距分布的储油凹点设计，日常生产维护时只需定期涂抹冲压润滑脂，就能在连续高速冲压的工况下保持滑动面的油膜完整性，避免干摩擦导致的斜面拉毛、咬合问题。两侧的圆形紧固销采用过盈配合加侧面锁紧螺钉的双重固定方式，区别于传统的单螺栓固定，这种结构能承受更大的交变冲击载荷，在每分钟15-25次的连续冲压频次下，不会出现销钉松动、连接位偏移的问题。安装边界方面，底座的安装槽宽度匹配国内主流冲压设备的模座T型槽间距，整体安装高度控制在常规中型冲压模的闭合空间范围内，不需要额外调整压力机的闭合高度参数；斜楔的工作行程预留了足够的安全余量，即使出现送料位偏差的异常工况，斜楔也不会出现超行程脱开的问题，避免模具损坏。在实际功能表现上，这套连接结构除了承担刚性连接的作用，还兼具侧向定位的功能，斜楔工作面的加工精度控制在微米级，当上下模合模时，斜面先于凸模接触完成相邻模块的位置校准，再完成锁模动作，相当于给模具增加了一套预定位机构，能抵消部分压力机滑块运动间隙带来的合模偏差。结构上的分体式镶块设计，把易磨损的斜楔工作面做成可更换的独立镶件，当长期生产出现工作面磨损超差时，不需要更换整个连接组件，只需拆下磨损的镶块重新研磨或者更换备件即可，大幅降低模具的维护成本和停机维护时间。滑动面的储油凹点采用均匀阵列排布，每个凹点的储油量刚好能满足一个生产班次的润滑需求，不会因为润滑脂过多污染冲压件表面，也不会因为润滑不足出现早期磨损。两侧的定位销位置做了防呆设计，两个销孔的直径存在细微差异，现场装配时不会出现装反的问题，减少装配失误导致的试模时间浪费。整体结构的受力路径经过优化，所有冲裁反力都通过斜楔面传递到底座的安装基面，不会让紧固螺栓承受横向剪切力，延长螺栓的使用寿命，避免生产过程中螺栓断裂引发的模具事故。对于从事汽车冲压模具设计的工程师来说，这类斜楔连接结构的参数可以直接复用在同吨位的冲压模具设计中，只需要根据具体的冲裁力大小调整斜楔的角度和紧固销的直径即可，不需要重新做受力仿真验证，能缩短模具的设计周期。在现场安装调试时，这套结构的调整余量设计合理，底座上的安装腰型孔允许前后方向有一定的调整空间，试模时可以根据制件的实际尺寸偏差微调连接结构的位置，不需要重新加工安装孔，提升试模效率。
