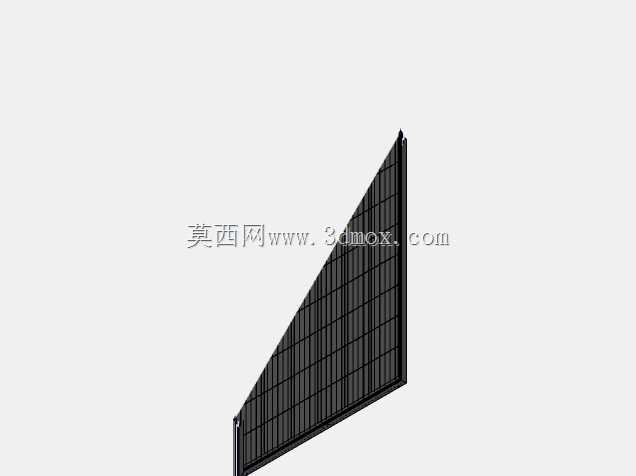

72格斜置式太阳能光伏面板结构设计

　　这款斜置排布的72单元光伏面板结构，主要面向分布式离网发电场景设计，可适配小型户外供电系统、偏远区域独立供电站点、配套储能单元的户用光伏发电阵列搭建需求，也可作为小型风光互补供电系统的光能采集端组件使用，在日照条件充足的开阔场地、建筑屋面、临时作业营地都能匹配对应的安装需求。从实际使用逻辑出发，该面板采用单块72单元的排布设计，单块组件即可满足小功率负载的基础供电需求，多块拼接也可组成更大功率的发电阵列，适配不同规模的供电场景，无需额外定制特殊规格的单元组件，降低现场安装的物料匹配难度。

　　设计过程中优先考虑了户外长期使用的结构可靠性，面板整体采用边框内嵌式的装配逻辑，外围的刚性边框为内部光伏电池单元提供防护，避免运输、安装过程中磕碰造成电池片隐裂，同时边框预留的安装孔位可适配常见的光伏支架固定方式，不管是采用压块固定还是螺栓直连，都能找到对应的安装基准，不需要现场二次打孔加工，减少现场施工的工作量。外形尺寸上，该面板的长宽边界控制在158mm*158mm，整体厚度为75mm，属于小规格的光伏组件单元，安装时不需要预留过大的操作空间，即使是在狭窄的屋面、支架间隙中也能完成布设，斜置的结构角度是结合常规地区的年平均日照倾角优化而来，能够在不额外调整支架角度的前提下，保证全年时段内都有较高的光能接收效率，减少后期运维调整的频次。

　　面板表面的防护层采用平整覆盖设计，既可以保证光线的透射率，也能避免雨水、灰尘在表面积聚，日常自然降雨即可完成表面清洁，降低人工清洁的维护成本。边框的结构做了等距加强筋设计，在控制整体重量的前提下，提升了边框的抗形变能力，即使遇到强风天气、表层积雪覆盖的情况，也不会出现边框弯折、面板碎裂的问题，适配户外复杂的气象条件。从建模细节来看，该结构完整还原了面板的层叠装配关系，包括表层防护盖板、中间电池单元排布层、背部支撑背板以及外围封装边框的配合间隙都做了准确还原，可直接用于光伏系统的装配干涉校验、安装布局模拟，也可作为小型发电系统教学演示的三维样例使用，帮助设计人员快速完成整体系统的布局搭建，不需要从零开始绘制基础组件模型。

　　在实际选型匹配时，该尺寸规格的面板可直接搭配小型充放电控制器、储能蓄电池组成独立供电回路，为小型监测设备、照明负载、低功率传感节点提供持续电力供应，不需要接入市电网络即可实现长时间自主运行，对于无电网覆盖的野外作业场景适配性较强。结构设计时也考虑了批量运输的堆叠需求，面板背部的平整结构可以实现多块对齐堆叠，边框的凸起高度一致，堆叠时不会对表层防护面造成挤压磨损，提升运输过程中的空间利用率，降低物流环节的损耗风险。
