力士乐直动式比例方向阀三维结构设计

在工业液压系统的设计与选型工作中，直动式比例方向阀是实现流量与方向精准控制的核心元件，这款4WRA系列比例方向阀的三维结构完整还原了实物的装配关系与细节特征，能够为液压站集成、设备液压回路设计提供直观的结构参考。从实际应用场景来看，这类阀件广泛适配机床液压系统、压力机液压回路以及各类需要精确调控流量与油流方向的自动化液压设备，尤其适合无位置反馈的闭环液压回路搭建，在矿物油、HL/HLP型液压油以及HFDU、HFDR类耐火流体的工作介质环境下都能稳定运行。

从功能特性层面来看，这款阀属于直动式结构，无需额外配置电气位置反馈组件，依靠比例电磁阀直接驱动阀芯动作，阀芯采用弹簧对中设计，断电状态下阀芯会自动回到中位，切断各控制油口的连通，保障系统停机状态下的安全。阀的公称尺寸为NG10，对应CETOP D05安装标准，安装底板符合ISO 4401-05-04-0-05规范，W60型号对应的阀芯符号与公称流量参数，在每个控制边压差为5bar时额定流量可达60L/min，配置2X系列组件时安装尺寸保持统一，P、A、B口的最高耐受工作压力为315bar，T口最高工作压力为210bar，峰值流量可以达到75L/min，密封件采用FKM也就是氟橡胶材质，适配常规液压油与部分耐火流体的密封需求，整体重量约6.6kg，在同规格阀件中属于常规重量区间。

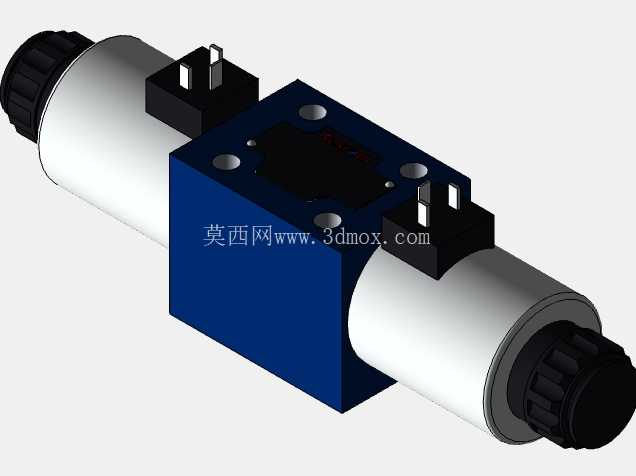

从设计思路来看，这款阀的三维建模完全遵循实物的装配逻辑，两端的电磁铁组件采用中心螺纹连接，线圈部分设计为可拆卸结构，方便后期维护更换；阀体主油路的通油孔道、安装固定的螺栓孔位、电磁铁的接线插头结构都做了1:1的还原，建模过程中重点考虑了安装边界的尺寸准确性，包括阀体的长宽高尺寸、两端电磁铁伸出的总长度、安装面的孔位间距与孔径、接线插头的凸起高度，这些尺寸的精准还原能够直接用于液压站的布局干涉检查，避免在集成设计时出现阀件与周边管路、其他元件的安装碰撞问题。

在实际的设备设计工作中，这类比例阀的选型往往需要结合回路的流量需求、压力等级以及安装空间来确定，这款三维模型完整呈现了阀的外部轮廓与接口位置，设计人员可以直接将模型导入装配环境，提前排布液压管路的走向，确认接线插头的操作空间是否充足，电磁铁端的维护拆卸空间是否预留足够。不同于开关式换向阀只能实现通断控制，这款比例阀可以通过输入电信号的大小比例控制阀芯的开度，从而实现对执行元件运动速度的无级调节，在需要平稳启停、速度精准控制的液压回路中优势明显，比如机床的进给回路、压力机的滑块动作控制回路，都能通过这类阀实现更平顺的动作表现。建模过程中对阀体的铸造圆角、安装面的加工平面、电磁铁的防滑纹理这些细节都做了还原，不仅能够用于结构布局参考，也可以作为液压教学、阀件原理演示的直观素材，帮助设计人员快速理解直动式比例方向阀的结构组成与工作逻辑。
