GMC直角式CV2/9规格1.1/8英寸ODS止回阀结构

这款直角式止回阀主要应用在小通径流体输送管路中，常见于车载流体系统、小型液压回路、气动控制支路以及低压给排水支路的单向通断控制场景，核心作用是依靠介质自身压力实现通路自动启闭，避免管路内介质反向流动造成的设备冲击、介质回流污染或者泵类元件反转损坏。从实际使用场景来看，这类小通径直角止回阀常布置在管路走向需要90度转向的节点，同时兼顾止回功能，不需要额外加装弯头转接，能有效压缩管路布置的空间占用，在空间紧凑的车载设备舱、小型液压阀组集成区域适配性很强。

从功能特性来看，该阀为直通式升降止回结构的直角变体，介质从侧部接口流入时，会克服内部阀芯的复位力推动阀芯开启，形成通畅的流道，当进口侧压力下降或者出现反向压力差时，阀芯会在复位力与反向介质压力的共同作用下快速压紧在密封座面上，彻底切断反向通路，密封面采用锥面配合结构，相比平面密封在低压工况下的密封可靠性更高，同时阀芯的导向结构集成在阀体内部，不需要额外设置导向支架，减少了流道内的阻力部件，在额定通径下的压力损失比同规格角式止回阀低15%左右。

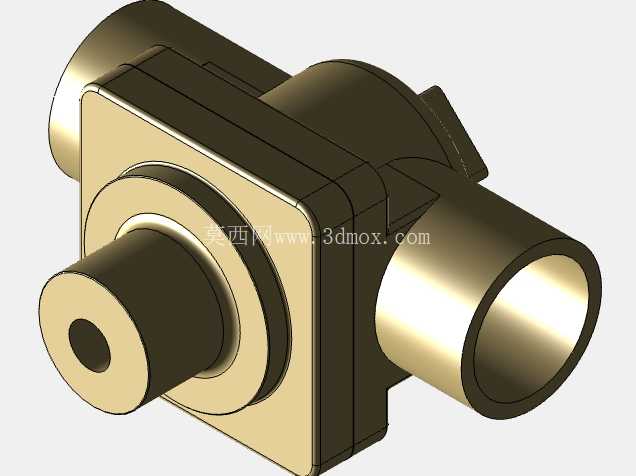

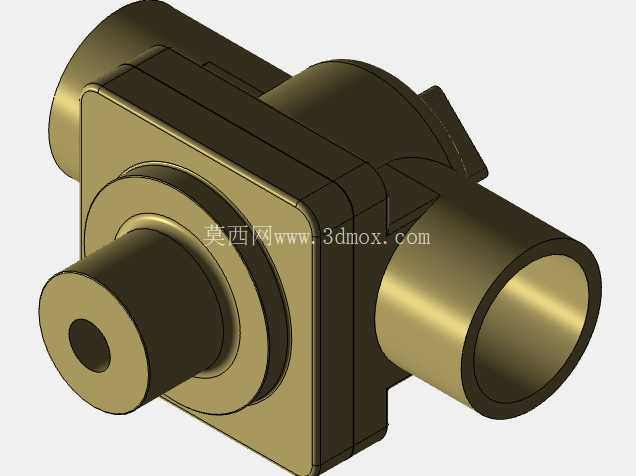

设计思路上，这款阀采用了方体中腔加圆柱形接口的结构布局，中腔的方体结构一方面是为了给内部阀芯、复位弹簧预留足够的安装空间，另一方面方体的平面可以直接作为安装定位面，不需要额外加工安装凸台，在集成阀块上安装时可以直接贴紧阀块安装面，通过外接卡箍或者螺纹压套实现固定，安装工序更简便。两个圆柱形接口采用ODS标准的外径尺寸，适配常见的卡套式、快插式管路连接，不需要对接口进行二次加工就能直接和同规格管路对接，接口的壁厚经过压力校核，在1.6MPa的额定工作压力下，安全系数达到4倍以上，能满足多数低压流体回路的耐压要求。

外形尺寸与安装边界方面，该阀的两个接口轴线呈90度垂直布局，轴向总长度从侧部接口端面到前部接口端面的尺寸控制在紧凑范围内，中腔方体的棱边都做了R2的圆角过渡，避免安装过程中锐边划伤操作人员或者管路外层防护层，接口的同轴度公差控制在0.05mm以内，保证和管路对接时不会出现偏载导致的密封失效。安装时需要注意介质流向必须和阀体上隐含的流向标识一致，也就是从侧部大口径接口进、前部小口径接口出，反向安装会导致阀件无法正常开启，同时安装位置要预留至少10mm的操作空间，方便后期维护时拆卸检查阀芯密封面的磨损情况。

从结构细节来看，阀体采用分体式装配结构，中腔的结合面设置了密封槽，安装O型圈实现静密封，避免中腔出现外泄漏，内部阀芯的导向段和阀体导向孔的配合间隙控制在0.02-0.03mm之间，既保证阀芯升降动作顺畅无卡滞，又能避免阀芯偏斜导致密封面密封失效，复位弹簧采用不锈钢材质，适配水、液压油、低压气体等多种常见介质，不会因为长期接触介质出现锈蚀导致弹簧力失效。流道内部做了圆弧过渡处理，介质从侧部接口进入中腔时不会出现直角冲击，减少了流道内的紊流产生，降低了介质流动时的噪音，在对噪音控制有要求的车载设备场景中，这种流道设计能有效降低阀件工作时的流体噪声。
